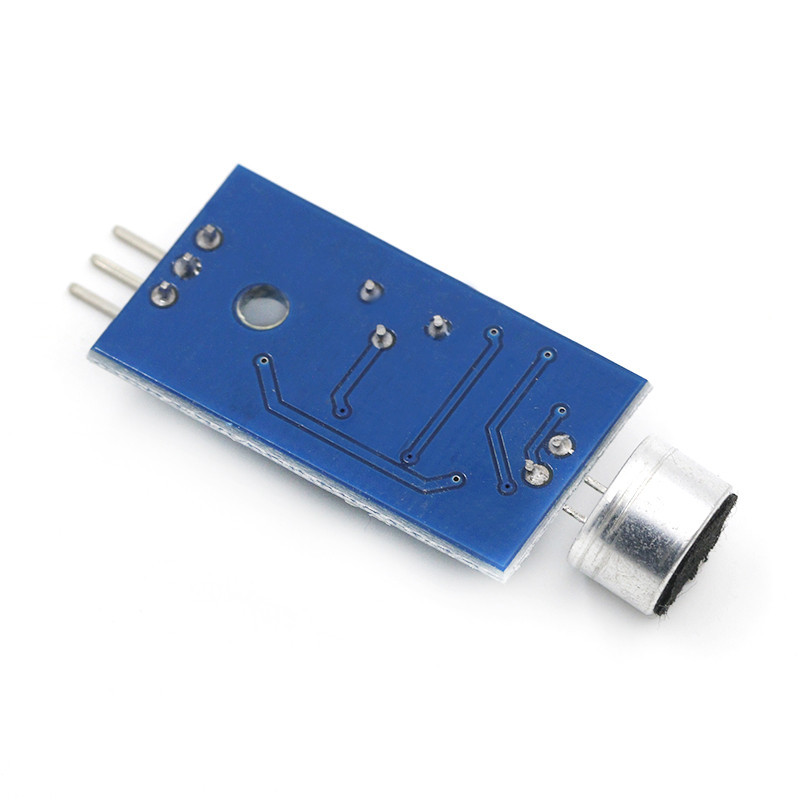

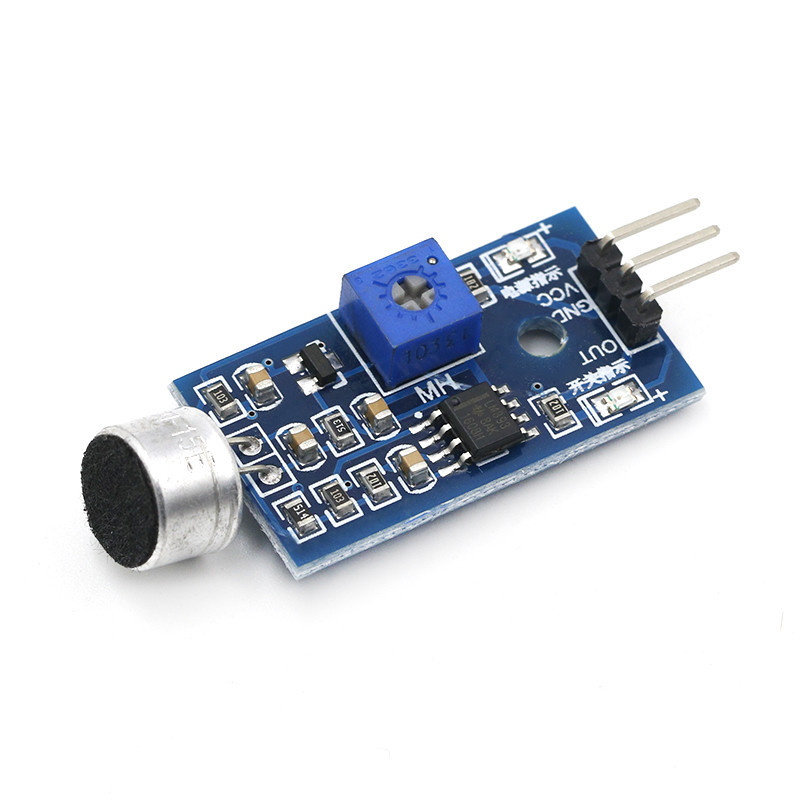

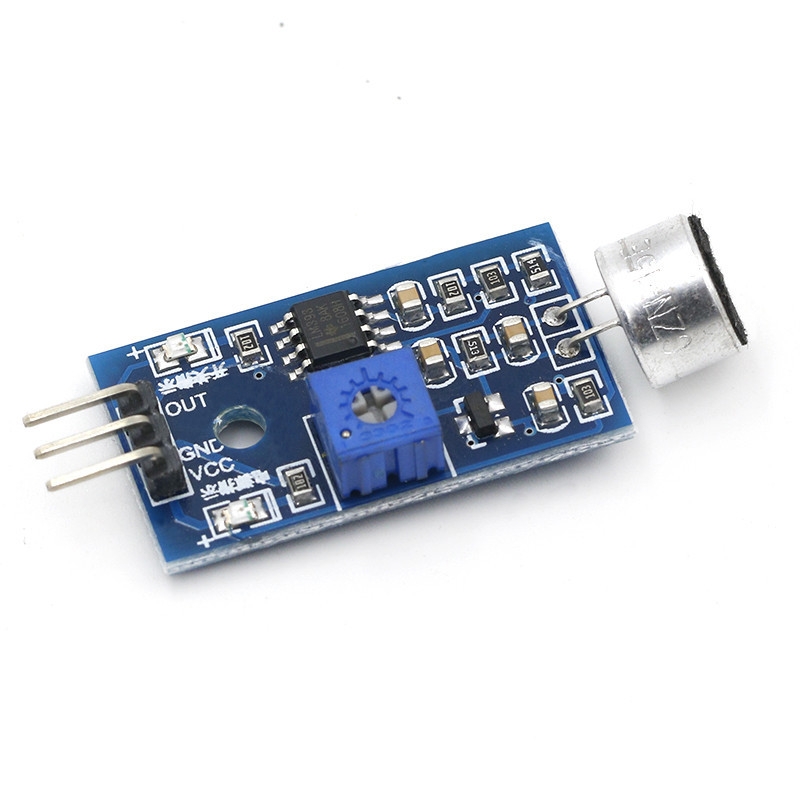

Cảm biến âm thanh sử dụng microphone và opamp để phát hiện âm thanh, khi cường độ âm thanh vượt qua 1 ngưỡng xác định (thay đổi được bằng biến trở) thì ngõ ra sẽ được kéo xuống mức thấp, đồng thời có led báo hiệu.
Thông số kỹ thuật:
-
Điện áp hoạt động: 3.3~5 VDC
-
Đầu ra mức logic 0 hoặc 1
-
Có lỗ bu lông cố định để dễ dàng lắp đặt
-
Kích thước PCB: 3.2 x 1.7 cm

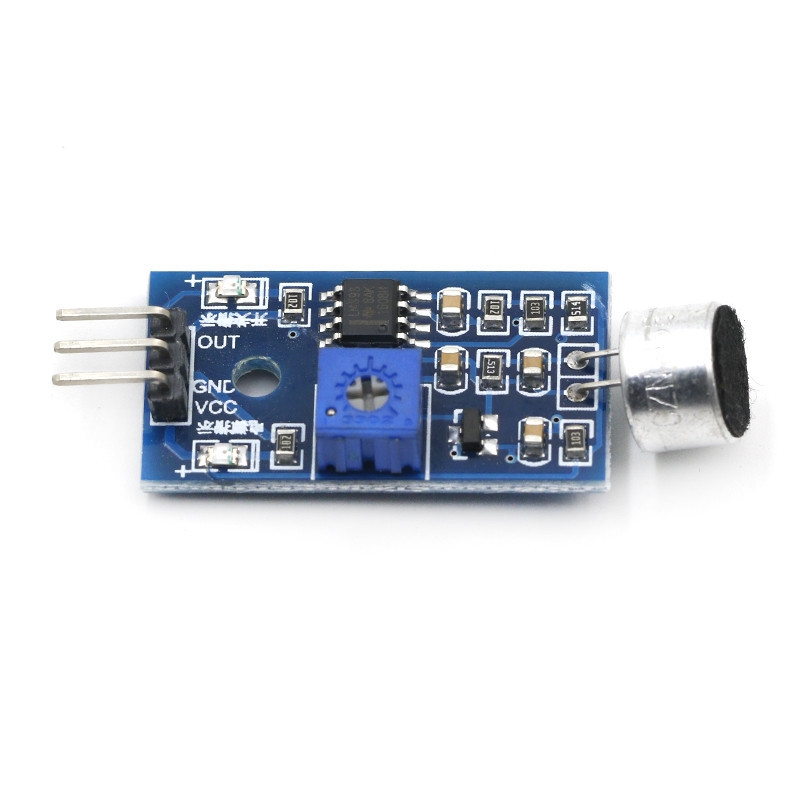

Sơ đồ chân:
-
VCC: 3.3~5V (có thể được kết nối trực tiếp đến nguồn 5v và 3.3v của MCU)
-
GND: nối đất
-
OUT: đầu ra (0 và 1)
Code tham khảo Arduino:
/* VCC ----- 5V (Arduino) OUT ----- 3 (Arduino) GND ----- GND (Arduino) */ void setup() { Serial.begin(9600); } void loop() { Serial.println(digitalRead(3)); }
