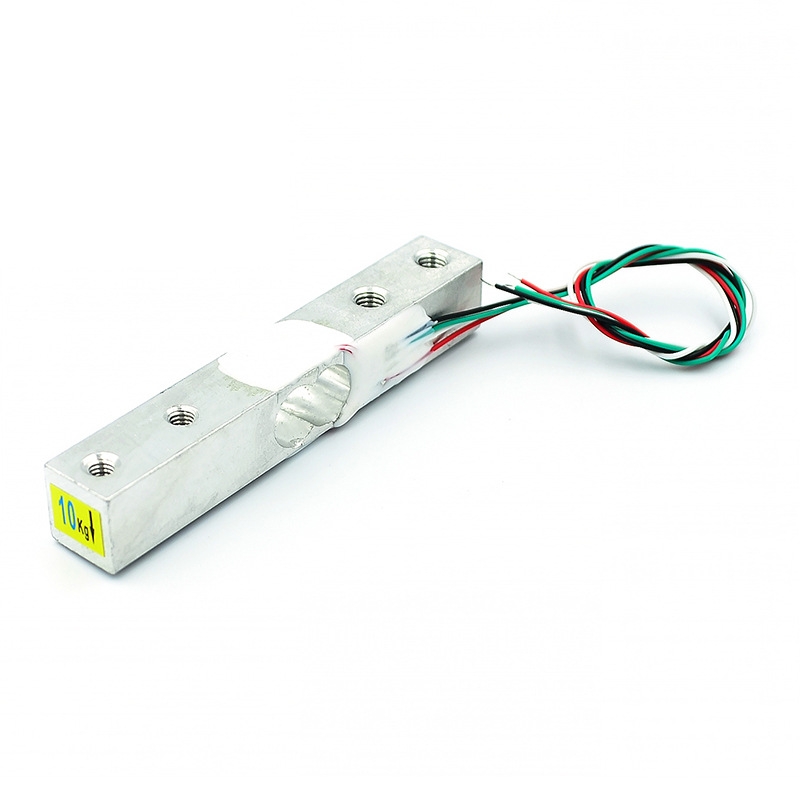

Cảm biến Loadcell 10Kg

Tình trạng: Còn 6 sản phẩm
Mã sản phẩm: IMA074
51.000₫
IMA-5K
IMA-5K Giảm 5.000đ giá trị đơn hàng
HSD: Còn 7 ngày
Sao chép
IMA-35K
IMA-35K Giảm phí vận chuyển
HSD: Không thời hạn
Sao chép
IMA-90
IMA-90 Giảm 90% giá trị đơn hàng
HSD: Không thời hạn
Sao chép
IMA-50K
IMA-50K Giảm 50k
HSD: Không thời hạn
Sao chép

Cảm biến Loadcell 10Kg sử dụng để đo khối lượng của vật thể tối đa 10Kg, cảm biến bằng kim loại với thiết kế rất dễ lắp đặt, phù hợp với các ứng dụng cân điện tử, cảm biến khối lượng,..., lưu ý để sử dụng với Vi điều khiển cần mua thêm Mạch chuyển đổi ADC HX711 chuyên dụng dành cho Loadcell.

Thông số kỹ thuật:

Ứng dụng Cân điện tử
Model YZC - 133
Tải trọng  10Kg
Rated Output ( mV/V) 1.0 +- 0.15
Độ lệch tuyến tính (%) 0.05
Creep (5min) % 0.1
Ảnh hưởng nhiệt độ tới độ nhạy %RO/ độ C 0.003
Ảnh hưởng nhiệt độ tới điểm không %RO/ độ C 0.02
Độ cân bằng điểm không %RO +-0.1
Trở kháng đầu vào (Ω ) 1066 +- 20
Trở kháng ngõ ra (Ω ) 1000 +- 20
Trở kháng cách li (MΩ) 50V 2000
Điện áp hoạt động 5V
Nhiệt độ hoạt động  -20 ~ 65 độ C
Safe Overload %RO 120
Ultimate overload %RO 150
Chất liệu cảm biến Nhôm
Độ dài dây 180mm
Dây đỏ Ngõ vào ( + )
Dây đen Ngõ vào ( - )
Dây xanh Lá Ngõ ra ( + )
Dây trắng Ngõ ra ( - )

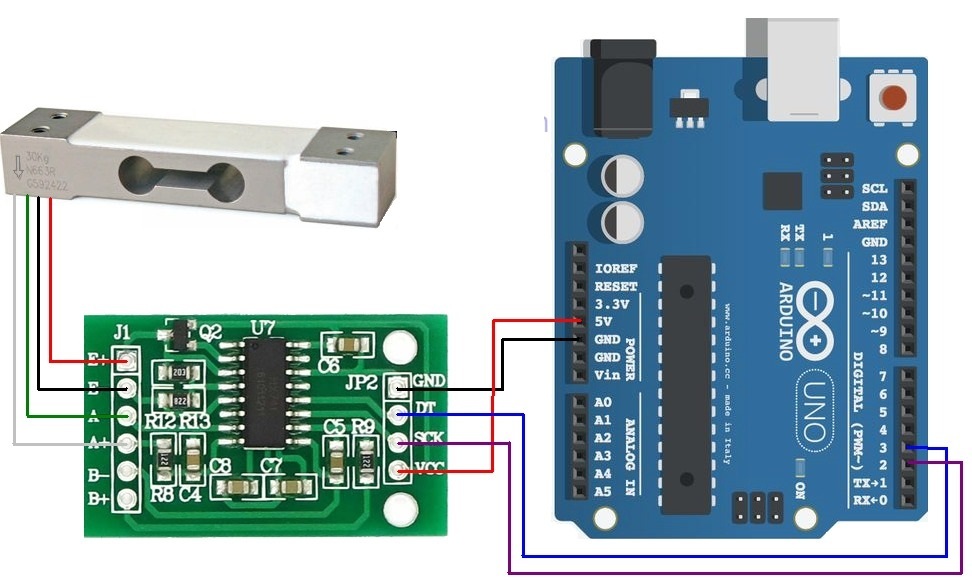

Sơ đồ chân:


Code tham khảo Arduino:

#include "HX711.h"

#define DOUT  3
#define CLK  2

HX711 scale(DOUT, CLK);

float calibration_factor = -103525;

//=============================================================================================
//                         SETUP
//=============================================================================================
void setup() {
  Serial.begin(9600);
  Serial.println("HX711 Calibration");
  Serial.println("Remove all weight from scale");
  Serial.println("After readings begin, place known weight on scale");
  Serial.println("Press a,s,d,f to increase calibration factor by 10,100,1000,10000 respectively");
  Serial.println("Press z,x,c,v to decrease calibration factor by 10,100,1000,10000 respectively");
  Serial.println("Press t for tare");
  scale.set_scale();
  scale.tare(); //Reset giá trị về 0

  long zero_factor = scale.read_average(); //đọc thông tin
  Serial.print("Zero factor: ");
  Serial.println(zero_factor);
}

//=============================================================================================
//                         LOOP
//=============================================================================================
void loop() {

  scale.set_scale(calibration_factor); //điều chỉnh theo hệ số hiệu chỉnh

  Serial.print("Reading: ");
  Serial.print(scale.get_units(), 3);
  Serial.print(" kg"); //Thay đổi giá trị này thành kg và điều chỉnh lại hệ số hiệu chuẩn
  Serial.print(" calibration_factor: ");
  Serial.print(calibration_factor);
  Serial.println();

  if(Serial.available())
  {
    char temp = Serial.read();
    if(temp == '+' || temp == 'a')
      calibration_factor += 10;
    else if(temp == '-' || temp == 'z')
      calibration_factor -= 10;
    else if(temp == 's')
      calibration_factor += 100;
    else if(temp == 'x')
      calibration_factor -= 100;
    else if(temp == 'd')
      calibration_factor += 1000;
    else if(temp == 'c')
      calibration_factor -= 1000;
    else if(temp == 'f')
      calibration_factor += 10000;
    else if(temp == 'v')
      calibration_factor -= 10000;
    else if(temp == 't')
      scale.tare();  //Reset giá trị về 0
  }
}

Tài liệu tham khảo:

Video tham khảo:
