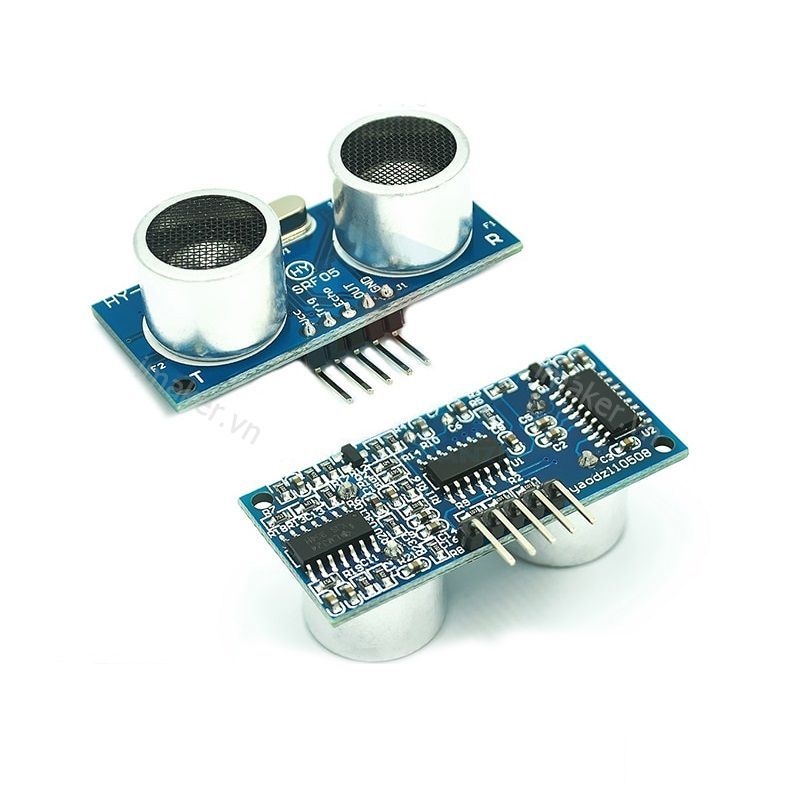

Cảm biến siêu âm UltraSonic HY-SRF05 được sử dụng để nhận biết khoảng cách từ vật thể đến cảm biến nhờ sóng siêu âm, cảm biến có thời gian phản hồi nhanh, độ chính xác cao, phù hợp cho các ứng dụng phát hiện vật cản, đo khoảng cách bằng sóng siêu âm.
Cảm biến siêu âm UltraSonic HY-SRF05 có hai cách sử dụng là sử dụng cặp chân Echo/Trigger hoặc chỉ sử dụng 1 chân Out để phát và nhận tín hiệu, cảm biến được sử dụng phổ biến với vô số bộ thư viện và Code mẫu với Arduino.
Thông số kỹ thuật:
Sơ đồ chân:
/* HCSR04 Arduino
VCC 5V
GND GND
TRIG 8
ECHO 7Nạp code mở Serial Monitor chọn No line ending, baud 9600.
*/
const int trig = 8; // chân trig của HC-SR04
const int echo = 7; // chân echo của HC-SR04void setup()
{
Serial.begin(9600); // giao tiếp Serial với baudrate 9600
pinMode(trig,OUTPUT); // chân trig sẽ phát tín hiệu
pinMode(echo,INPUT); // chân echo sẽ nhận tín hiệu
}void loop()
{
unsigned long duration; // biến đo thời gian
int distance; // biến lưu khoảng cách/* Phát xung từ chân trig */
digitalWrite(trig,0); // tắt chân trig
delayMicroseconds(2);
digitalWrite(trig,1); // phát xung từ chân trig
delayMicroseconds(5); // xung có độ dài 5 microSeconds
digitalWrite(trig,0); // tắt chân trig/* Tính toán thời gian */
// Đo độ rộng xung HIGH ở chân echo.
duration = pulseIn(echo,HIGH);
// Tính khoảng cách đến vật.
distance = int(duration/2/29.412);/* In kết quả ra Serial Monitor */
Serial.print(distance);
Serial.println("cm");
delay(200);
}
Tài liệu tham khảo:
Video tham khảo:
