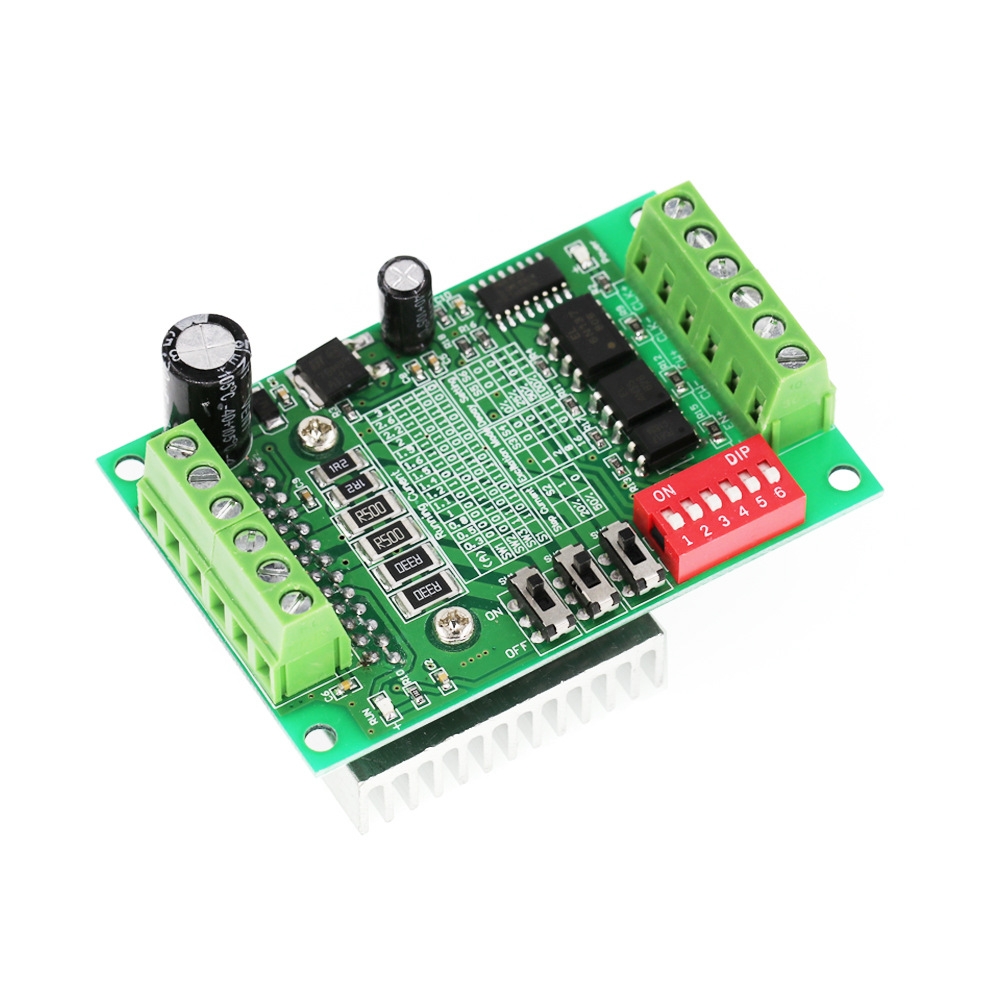

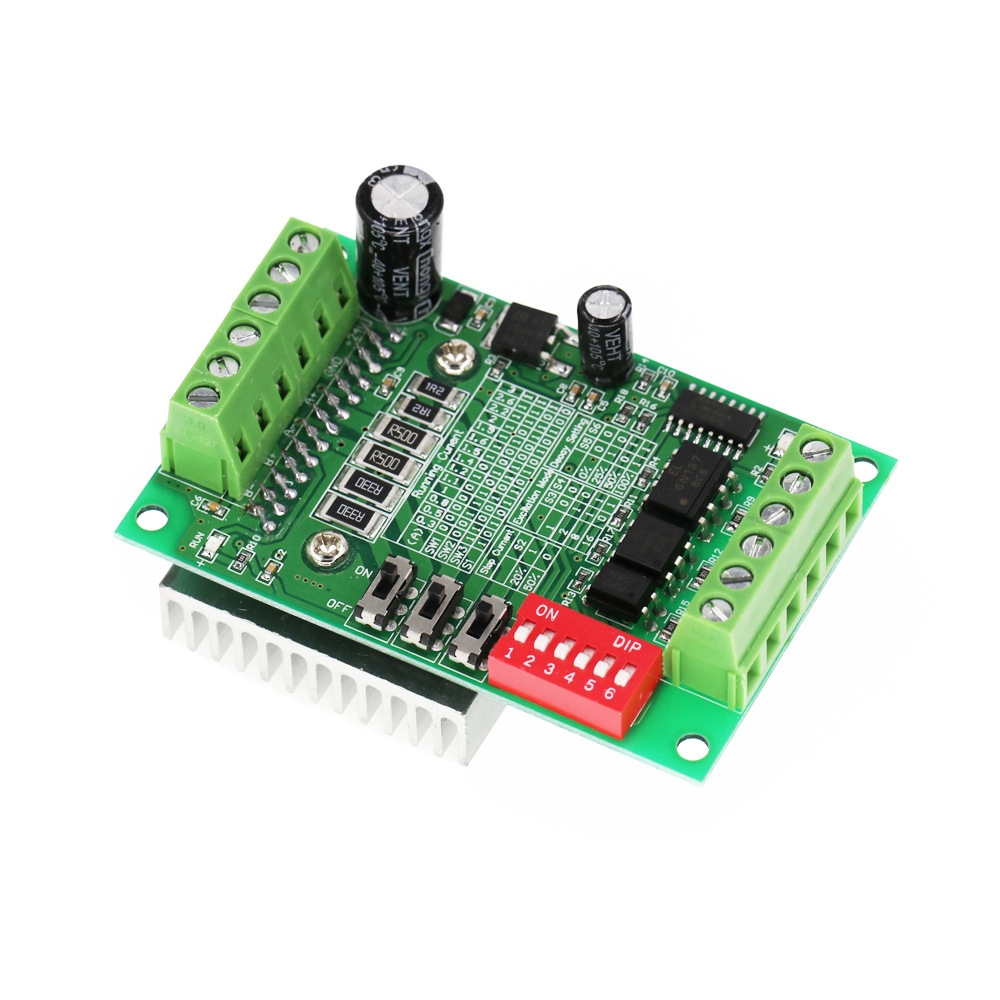

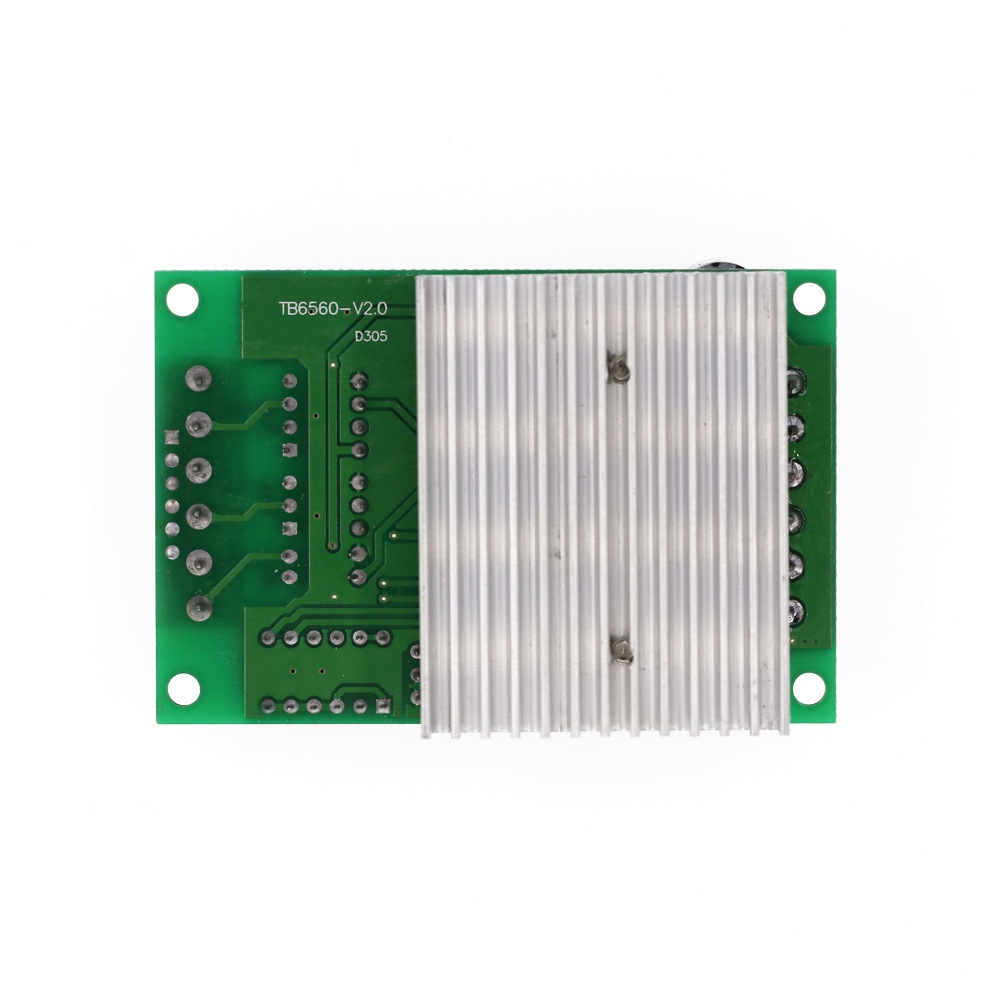

Mạch điều khiển động cơ bước TB6560 là loại thường được sử dụng nhất hiện nay, mạch có thể điều khiển được động cơ bước 2 pha (10 – 35VDC) với công suất tối đa 3A. Mạch điều khiển động cơ bước TB6560 được sử dụng để điều khiển động cơ bước, ứng dụng trong máy CNC hoặc các hệ cơ khí chính xác.

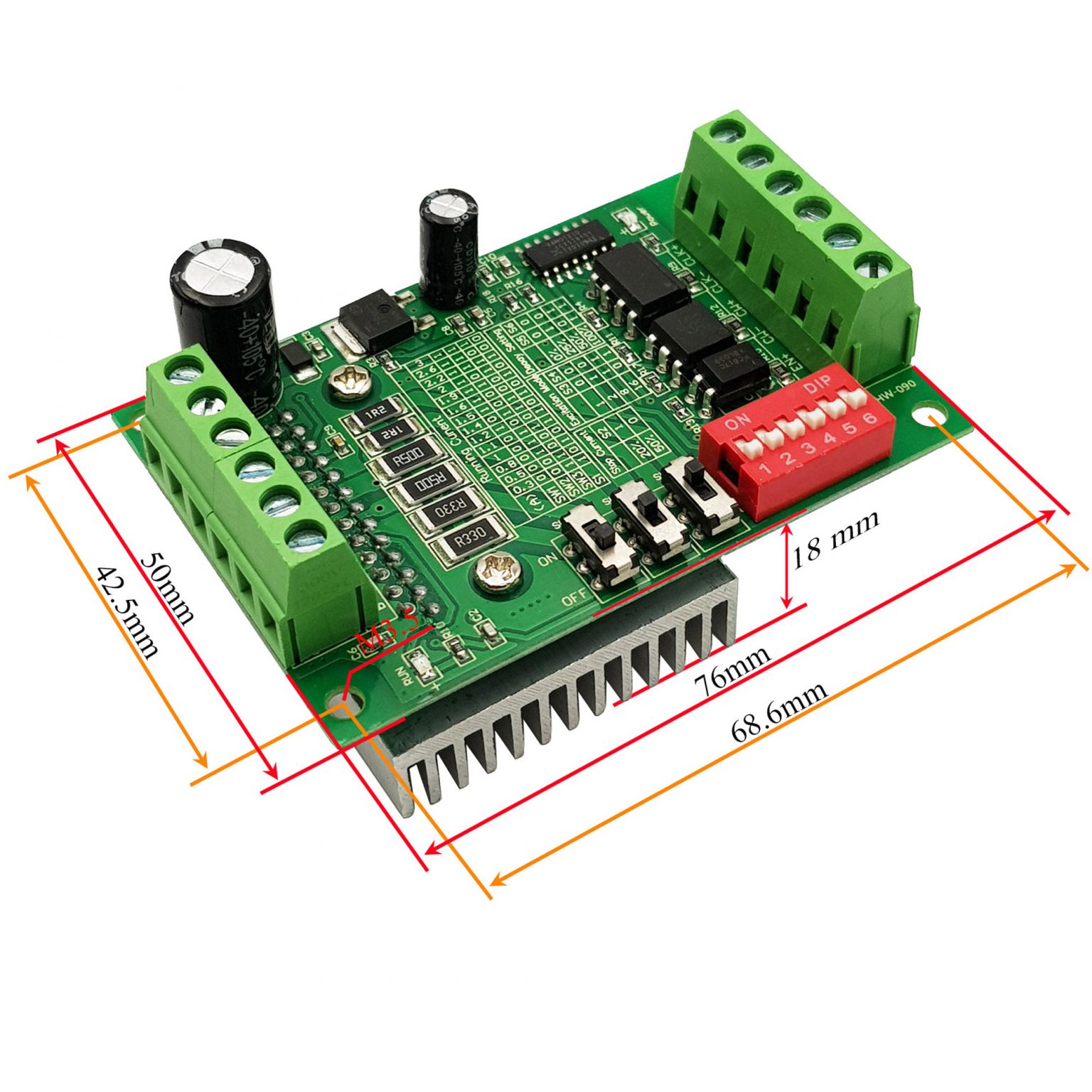

Thông số kỹ thuật:
Sơ đồ chân:
Code tham khảo Arduino:
/*

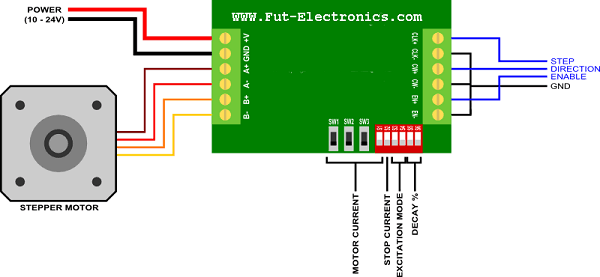

Kết nối:
TB6560 Arduino
CLK+ 5
CW+ 2
EN+ 8
CLK- GND
CW- GND
EN- GND
A+ A- B+ B- kết nối với động cơ
Điện áp hoạt động: 10-35VDC.
*/
const int stepPin = 5;
const int dirPin = 2;
const int enPin = 8;
void setup() {
// Sets the two pins as Outputs
pinMode(stepPin,OUTPUT);
pinMode(dirPin,OUTPUT);
pinMode(enPin,OUTPUT);
digitalWrite(enPin,LOW);
}
void loop() {
digitalWrite(dirPin,HIGH); // Enables the motor to move in a particular direction
// Makes 200 pulses for making one full cycle rotation
for(int x = 0; x < 800; x++) {
digitalWrite(stepPin,HIGH);
delayMicroseconds(500);
digitalWrite(stepPin,LOW);
delayMicroseconds(500);
}
delay(1000); // One second delay
digitalWrite(dirPin,LOW); //Changes the rotations direction
// Makes 400 pulses for making two full cycle rotation
for(int x = 0; x < 800; x++) {
digitalWrite(stepPin,HIGH);
delayMicroseconds(500);
digitalWrite(stepPin,LOW);
delayMicroseconds(500);
}
delay(1000);
}
