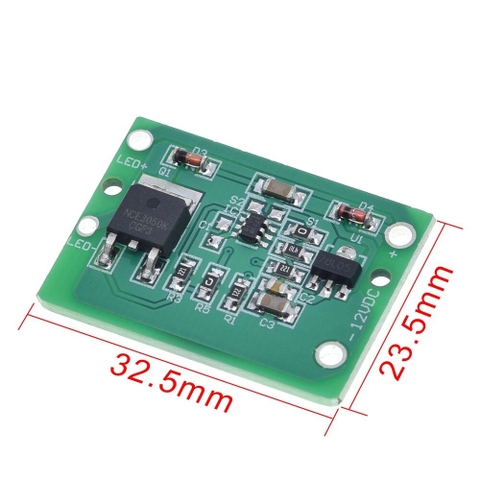

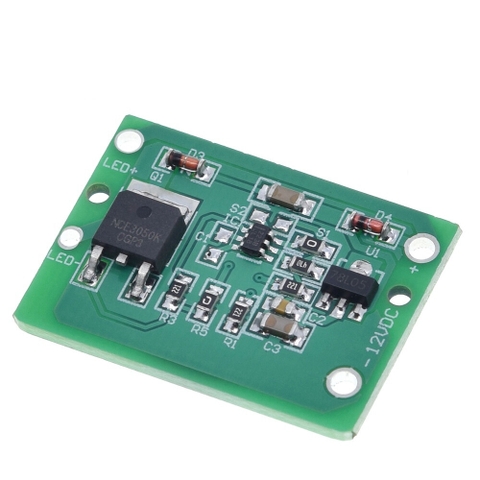

Cảm ứng 1 chạm điện dung TTP223 12VDC có thiết kế nhỏ gọn, đẹp mắt, có led báo, có độ nhạy cao; Thường được sử dụng cho các ứng dụng cảm ứng: bàn phím, công tắc, báo động, smart home…
Khi có cảm ứng chạm trên bàn phím cảm ứng, module sẽ thay đổi điện áp ngõ ra 0V/12V đồng thời cũng thay đổi đèn led báo giúp người dùng dễ dàng nhận biết trạng thái khi sử dụng.
Thông số kỹ thuật

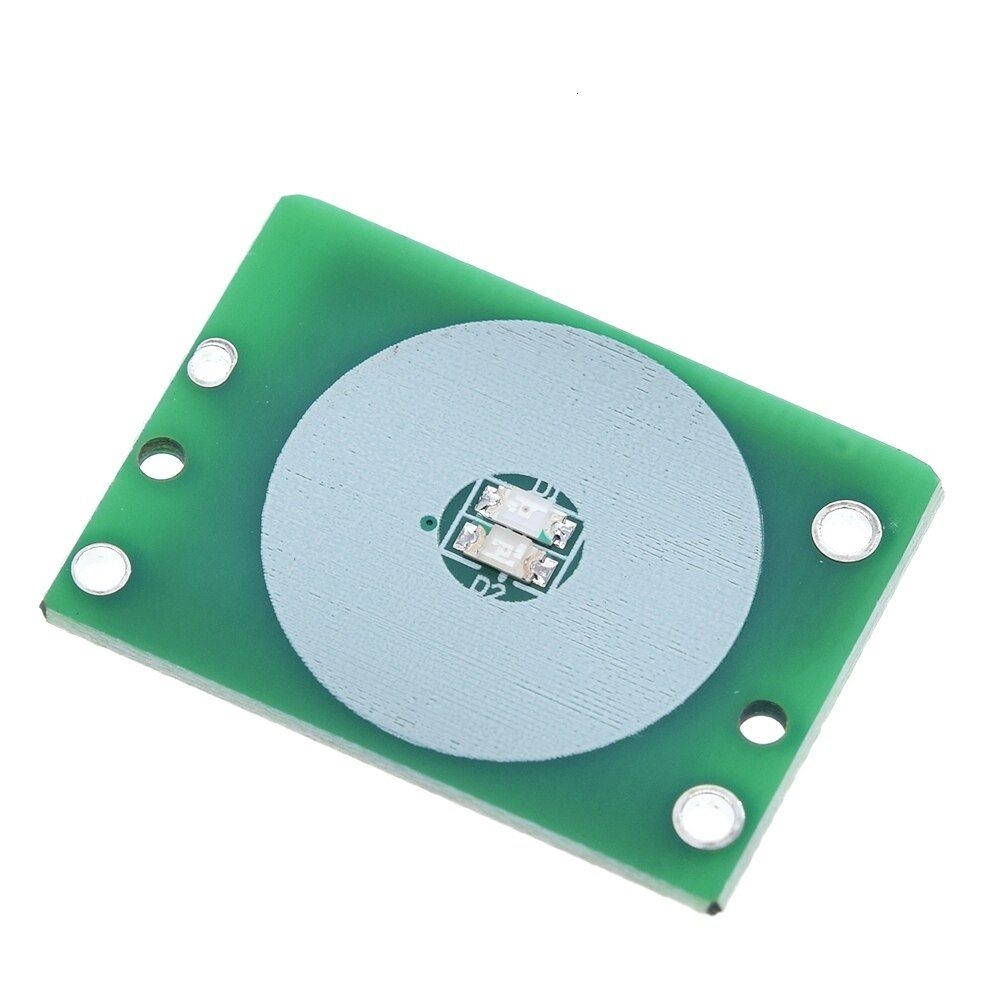

Ban đầu khi cấp nguồn, led xanh sáng -> ngõ ra 0V, khi có cảm ứng chạm led đỏ sẽ sáng -> ngõ ra 12V. Lưu ý khi lắp cảm biến với các bề mặt, nên để cách bề mặt 2-4mm. Có thể điều chỉnh độ nhạy bằng cách hàng tụ 0-20pF vào vị trí C1 (tụ càng lớn độ nhạy càng thấp).
Trigger setting mode: 1 -> Short, 0 -> No Short
Tài liệu tham khảo:
Video tham khảo:
