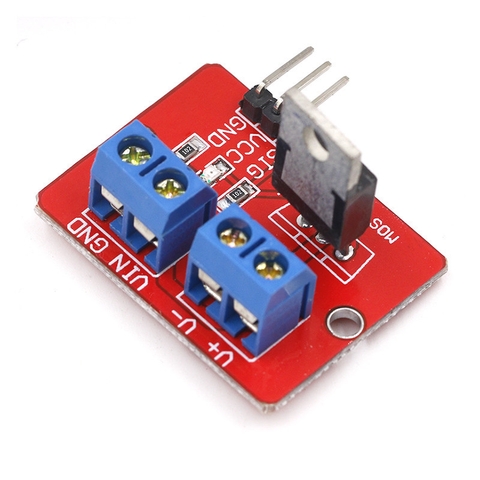

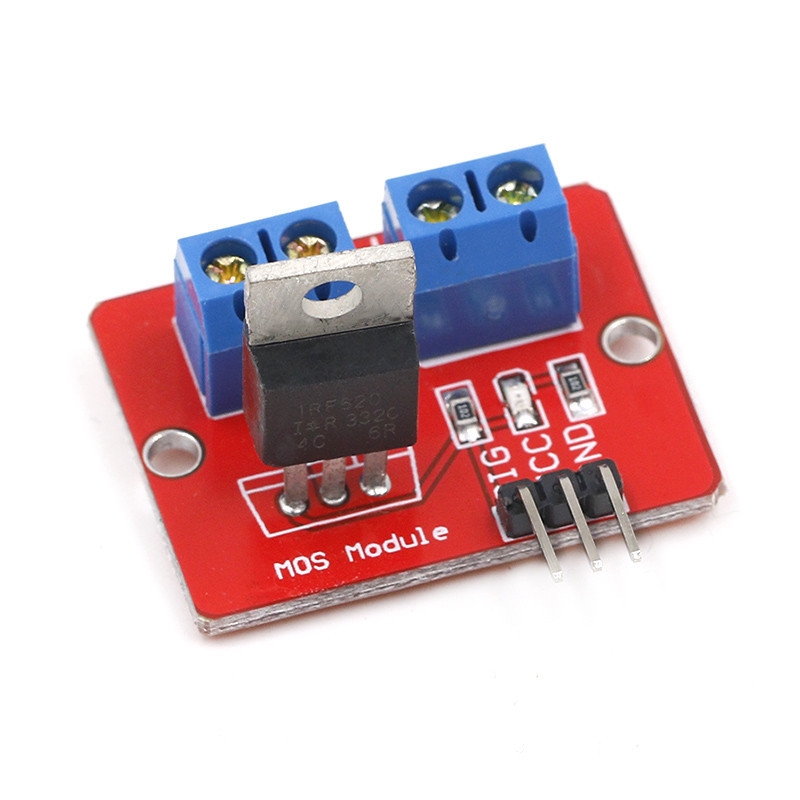

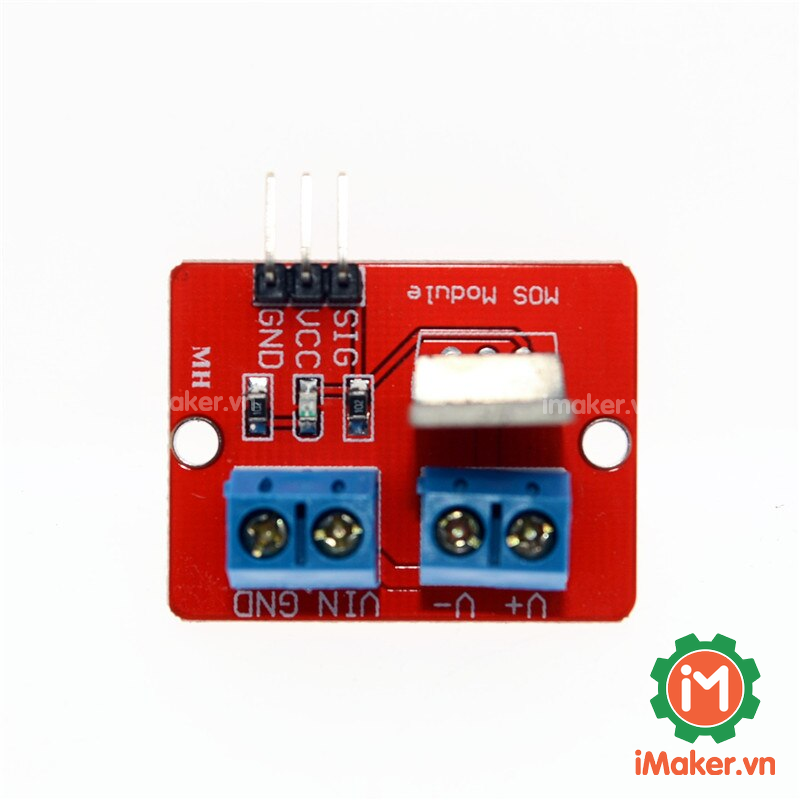

IRF520 Mạch Công Suất Mosfet được sử dụng để đóng ngắt các thiết bị công suất cao qua MOSFET IRF520 giúp bạn điều khiển các thiết bị công suất như: Motor, LED siêu sáng, quạt DC,v.v… Kích thước nhỏ, có đèn báo trạng thái hoạt động.
Lưu ý: Nếu tải là động cơ (tải cảm) cần gắn thêm 1 Diod ngay ngõ ra (Annot vào V-, Catot vào V+) để bảo vệ FET khỏi dòng xả ngược từ động cơ tránh gây cháy FET.
Thông số kỹ thuật:
- Điện áp giao tiếp: 3.3~5VDC
- Điện áp cấp cho tải: 0~24VDC
- Dòng tối đa: <5A.
- Kích thước: 33.5 x 25.5 mm
- Trọng lượng: 10g
Sơ đồ chân:
Code tham khảo Arduino:
int led = 9;
void setup() {
pinMode(led, OUTPUT);
}
void loop() {
for(int i=10;i<255;i++){
analogWrite(9,i);
delay(10);
}
for(int i=255;i>10;i--){
analogWrite(9,i);
delay(10);
}
}
