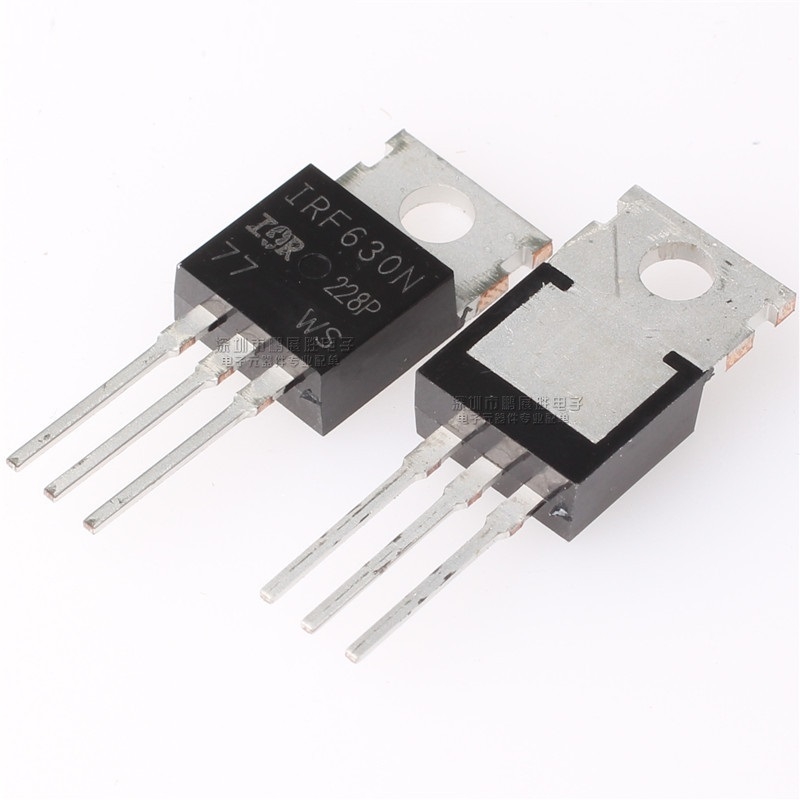

IRF630N MOSFET N-CH 200V 9A

Tình trạng: Còn 35 sản phẩm

Mã sản phẩm: FET-019

dịch vụ in 3D cắt laser mica và gia công PCB của imaker

IMA-5K Giảm 5.000đ giá trị đơn hàng

HSD: Còn 7 ngày

Sao chép

IMA-35K Giảm phí vận chuyển

HSD: Không thời hạn

Sao chép

IMA-90 Giảm 90% giá trị đơn hàng

HSD: Không thời hạn

Sao chép

IMA-50K Giảm 50k

HSD: Không thời hạn

Sao chép

Mô tả sản phẩm
Chính sách bảo hành và đổi trả
Đánh giá

The IRF630N is a popular N-channel enhancement-mode MOSFET known for its reliable operation in various high-voltage switching applications. Here's a closer look at its specifications and features:

Key Specifications:

Package Type: TO-220 (Through-hole)
Drain-to-Source Breakdown Voltage (Vdss): 200V
Continuous Drain Current (Id): 9A
Gate Threshold Voltage (Vgs(th)): 2 - 4V
On-Resistance (Rds(on)): 0.25Ω (max)

Features:

High Voltage Handling: Capable of switching loads up to 200V, making it suitable for applications like motor control, DC-DC converters, and inverters.
Moderate Current Handling: Offers a good balance between voltage and current handling, making it versatile for various applications.
Low On-Resistance: Minimizes power losses and improves efficiency, reducing energy consumption and heat generation.
Fast Switching Speed: Enables efficient operation in high-frequency applications up to several MHz.
Logic-Level Gate Drive: Requires standard logic signals for control, simplifying circuit design and integration with microcontrollers.
Robust TO-220 Package: Offers excellent thermal performance and mechanical stability for reliable operation.
Widely Available: Readily accessible from various distributors for project implementation.

Applications:

Motor Control: Drives small and medium-sized motors in robotics, automation, and appliances, especially for high-voltage applications.
DC-DC Converters: Efficiently converts DC voltage levels for power supplies, battery chargers, and other electronic devices.
Inverters: Drives small AC motors and powers inverters for solar energy systems and high-voltage applications.
Load Switching: Controls high-voltage loads such as lamps, heaters, and solenoids.
Audio Amplifiers: Used in class AB and D amplifiers operating at high voltages.

Resources:

Datasheet: https://www.infineon.com/dgdl/Infineon-IRF630N-DataSheet-v01_01-EN.pdf?fileId=5546d462533600a4015355e7ae3819e6
Product Pages:
- https://www.digikey.com/en/products/detail/stmicroelectronics/IRF630/603782
- https://www.mouser.com/c/ds/semiconductors/?q=IRF-630
Application Notes: https://alltransistors.com/
Wikipedia article on MOSFETs: https://en.wikipedia.org/wiki/MOSFET

Additional Information:

The IRF630N offers a cost-effective and readily available solution for high-voltage switching applications with moderate current requirements.
Its robust TO-220 package provides excellent heat dissipation capabilities, ensuring reliable operation under high voltages.
When using the IRF630N, ensure proper heat dissipation with a suitable heat sink, especially for high-voltage applications.
