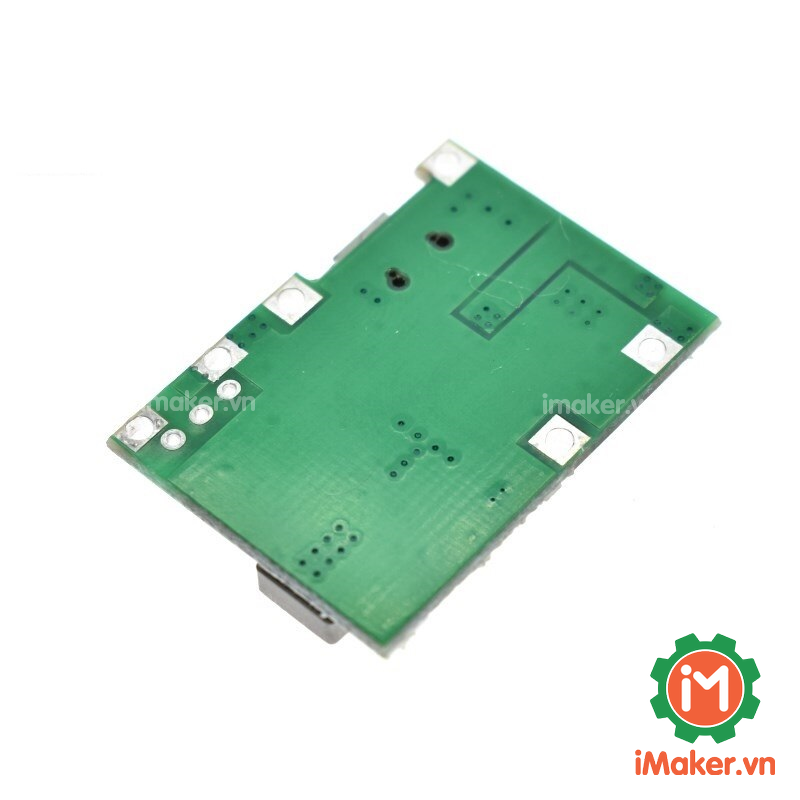

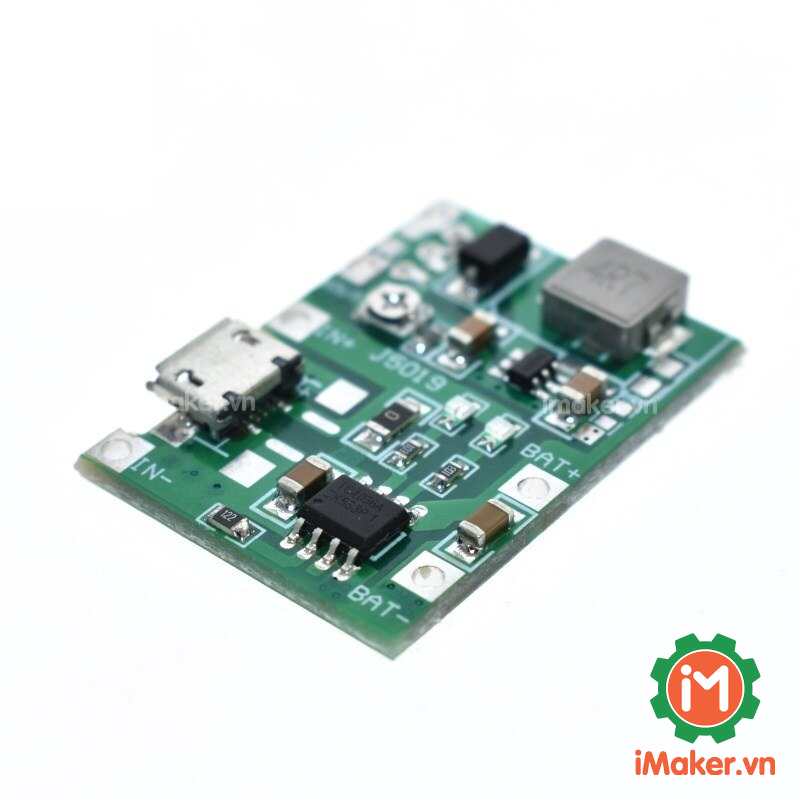

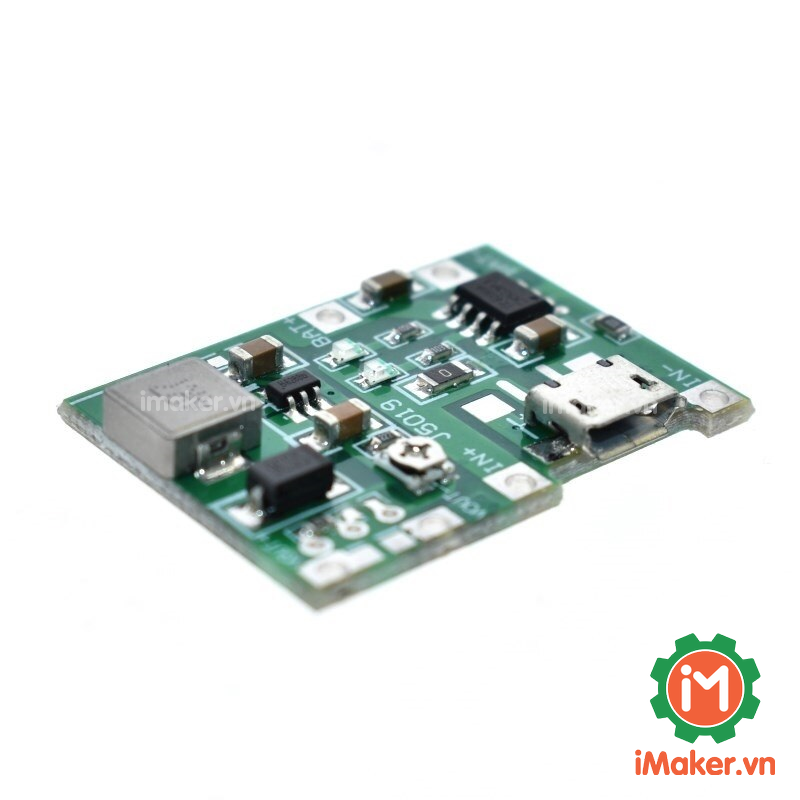

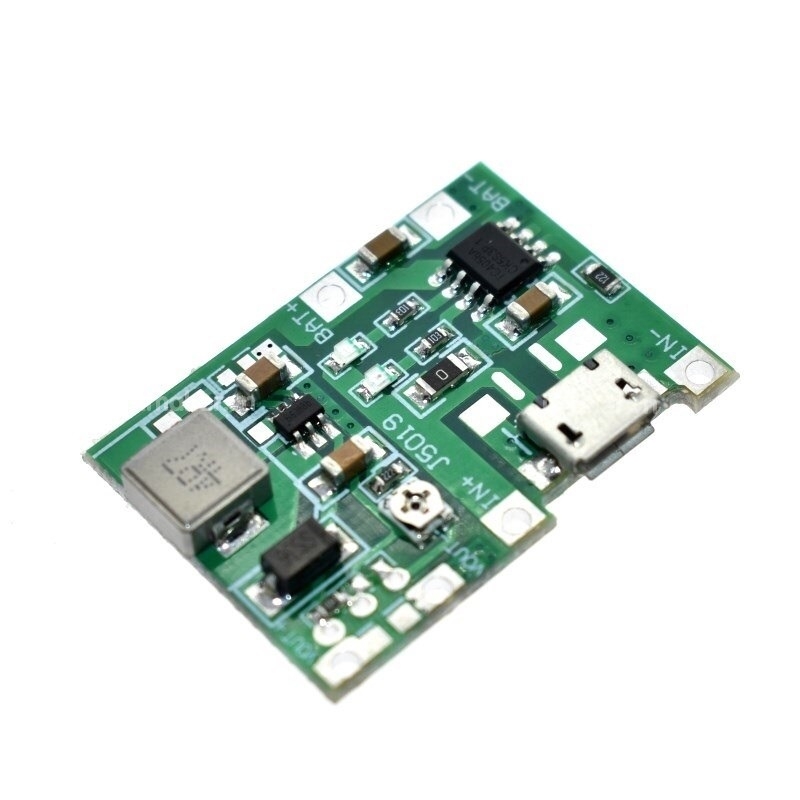

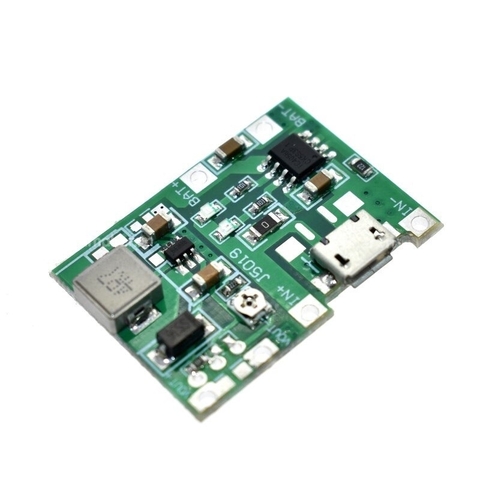

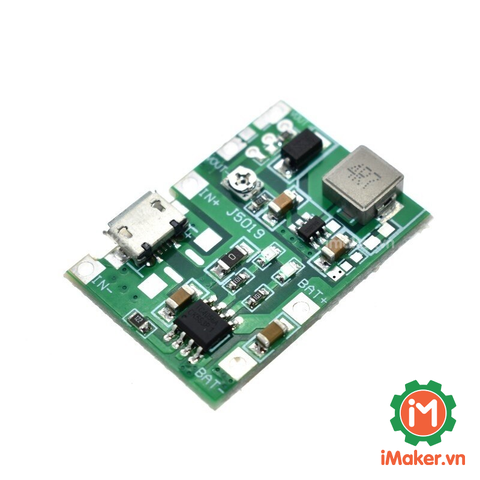

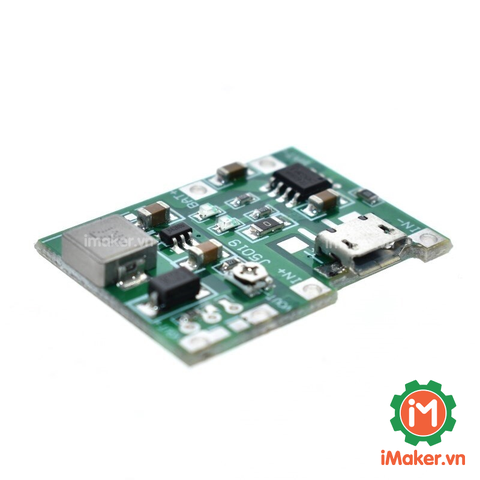

Mạch Tăng Áp Kèm Sạc Pin 18650 1S tích hợp tăng áp 27V là mạch sạc pin 18650 1S, tích hợp mạch tăng áp 7W có thể điều chỉnh đến 27V. Mạch sử dụng IC TP4056, nhưng với mạch này không có chức năng bảo vệ pin, vì vậy người dùng khi thấy dấu hiệu sụt áp thì lấy pin ra sạc để tránh làm hỏng pin.
Lưu ý: không nên sử dụng ngõ ra tải là động cơ, nên sử dụng với các tải thuần trở.
Thông số kỹ thuật:
- Điện áp đầu vào 4,5-8V
- Điện áp đầu ra có thể được điều chỉnh bằng biến trở 5-27V
- Tăng : vặn ngược chiều kim đồng hồ
- Sạc điện áp 4.2V dòng sạc lên đến 1A
- Dòng xả lên đến 2A. Dòng điện đầu ra được tính bằng chính nó.
- Tham chiếu đầu ra dòng tối đa tương ứng với các điện áp 5V 1.4A, 9V 0.8A, 12V 0.6A
- Dòng tĩnh khoảng 0,5 mA
- Kích thước 3,3 * 2,3 * 0,9

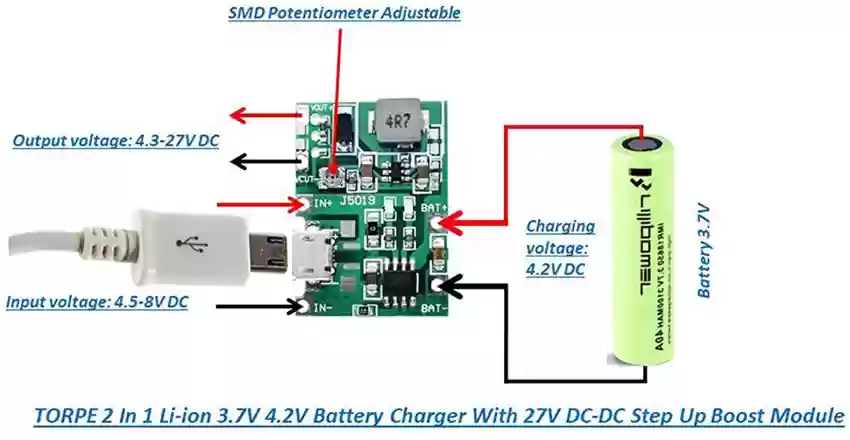

- Ví dụ, kết thúc VIN + với bảng điều khiển năng lượng mặt trời 5V. Thiết bị đầu cuối BAT + có thể xuất ra 4.2V để sạc pin 3.7V 18650.
- Khi cấp nguồn pin thì vẫn có đầu ra
