NodeMCU Lua D1 Mini Relay Shield được sử dụng với board relay 1 kênh 5V cho Wemos D1 Mini, hoạt động tại điện áp 5V DC, chịu được điện áp lên đến 250VAC 10A. Được sử dụng để điều khiển các thiết bị.
Kết nối trực tiếp với D1 Mini Pro: kết nối trực tiếp
Thông số kỹ thuật:
- Điều khiển đóng ngắt điện DC hoặc AC, bạn có thể điều khiển tải AC 220V 10A
- Có tiếp điểm thường mở và thường đóng:
- COM : chung
- NC : Thường đóng (khi kích tiếp điểm mở ra)
Đầu vào:
- Điện áp nuôi : 5VDC
- Tín hiệu vào điều khiển: 0V
- Tín hiệu là 0: thì Relay đóng
- Tín hiệu là 1 : thì Relay mở
Đầu ra:
- NC : Thường đóng
- NO: Thường mở
- COM: Chân chung

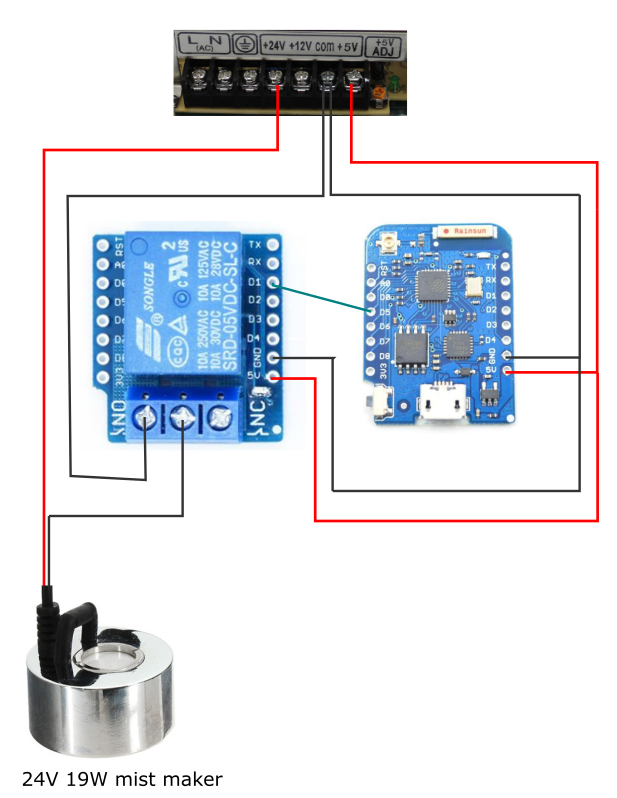

Sơ đồ chân:
Code tham khảo Arduino:
const int relayPin = D1;
const long interval = 2000; // pause for two seconds
void setup() {
pinMode(relayPin, OUTPUT);
}
void loop() {
digitalWrite(relayPin, HIGH); // bật relay với điện áp mức cao
delay(interval);
digitalWrite(relayPin, LOW); // tắt relay với điện áp mức thấp
delay(interval);
}
Tài liệu tham khảo:
Video tham khảo:
