PAM8403 Mạch khuếch đại âm thanh 2x3W

Mã sản phẩm: IMA234   |   Tình trạng: Còn 8 sản phẩm có sẵn
15.000₫
  • Nhập IMA-90 giảm 90%, tối đa 2K
  • Nhập IMA-5K giảm 5k, đơn từ 199K
  • Nhập IMA-35K giảm 35k, đơn từ 499K

Mô tả sản phẩm

PAM8403 là một mạch khuếch đại âm thanh có chiết áp công tắc. PAM8403 là chip khuếch đại kỹ thuật số nhỏ, chất lượng âm thanh độ nét cao làm nổi bật ưu điểm của chip kỹ thuật số, mạch sử dụng cấu hình ngoại vi hợp lý nhất, bộ lọc nguồn được nâng cấp lên 470uf.

Bo mạch khuếch đại này thực sự đã làm cho âm thanh phát ra chi tiết nhất, độ trung thực cao 3W + 3W, là sản phẩm tốt hiếm hoi dành cho những người đam mê ampli, chiết áp sử dụng thân chống công tơ nguyên bản, chiết áp có công tắc có thể ngắt nguồn điện trực tiếp ngược chiều kim đồng hồ.

Thông số kỹ thuật:

  • Chip: PAM8403
  • Nguồn cấp: 5 VDC
  • Ngõ ra: 3W x 2
  • Kích thước: 29.5 x 20.2 x 15 mm.

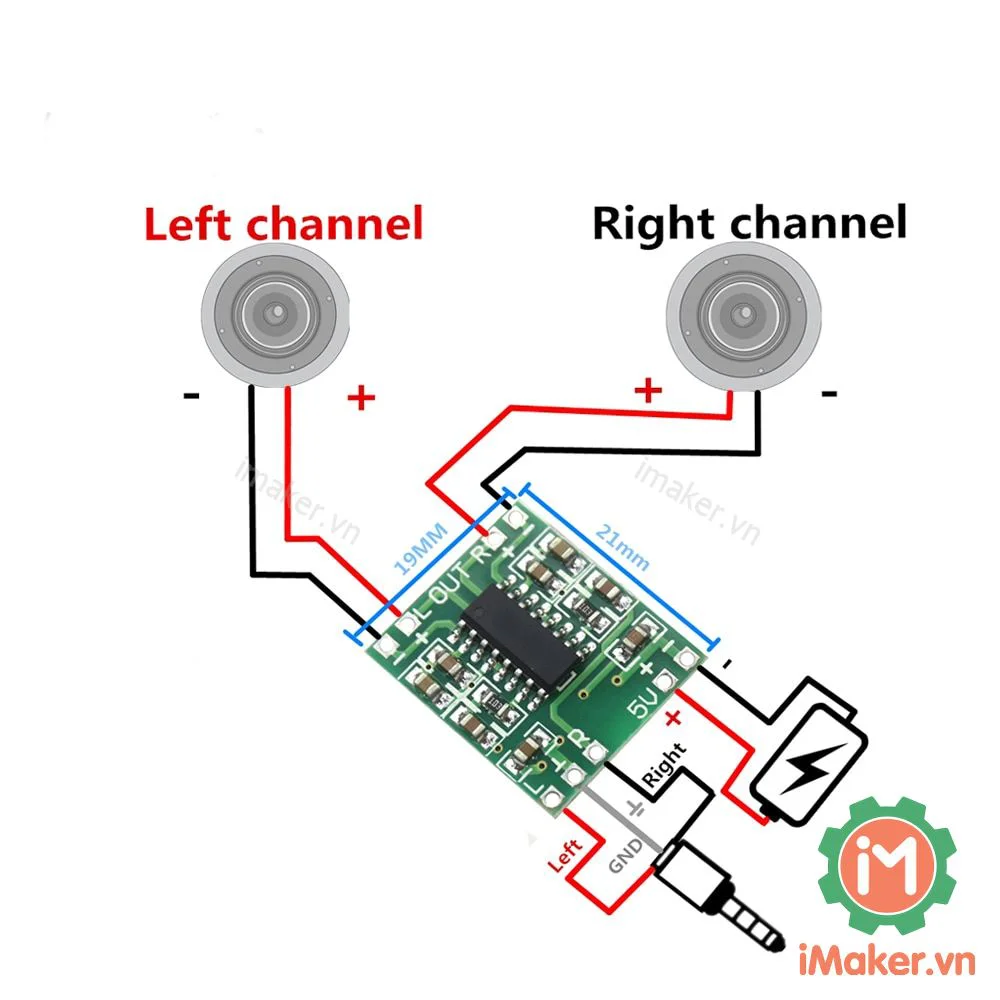

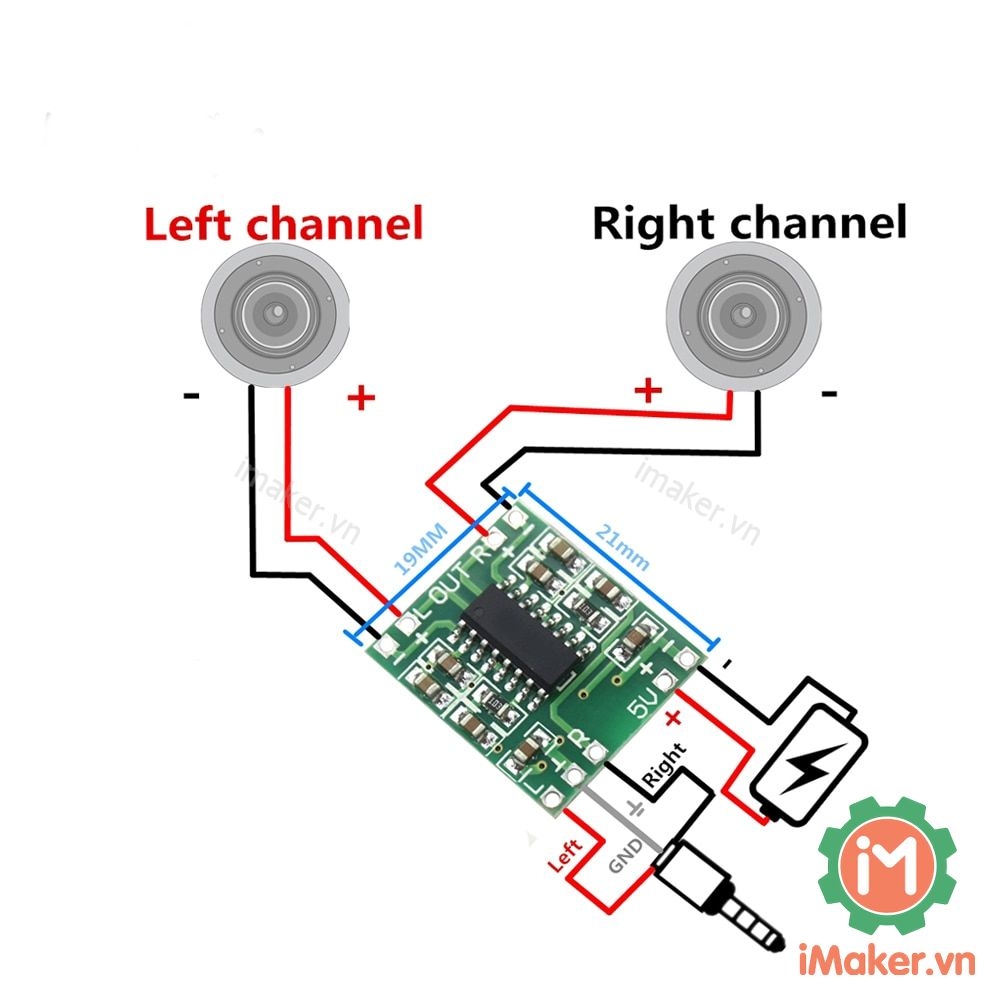

Sơ đồ chân:



Code tham khảo Arduino:

#define PIN_L 5  // Chân đầu ra âm thanh trái
#define PIN_R 6  // Chân đầu ra âm thanh phải

void setup() {
  pinMode(PIN_L, OUTPUT);  // Khai báo chân đầu ra âm thanh trái là chế độ OUTPUT
  pinMode(PIN_R, OUTPUT);  // Khai báo chân đầu ra âm thanh phải là chế độ OUTPUT
}

void loop() {
  analogWrite(PIN_L, 255);  // Khuếch đại âm thanh trái với độ rộng xung là 255/255
  analogWrite(PIN_R, 0);    // Không có âm thanh phát ra từ đầu ra âm thanh phải
}


Video tham khảo:
