Cảm biến dòng điện ACS712 20A (Hall Effect Current Sensor) dựa trên hiệu ứng Hall để đo dòng điện AC/DC, cảm biến có kích thước nhỏ gọn, dễ kết nối, giá trị trả ra là điện áp Analog tuyến tính theo cường độ dòng điện cần đo nên rất dễ kết nối và lập trình với Vi điều khiển, thích hợp với các ứng dụng cần đo dòng AC/DC với độ chính xác cao.
Cảm biến được trả về tín hiệu Analog nên dễ thuận tiện cho giao tiếp với Vi điều khiển.
Thông số kỹ thuật:
- Ngõ ra tín hiệu analog có độ nhiễu thấp
- Thời gian đáp ứng: 5µs
- Trở kháng: 1.2mΩ
- Nguồn cấp: 5VDC
- Độ nhạy ngõ ra: 63~190 mV/A
- Điện áp ra cực kỳ ổn định
- ACS712 5A (x05B)

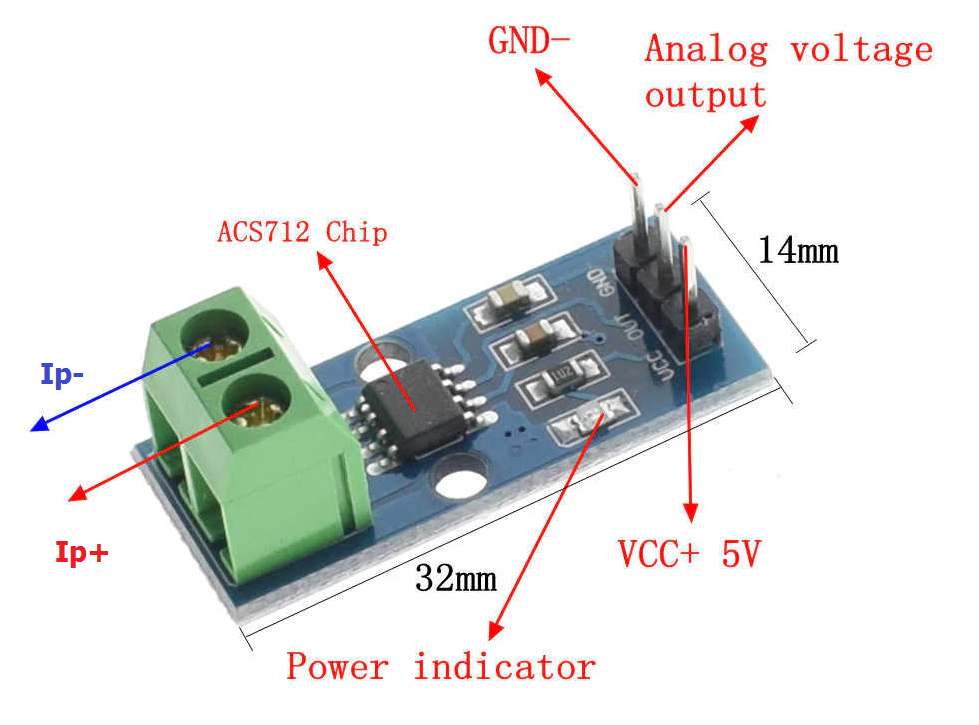

Sơ đồ chân:

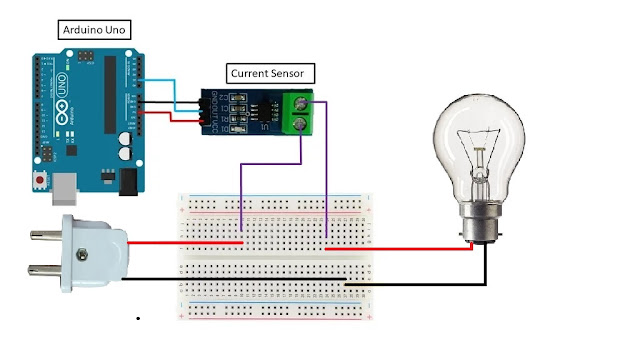

Code tham khảo Arduino:
#include "ACS712.h"
/*
This example shows how to measure DC current
*/
// We have 30 amps version sensor connected to A1 pin of arduino
// Replace with your version if necessary
ACS712 sensor(ACS712_30A, A1);
void setup() {
Serial.begin(9600);
// This method calibrates zero point of sensor,
// It is not necessary, but may positively affect the accuracy
// Ensure that no current flows through the sensor at this moment
sensor.calibrate();
}
void loop() {
// Get current from sensor
float I = sensor.getCurrentDC();
Serial.println(String("I = ") + I+ " A");
// Wait one second before the new cycle
delay(100);
}
