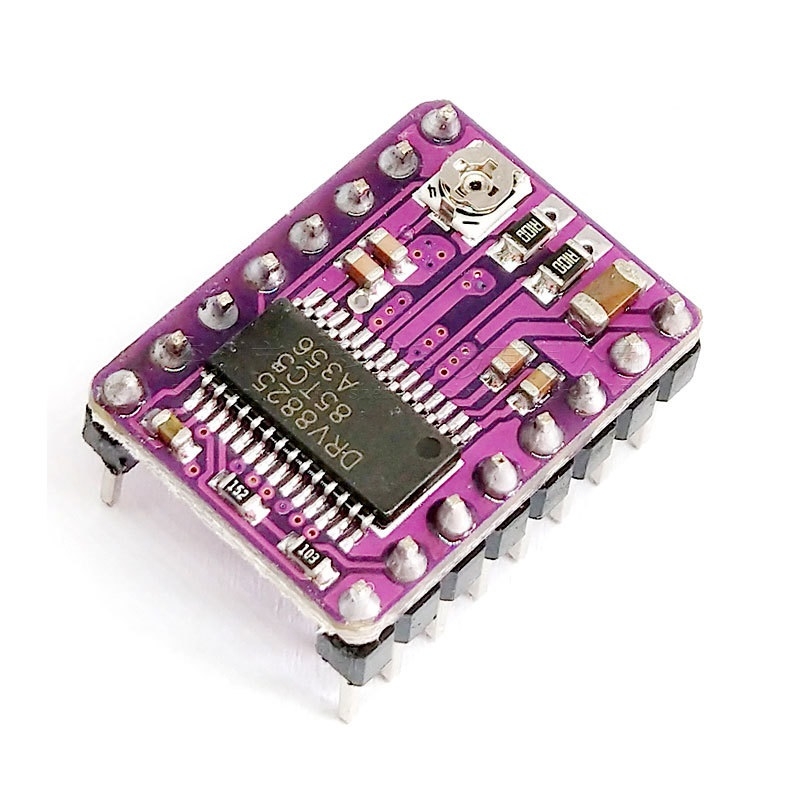

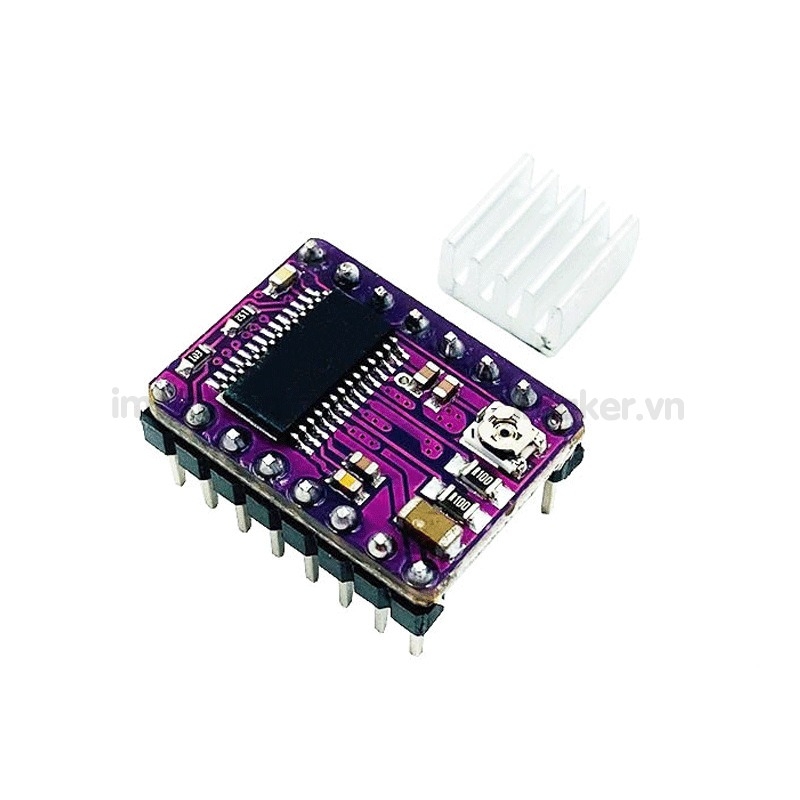

Mạch điều khiển động cơ Bước DRV8825

Tình trạng: Còn 59 sản phẩm
Mã sản phẩm: G2-A-5
50.000₫
IMA-5K
IMA-5K Giảm 5.000đ giá trị đơn hàng
HSD: Còn 7 ngày
Sao chép
IMA-35K
IMA-35K Giảm phí vận chuyển
HSD: Không thời hạn
Sao chép
IMA-90
IMA-90 Giảm 90% giá trị đơn hàng
HSD: Không thời hạn
Sao chép
IMA-50K
IMA-50K Giảm 50k
HSD: Không thời hạn
Sao chép

Mạch điều khiển động cơ bước DRV8825 được sử dụng để điều khiển động cơ bước trong các ứng dụng như máy in 3D, CNC, và các thiết bị tự động hóa. Đây là một mạch điều khiển mạnh mẽ, hỗ trợ dòng điện lên đến 2.5A mỗi pha, và có thể điều chỉnh độ phân giải microstepping lên đến 1/32 bước, giúp điều khiển động cơ mượt mà và chính xác hơn. Mạch cũng được trang bị các tính năng bảo vệ quá nhiệt, quá dòng và ngắn mạch, giúp tăng độ bền và an toàn trong quá trình sử dụng.

Mạch điều khiển động cơ Bước DRV8825 có thiết kế nhỏ gọn có điều chỉnh được dòng ra cho động cơ và các chế độ vi bước: Full, 1/2, 1/4 , 1/8, 1/16 và 1/32.

Hoạt động ở dải điện áp cao từ 8.2V đến 45V và có thể đạt được xấp xỉ 1,8A trên mỗi pha mà không cần tản nhiệt . Driver có các chân ra và bề mặt gần như đồng nhất với module A4988 vì vậy nó có thể dùng thay thế cho board đó trong nhiều ứng dụng khác nhau.

Module DRV8825 thích hợp cho các ứng dụng :

  • Điều khiển động cơ bước thông thường
  • Máy in 3D, CNC mini (tương thích với board RAMPS 1.4 hoặc CNC Shield V3)

Sử dụng module DRV8825 trên các máy in 3D và CNC mini giúp ta cải thiện những thông số kỹ thuật của thiết bị như sau:

  • Dòng cực đại cấp cho động cơ bước có thể lên tới 2.5 A
  • Điều khiển bước của động cơ bước có thể xuống tới 1/32 bước.
  • Mạch in 4 lớp.
  • Điện trở trong của IC thấp, giảm phát nhiệt, hoạt động ổn định.

Thông số kỹ thuật:

  • Điện áp cung cấp: 8.2 - 24VDC
  • Dòng trung bình (RMS) : 1.5A , dòng đỉnh ( Peak) lên đến 2.5A.
  • 6 độ phân giải bước khác nhau: full, half step, 1/4 step, 1/8 step, 1/16 step, 1/32 step.
  • Điện áp điều khiển: 3.3V và 5V.
  • Tự động shutdown khi quá nhiệt, quá dòng
  • Bảo vệ ngắn mạch và bảo vệ quá tải.
  • Mạch 4 lớp,2 lớp phủ đồng giúp cải thiện khả năng tản nhiệt .
  • Có thể thay thế tốt cho Driver A4988 trong máy in 3D.

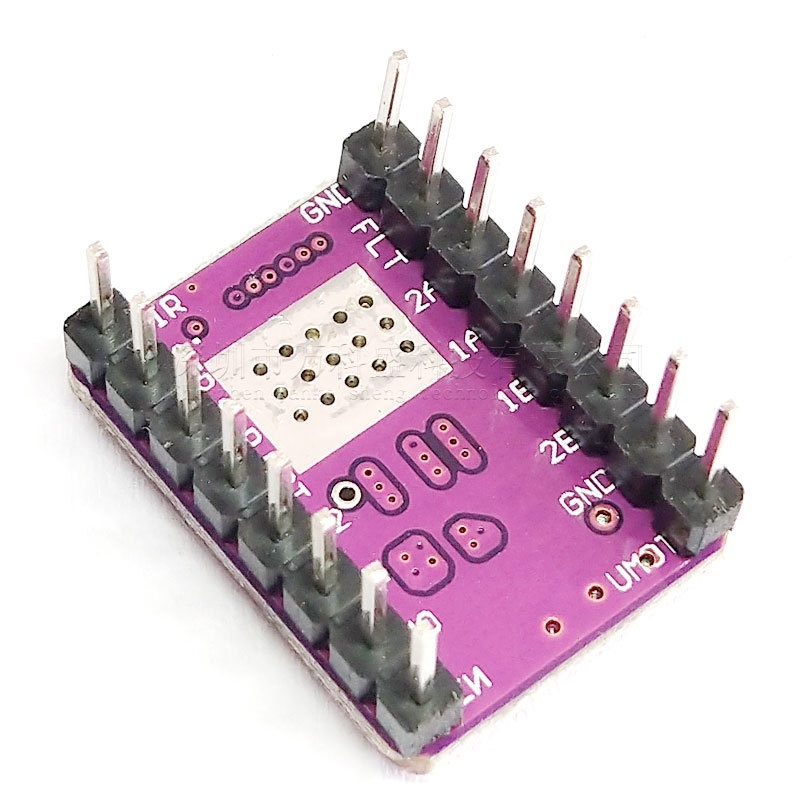

Sơ đồ chân:

Mạch điều khiển động cơ Bước DRV8825

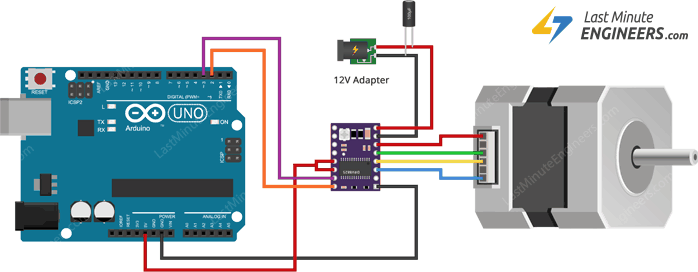

Code tham khảo Arduino:

const int dirPin = 2;
const int stepPin = 3;
const int stepsPerRevolution = 200;

void setup()
{
  // Declare pins as Outputs
  pinMode(stepPin, OUTPUT);
  pinMode(dirPin, OUTPUT);
}
void loop()
{
  // Set motor direction clockwise
  digitalWrite(dirPin, HIGH);

  // Spin motor slowly
  for(int x = 0; x < stepsPerRevolution; x++)
  {
    digitalWrite(stepPin, HIGH);
    delayMicroseconds(2000);
    digitalWrite(stepPin, LOW);
    delayMicroseconds(2000);
  }
  delay(1000); // Wait a second

  // Set motor direction counterclockwise
  digitalWrite(dirPin, LOW);

  // Spin motor quickly
  for(int x = 0; x < stepsPerRevolution; x++)
  {
    digitalWrite(stepPin, HIGH);
    delayMicroseconds(1000);
    digitalWrite(stepPin, LOW);
    delayMicroseconds(1000);
  }
  delay(1000); // Wait a second
}
