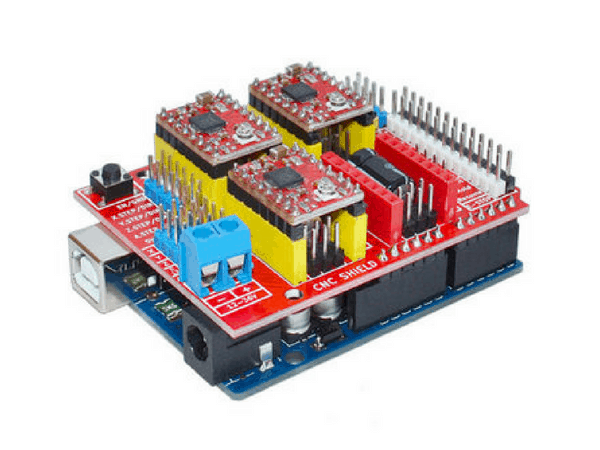

Arduino CNC shield V3 là board mở rộng của Arduino UNO R3 dùng để điều khiển các máy CNC mini. Arduino CNC Shield V3 có 4 khay dùng để cắm các mô đun điều khiển động cơ bước A4988, khi đó board có thể điều khiển 3 trục X, Y, Z và thêm một trục thứ 4 tùy chọn trên các máy CNC mini.
Thông số kỹ thuật:
- Tương thích GRBL (mã nguồn mở chạy trên Arduino UNO R3 để điều khiển CNC mini)
- Hỗ trợ lên tới 4 trục (trục X, Y, Z và một trục thứ tư tùy chọn)
- Hỗ trợ tới 2 Endstop (cảm biến đầu cuối) cho mỗi trục
- Tính năng điều khiển spindle
- Tính năng điều khiển dung dịch làm mát khi máy hoạt động
- Sử dụng các mô đun điều khiển động cơ bước, giúp tiết kiệm chi phí khi thay thế, nâng cấp
- Thiết lập độ phân giải bước động cơ bằng jump đơn giản
- Thiết kế nhỏ gọn, các đầu nối tiêu chuẩn thông dụng
- Điện áp nguồn cấp đa dạng từ 12V tới 36V.
- Tương thích với module A4988 và DRV8825
- Tương thích với module Uno R3

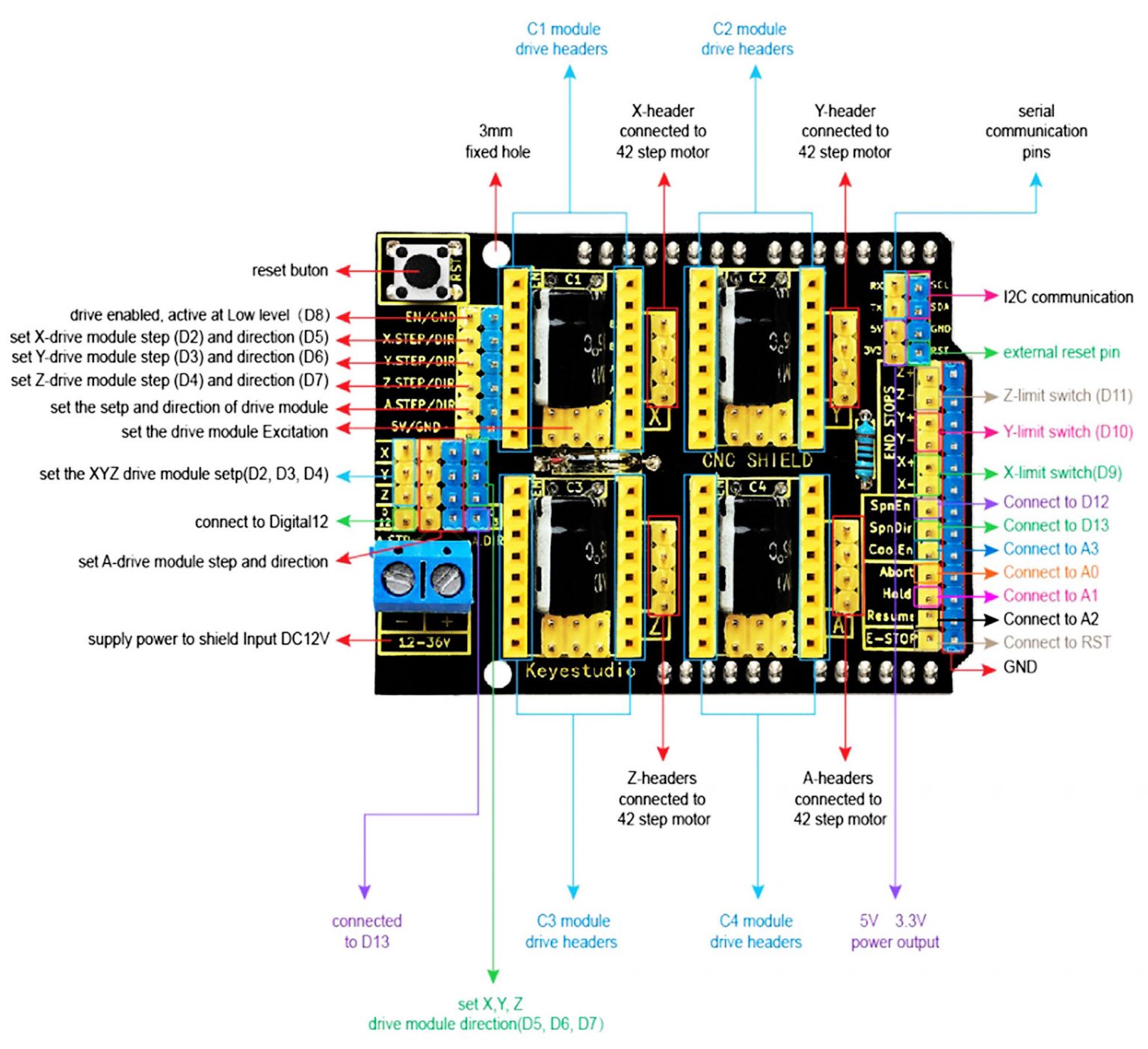

Sơ đồ chân:
