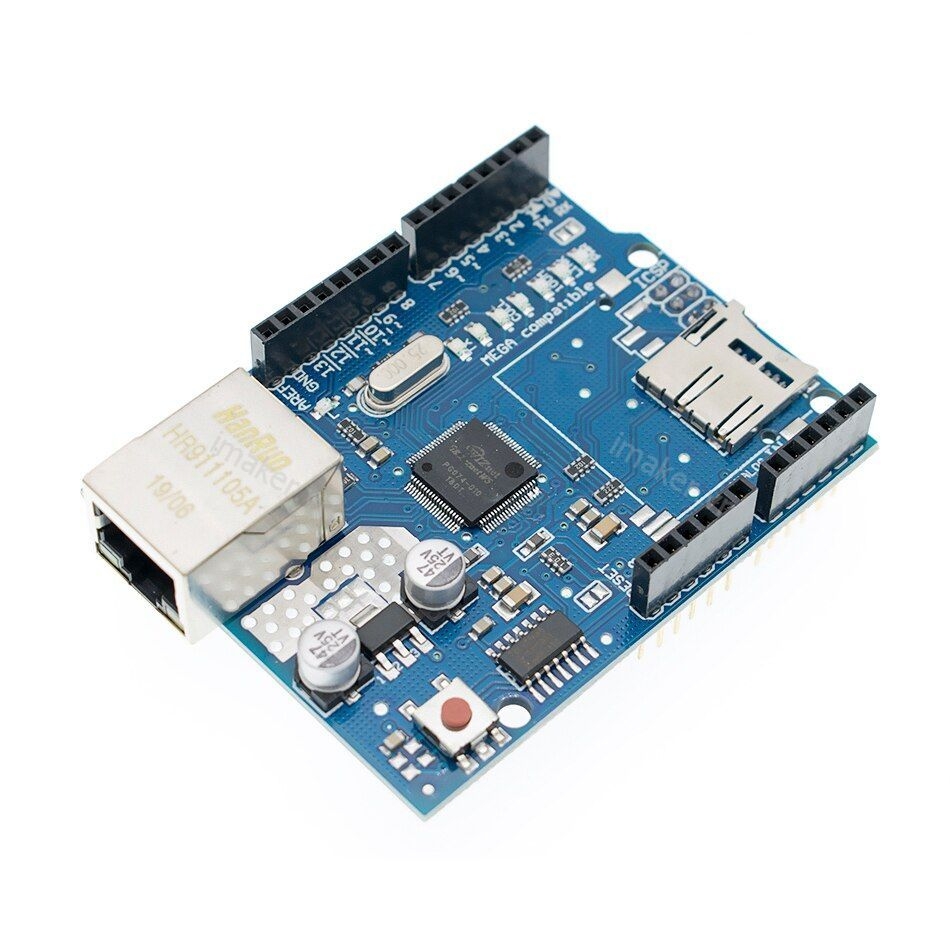

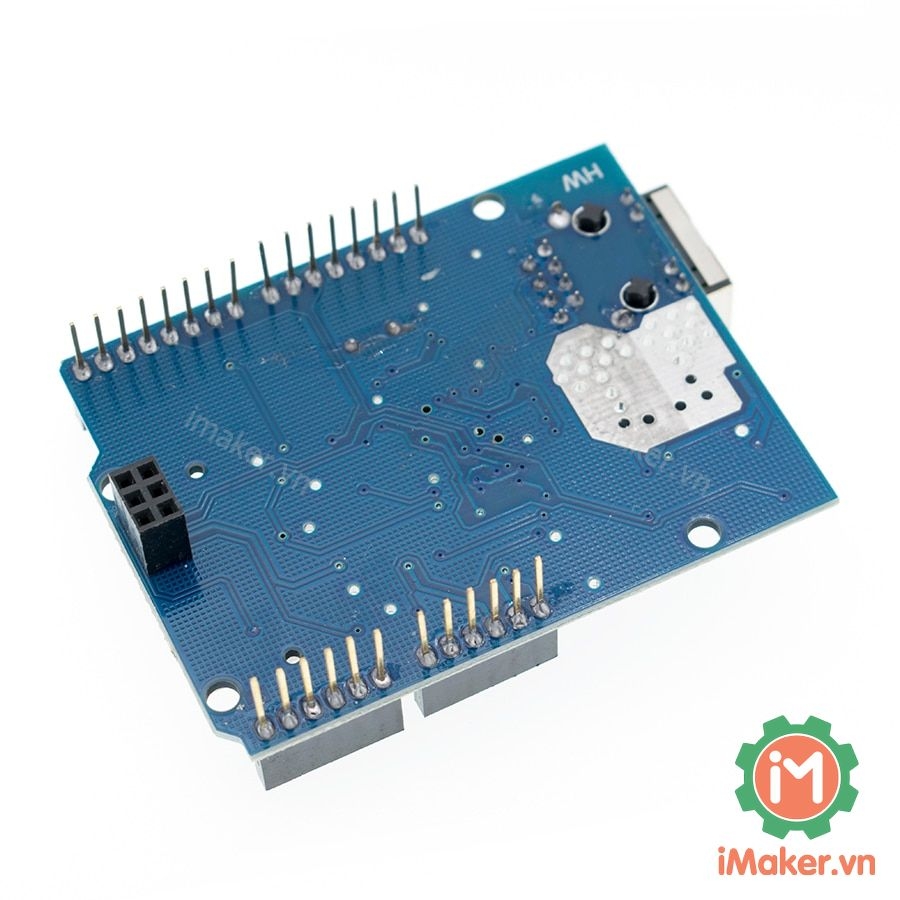

Mạch Ethernet Shield W5100 (Arduino Compatible) sử dụng chip W5100 từ hãng Wiznet cho tốc độ và khả năng kết nối ổn định nhất, bộ thư viện đi kèm và phần cứng với cách kết nối dễ dàng khiến cho việc kết vối Arduino với Ethernet đơn giản hơn bao giờ hết, thích hợp để làm các ứng dụng điều khiển thiết bị qua mạng, IoT,...
Lưu ý: Trong quá trình hoạt động IC Wiznet W5100 sẽ rất nóng, nên dùng thêm tản nhiệt để tăng độ ổn định.
Thông số kỹ thuật:
- Để sử dụng phải có board mạch Arduino đi kèm
- Hoạt động tại điện áp 5VDC (được cấp từ mạch Arduino)
- Chip Ethernet: Wiznet W5100
- Tốc độ kết nối: 10/100Mb
- Kết nối với mạch Arduino qua cổng SPI

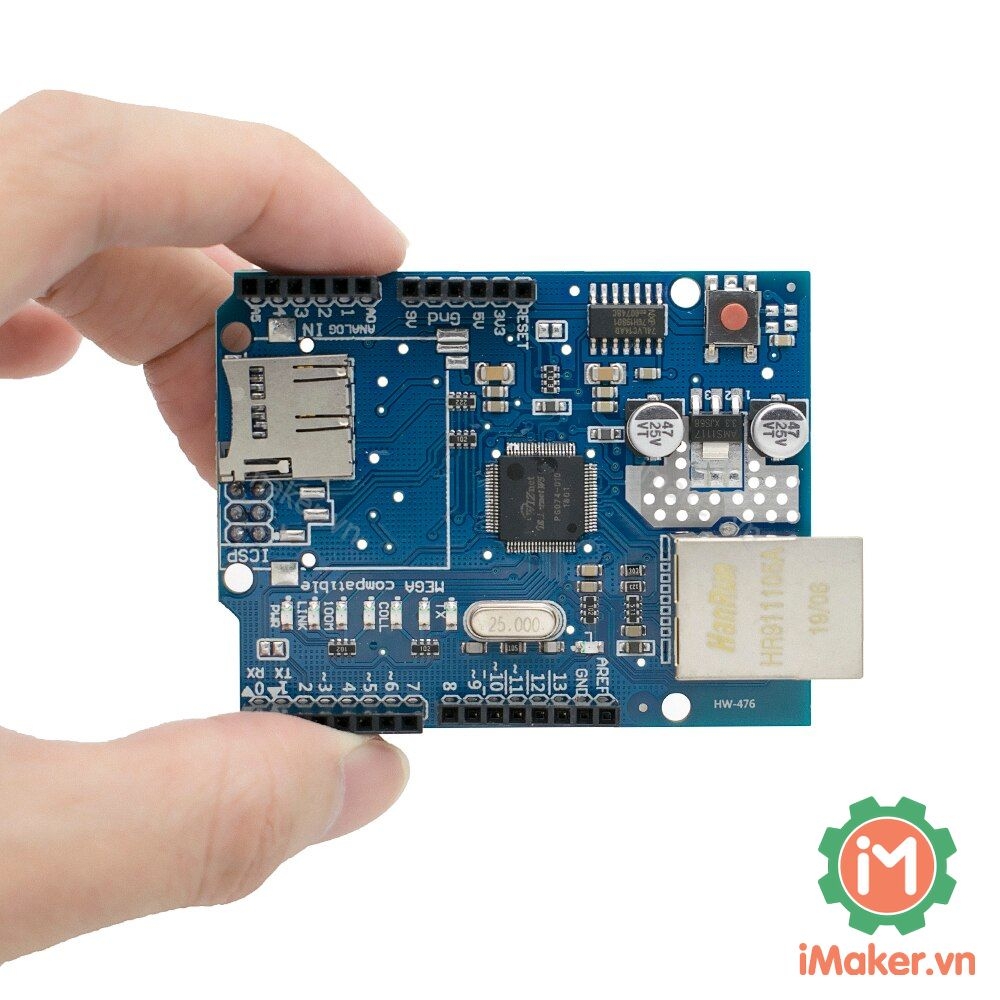

- Shield chứa một số LED hiển thị:
- PWR: hiển thị nguồn được cung cấp
- LINK: cho biết đã kết nối mạng
- FULLD: kết nối mạng là full-duplex
- 100M: kết nối mạng 100 Mb/s (trái ngược với 10 Mb / s)
- RX: nhấp nháy khi nhận dữ liệu
- TX: nhấp nháy khi gửi dữ liệu
- COLL: nhấp nháy khi phát lỗi mạng
