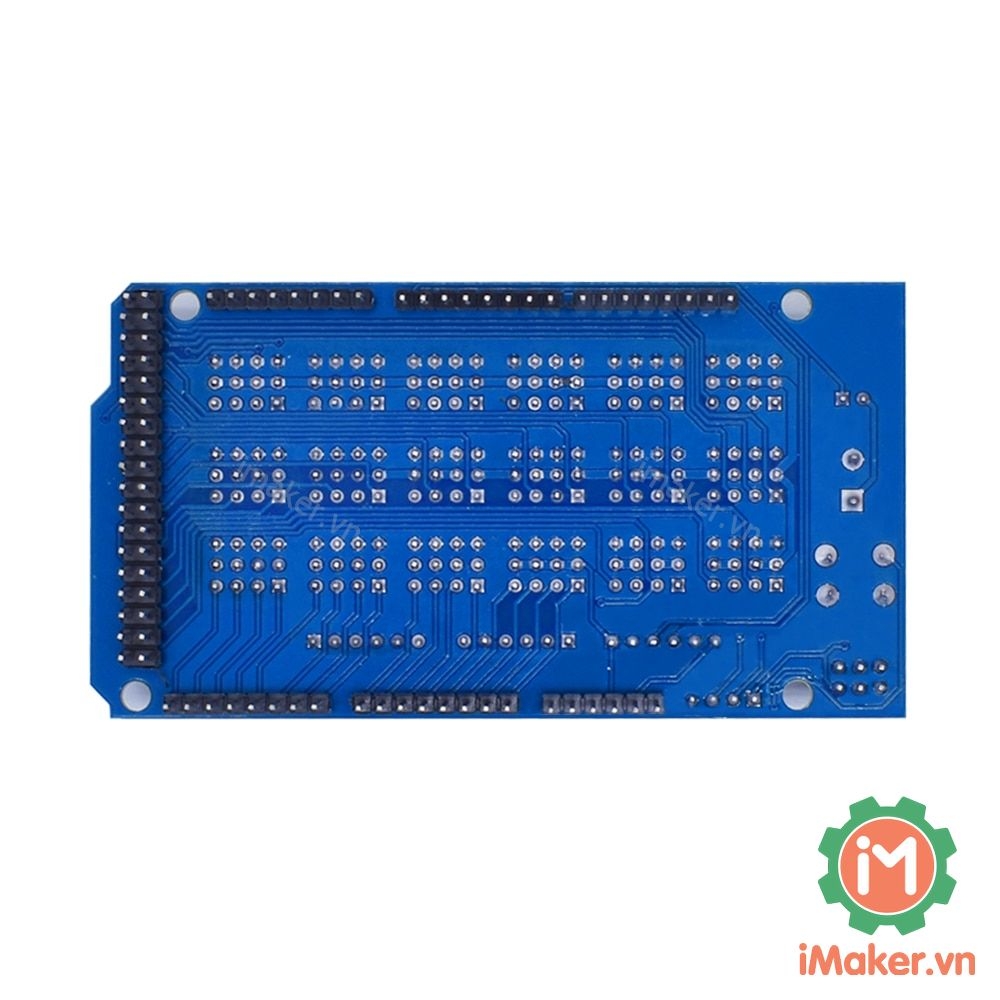

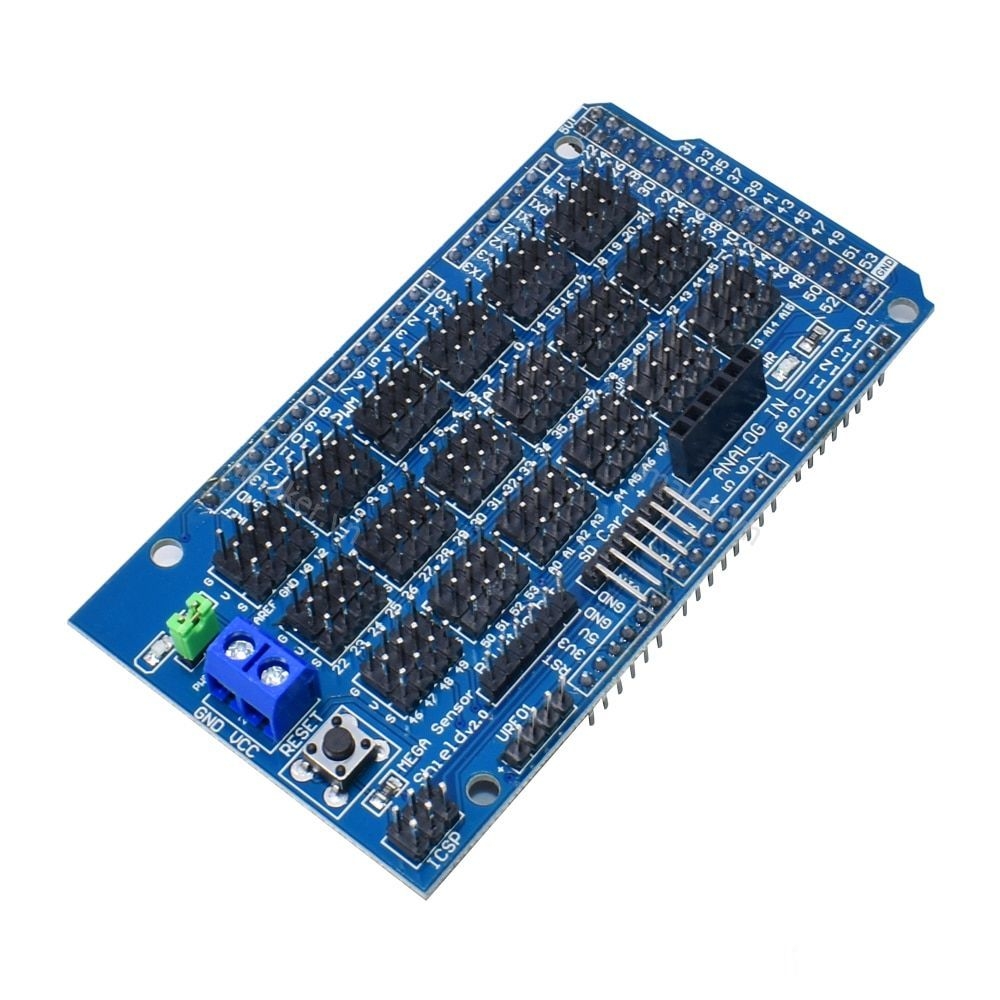

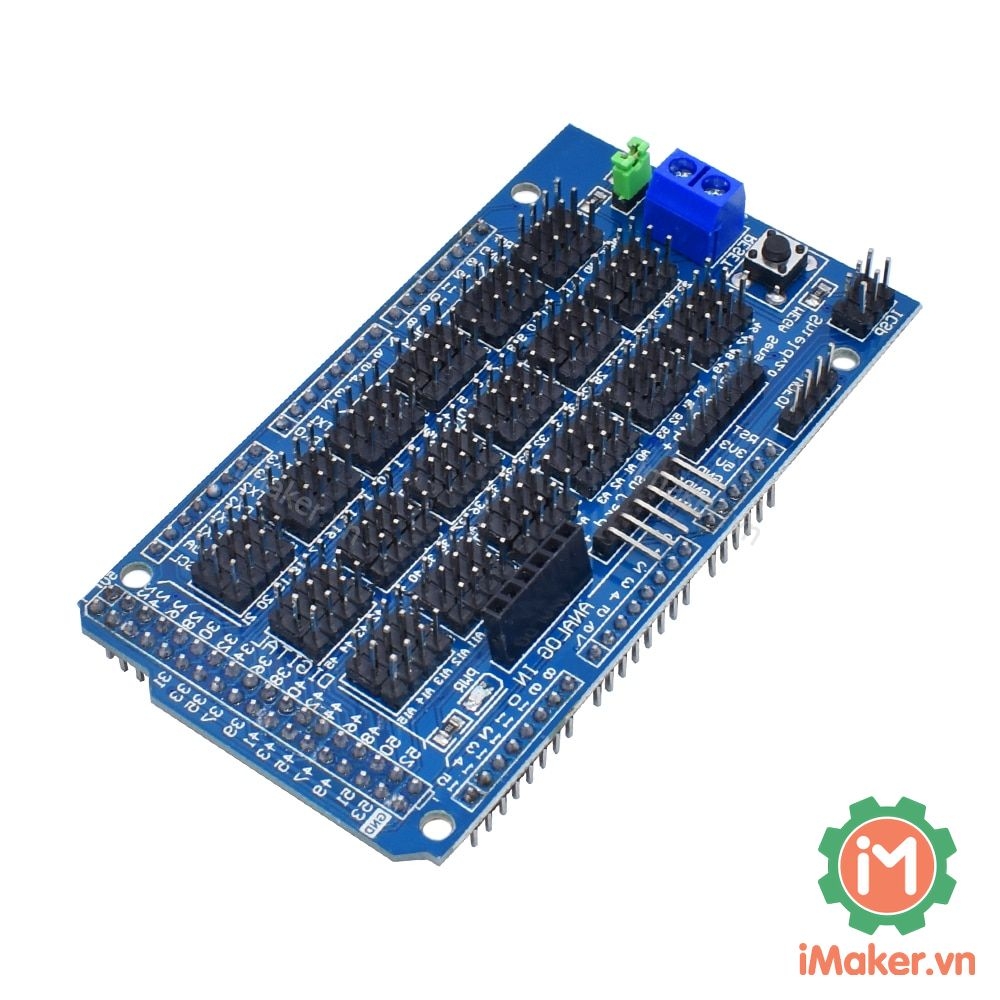

Bo mạch chủ không chỉ có tất cả giao diện digital và analog dưới dạng trình tự dòng bánh lái để mở rộng ra mà còn có giao diện module Bluetooth, giao diện moule thẻ SD, giao diện module tần số vô tuyến APC220 và giao diện cảm biến siêu âm RB URF v1.1, mở rộng độc lập dễ sử dụng hơn.
Đối với người mới sử dụng Arduino, không cần phải đau đầu vì kết nối mạch phức tạp, bảng mở rộng cảm biến này sẽ thực sự đơn giản hóa mạch, có thể dễ dàng kết nối các cảm biến thường sử dụng, cảm biến chỉ cần cáp kết nối Cảm biến 3P chung (bất kể cáp digital và analog), hoàn tất kết nối mạch, chuẩn bị chương trình Arduino tương ứng được tải xuống bộ điều khiển Arduino MEGA để đọc dữ liệu cảm biến hoặc nhận mô-đun không dây trở lại dữ liệu, sau khi xử lý, Dễ dàng hoàn thành công việc tương tác của riêng bạn
Thông số kỹ thuật:
- Điện áp hoạt động: 5V
- số chân 54 (15PWM)
- ố chân Analog 16
- Giao tiếp UART 4 bộ UART
- Giao tiếp SPI 1 bộ ( chân 50 đến 53) dùng với thư viện SPI
- Giao tiếp I2C 1 bộ
- Ngắt ngoài 6 chân
- bộ nhớ Flash 256 KB, 8KB sử dụng cho Bootloader
- SRAM 8KB
- EEPROM 4KB
- Xung nhịp 16 MHz
