Arduino JoyStick Shield được thiết kế để kết hợp với Arduino như 1 tay cầm điều khiển chuyên nghiệp, Shield hỗ trợ 1 Joystick và 6 phím nhấn điều khiển linh hoạt, ngoài ra còn có các socket để thể gắn thêm các mạch như: NRF24L01+, LCD Nokia5110, Bluetooth HC-06, ngõ ra giao tiếp I2C,...
Thông số kỹ thuật:

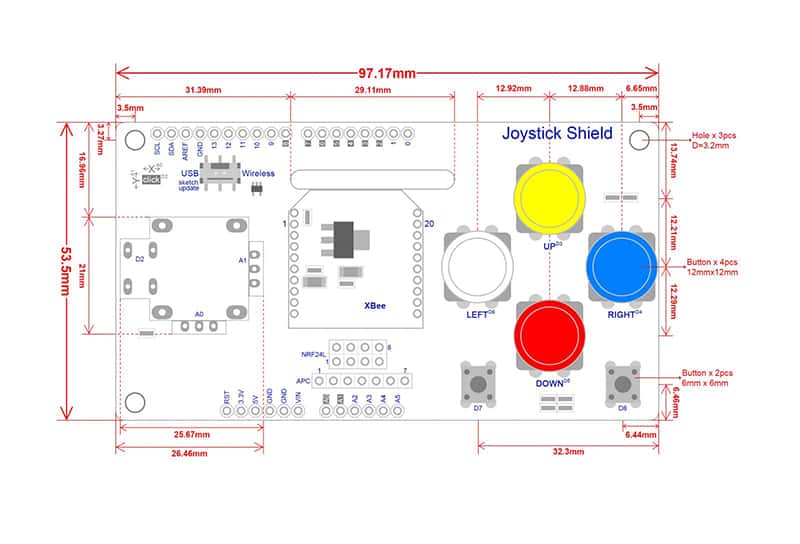

Sơ đồ chân:
- Mạch thu phát RF nRF24L01+: IRQ-D8 CE-D9 CSN-D10 MOSI-D11 MISO-D12 CLK-13
- Mạch thu phát Bluetooth HC-06: RXD-D1 TXD-D0
- Nút bấm – Button: A~D2 B~D3 C~D4 D~D5 E~D6 F~D7 X~A0 Y~A1 Key_Joystick~D8
- Màn hình Nokia 5110: 3V3 GND D13 D12 D11 D10 D9 3V3
Trên Arduino Joystick shield gồm có 7 nút nhấn:
- 4 nút điều khiển lớn
- 2 nút điều khiển nhỏ
- Và 1 cần điêu khiển Joystick 2 trục
Tài liệu tham khảo:
Video tham khảo:
