Mạch ESP8266 Wifi Shield (Arduino Compatible) được thiết kế dạng Shield Arduino nên có thể kết nối dễ dàng với hầu hết các board Arduino hiện nay để thực hiện các ứng dụng với module wifi esp8266 như bật tắt thiết bị qua wifi, thu thập dữ liệu qua wifi, báo động wifi, và hầu hết các ứng dụng IoT hiện nay.
Mạch ESP8266 Wifi Shield (Arduino Compatible) được tích hợp mạch nguồn riêng giúp ESP8266 hoạt động ổn định, đồng thời thiết kế Pin Out dạng rào cho tất cả các chân GPIO của ESP8266 giúp sử dụng dễ dàng, ngoài ra shield còn tích hợp chuyển mức tín hiệu giao tiếp (UART) 5V - 3V3 giữa Arduino và ESP8266 để ESP8266 có thể hoạt động liên tục mà không bị cháy chân giao tiếp (TX, RX).
Thông số kỹ thuật:
- Arduino ESP8266 Wifi Shield
- Module chính: Wifi SoC ESP8266 V12E
- Thiết kế dạng Shield chuẩn chân Arduino.
- Cấp nguồn từ các chân nguồn của Arduino.
- Pin Out đầy đủ các chân của ESP8266 V12E.
- Tích hợp Switch thiết lập chế độ giao tiếp với Arduino, chế độ nạp Firmware.
- Tích hợp các Led PWR, DFU, AP, STA.

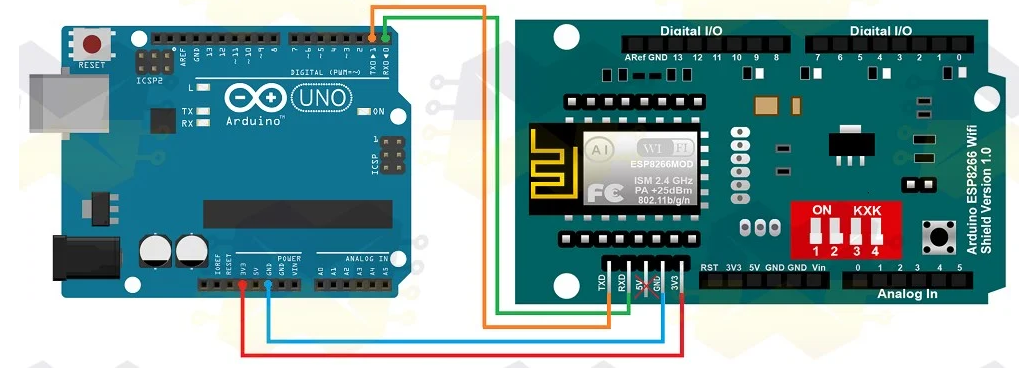

Sơ đồ chân:
Code tham khảo Arduino:
Video tham khảo:
