Mạch khống chế nhiệt độ relay chỉnh mức XH-W1209 12VDC là module cảm biến nhiệt độ relay có hiển thị LED 7 đoạn. Đặc biệt với cảm biến nhiệt độ relay này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như: máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động….v.v.
Thông số kỹ thuật:
- Phạm vi nhiệt độ: -50°C ~ 110°C
- Độ phân giải: 0,1°C trong khoảng -9.9°C ~ 99.9°C (hoặc 1°C trong phạm vi nhiệt độ khác)
- Độ chính xác: 0.1°C
- Thiết lập backlash: 0,1°C ~ 15°C
- Tốc độ lấy mẫu: 0,5s
- Nguồn cấp cho mạch: 12VDC.
- Ngõ ra relay: 10A dạng tiếp điểm thường mở. ( giống công tắc).
- Nhiệt độ an toàn: 0°C ~ 110°C
- Nhiệt độ làm việc: -10°C ~ 60°C
- Độ ẩm làm việc 20% ~ 85%
- Static current: ≤ 35MA
- Attract current: ≤ 60MA
- Đầu dò cảm biến: NTC 10K 0,5% nhiệt điện trở
- Kích thước: 48mm * 40mm

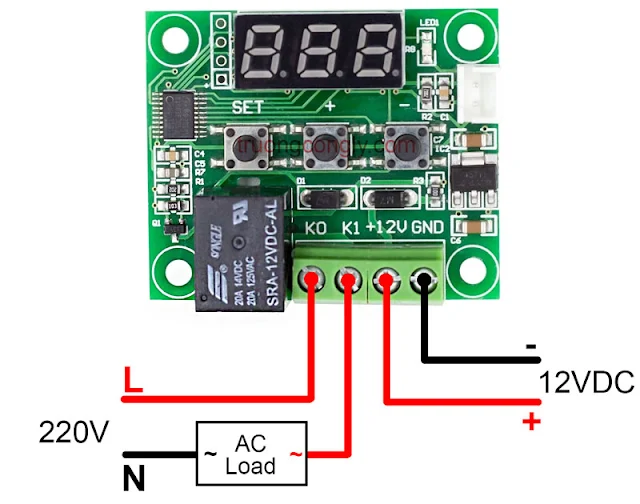

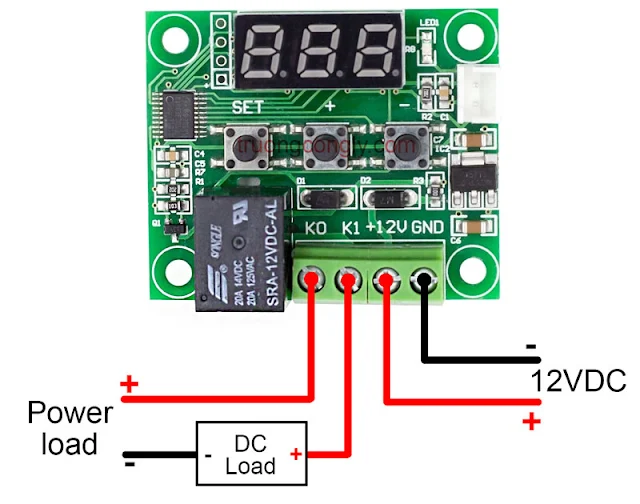

Sơ đồ chân:
Hướng dẫn sử dụng:
Từ màn hình chính nhấn giữ nút SET khoảng 3s để vào cài đặt như bảng dưới
Nhấn dấu (+) hoặc (-) để thay đổi chức năng (CODE) > Nhấn nút SET 1 lần để chọn chức năng đó > Sau đó nhấn (+) hoặc (-) để cài đặt giá trị > sau khi cài đặt xong, nhấn giữ nút SET khoảng 3s để thoát ra
| CODE | Chức Năng | Phạm vi Cài đặt | Mặc định |
| P0 | Làm nóng / Làm lạnh | H/C | C |
| P1 | Nhiệt độ cài đặt chênh lệch | 0.1°C ~30°C | 2 |
| P2 | Giới hạn nhiệt độ trên | – 49°C~110°C | 110°C |
| P3 | Giới hạn nhiệt độ dưới | – 49°C ~ 110°C | -50°C |
| P4 | Hiệu chỉnh lại nhiệt độ đo được | – 7.0°C ~ 7.0°C | 0.0°C |
| P5 | Làm trễ để tránh bật tắt nhiều lần | 0-600 giây | 0 giây |
| P6 | Không dùng | ||
| P7 | Cảnh báo nhiệt độ cao | 0-110°C | 50 (Không dùng sẽ chỉnh về OFF) |
| P8 | Khôi phục cài đặt gốc | H(khôi phục) / C | C |
Các ký hiệu hiển thị trên module:
- Hiển thị 888 : là do chưa kết nối cảm biến với module
- Hiển thị HHH : là nhiệt độ cao vượt phạm vi cảnh báo, module sẽ ngắt relay
- Hiển thị LLL : là nhiệt độ thấp hơn phạm vi cảnh báo, module sẽ ngắt relay
- Hiển thị — : để cảnh báo nhiệt độ cao module sẽ ngắt relay cho đến khi nhiệt độ xuống mức cài đặt sẽ hiển thị nhiệt độ bình thường
