Mạch sạc bảo vệ 4cell pin 18650 Nối Tiếp 12A được sử dụng để sạc 4 cell pin 18650, mạch có tính năng sạc riêng rẽ cho từng cell, tự động ngắt khi đầy, bảo vệ chập nguồn, quá áp và dưới áp.
Thông số kỹ thuật:
- Theo đúng sơ đồ nối dây 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B +), không cố ý đoản mạch!
- Sau khi đường dây được kết nối, nó cần được sạc kích để có đầu ra điện áp
- Khi kết nối 4 nhóm pin nối tiếp, vui lòng đảm bảo rằng điện áp của từng nhóm pin là như nhau. Nếu chúng khác nhau, vui lòng điền riêng từng nhóm pin và sử dụng chúng theo chuỗi. Trong thử nghiệm phóng điện, pin bị sụt điện áp nhanh là pin kém.
Các thuộc tính của bảng bảo vệ pin lithium:
- Model: HX-4S-A01
- Phạm vi điện áp quá tải: 4,25-4,35v ± 0
- Trên dải điện áp phóng điện: 2,3-3,0v ± 0,05v
- Dòng làm việc giới hạn trên: 6-8A Nhiệt độ làm việc: -40 — + 50 ° C
- Dòng tức thời giới hạn trên: 12A Điều kiện lưu trữ: -40– + 80 ° C
- Dòng tĩnh: dưới 30uA điện trở trong: dưới 100mΩ
- Bảo vệ ngắn mạch: có thể được bảo vệ, cần sạc để khôi phục điện áp sạc: 16.8V-17V

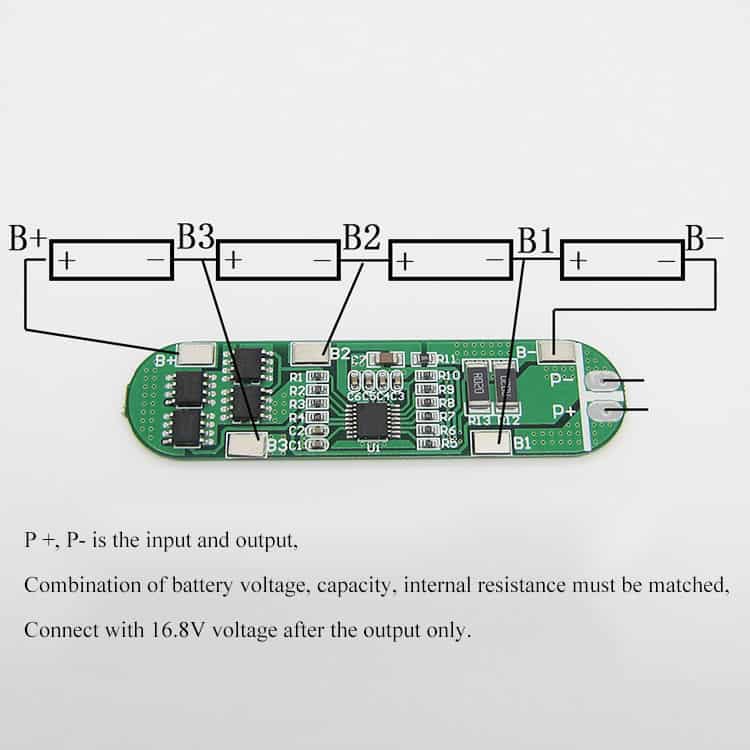

SƠ ĐỒ KẾT NỐI MẠCH SẠC BẢO VỆ 4 CELL PIN 18650
