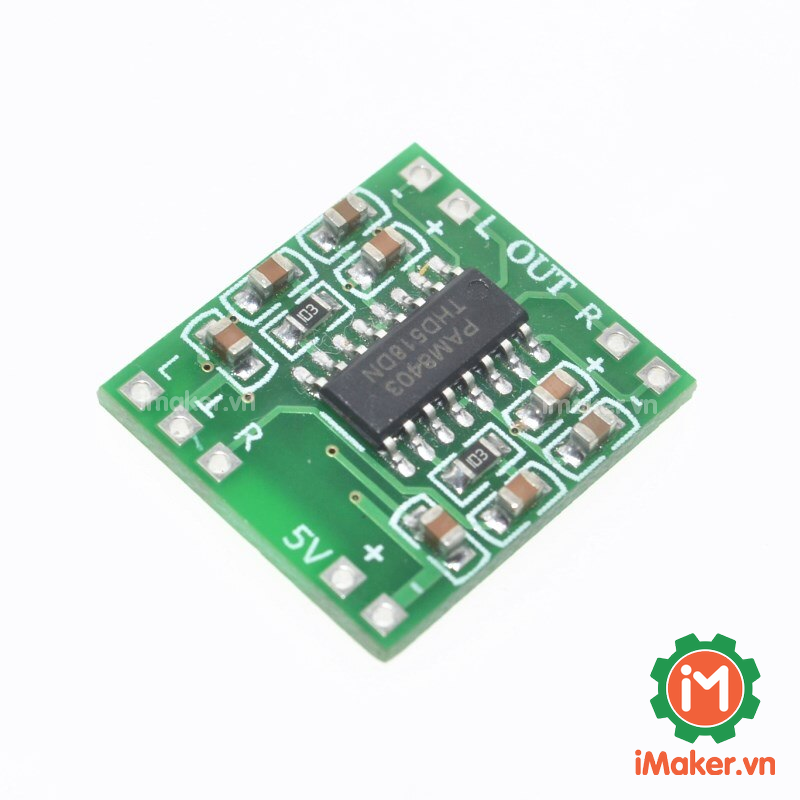

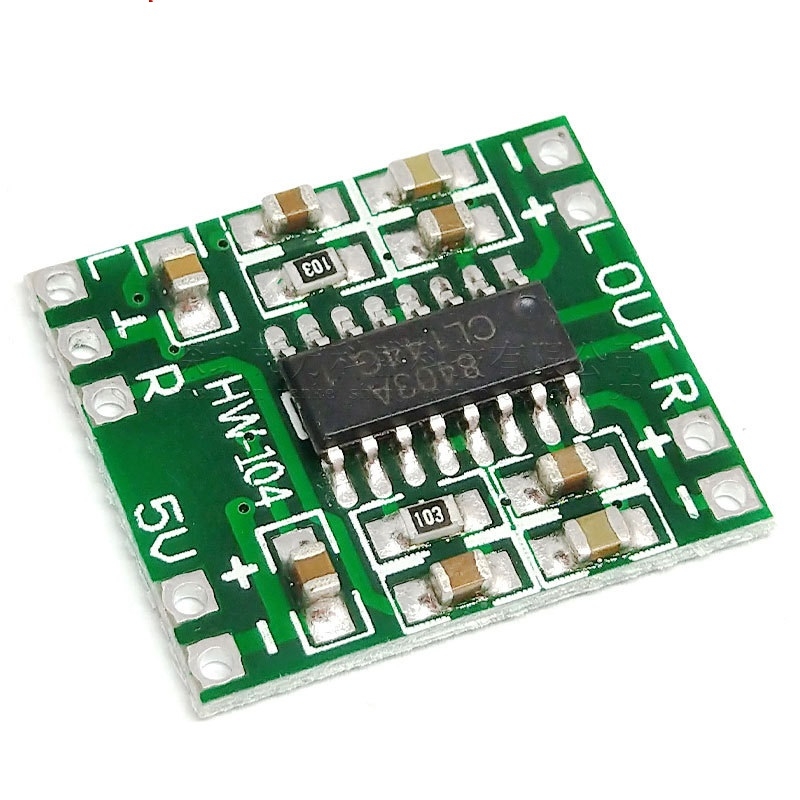

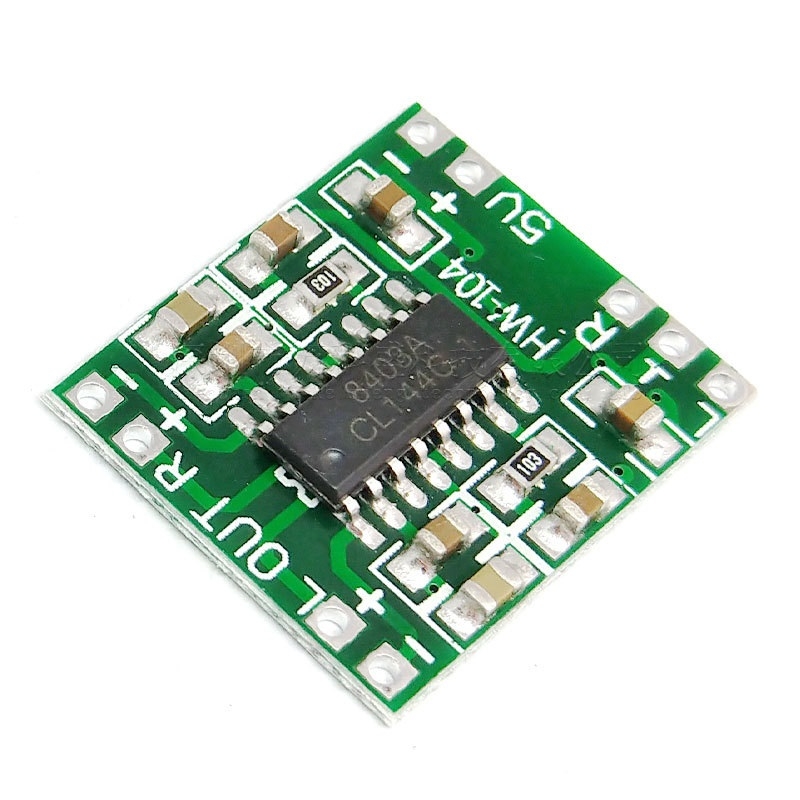

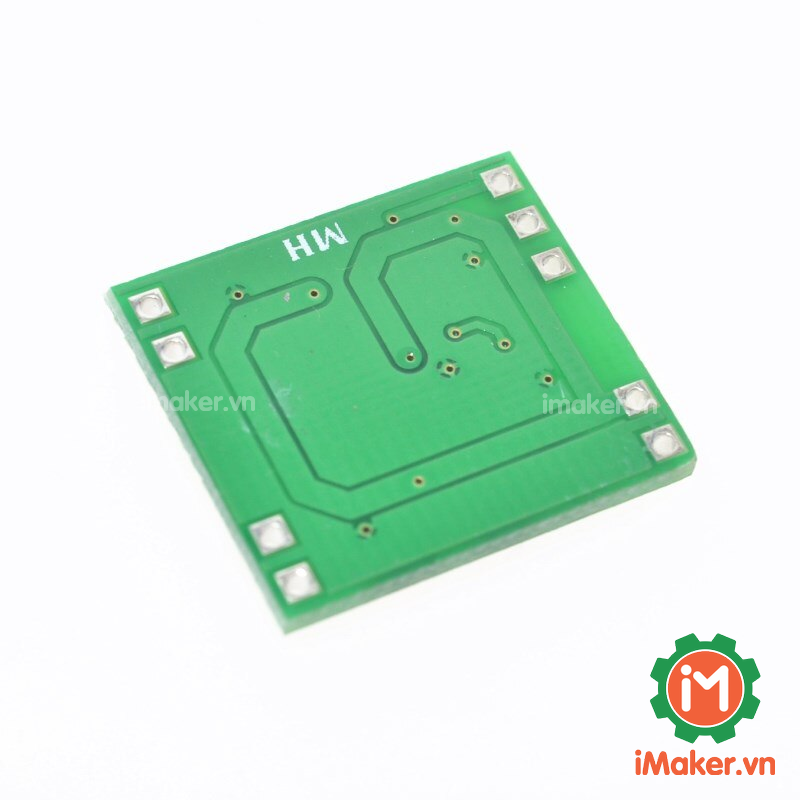

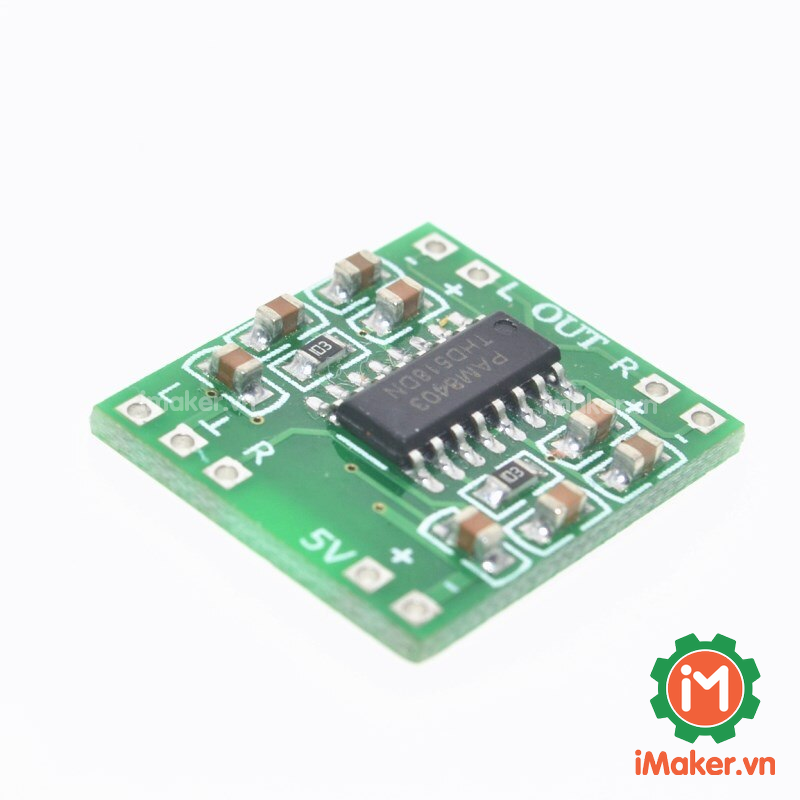

Mạch khuếch đại âm thanh PAM8403 6W Hifi 2.0 Class D (không có volume) với tổng công suất 6W cho 2 ngõ ra và có thể sử dụng với nguồn 5VDC thích hợp cho các ứng dụng khuếch đại âm thanh cần sự nhỏ gọn và sử dụng điện áp thấp (5V).
Mạch khuếch đại âm thanh này được thiết kế để tích hợp đầy đủ các chân điều khiển của PAM8403 giúp dễ dàng điều khiển và tùy biến. Chuẩn khuếch đại Class D mang lại âm thanh chất lượng cao và hiệu suất vượt trội.
Thông số kỹ thuật:
- Điện thế hoạt động: 2.5 ~ 5V (nguồn không vượt quá 5.5V và không được đấu ngược).
- Ic công suất: PAM8403
- Công suất: 2 kênh 3W + 3W.
- Hoặc sử dụng loa 4-8 ôm
- Hiệu suất của mạch lên đến hơn 90%.

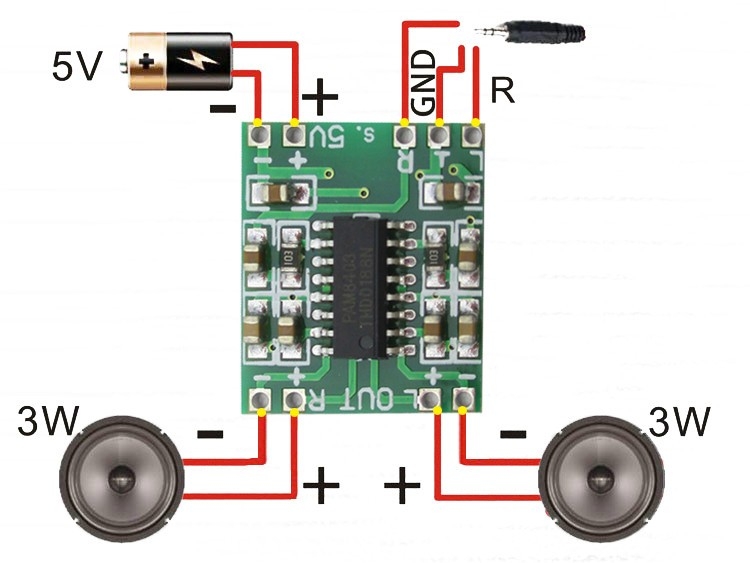

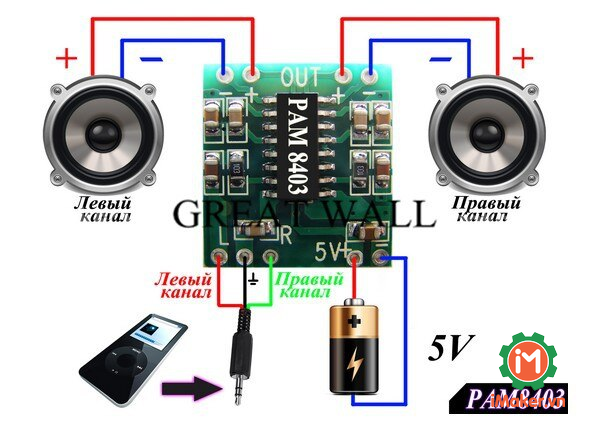

Sơ đồ chân:
Tài liệu tham khảo:
- PAM8403 Datasheet (PDF) - Power Analog Micoelectronics
- Mạch khuếch đại âm thanh Bluetooth 4.2 CT14 5Wx2
Video tham khảo:
