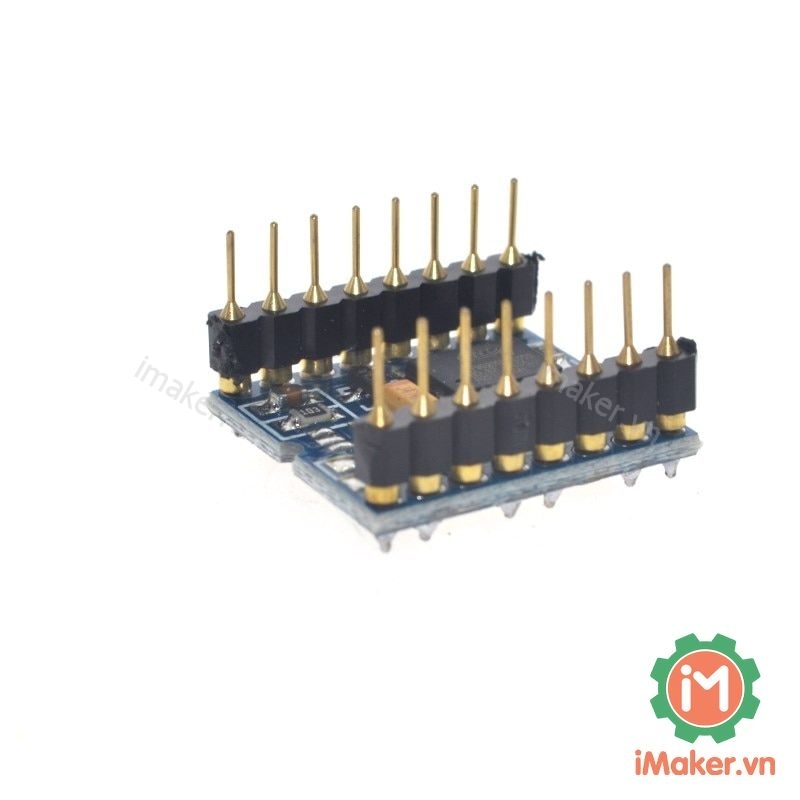

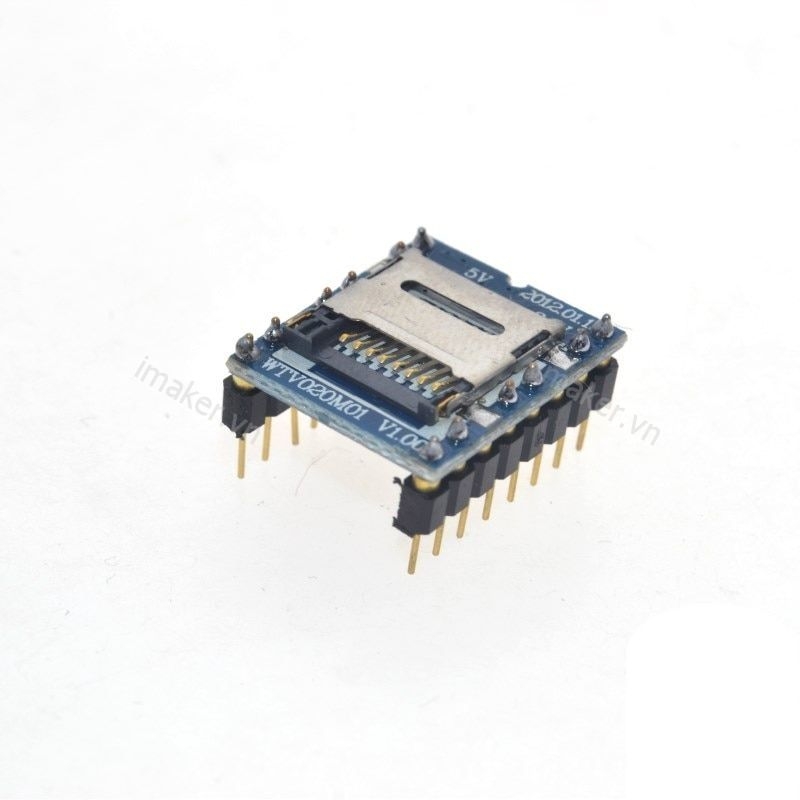

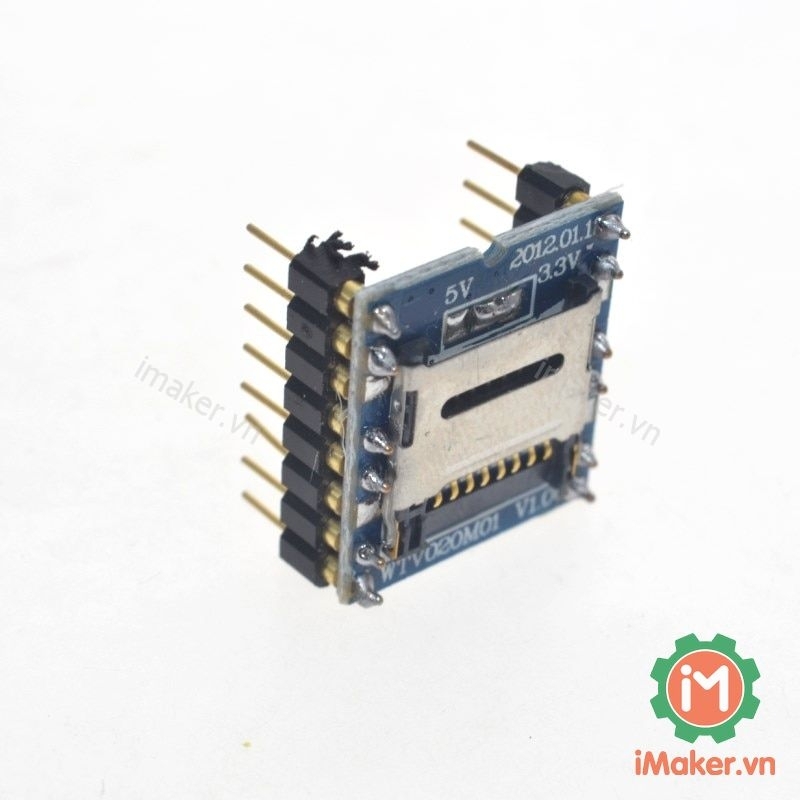

WTV020 Phát Nhạc MP3 Mini Từ Thẻ Nhớ Loa 3W là một mô-đun thoại lưu trữ dung lượng lớn có thể tái sử dụng, có thể cắm bộ nhớ thẻ SD dung lượng tối đa 1GB và có thể tải âm thanh WAV và AD4. Mô-đun thoại sử dụng WTV020SD-20SS làm chip lõi, với chế độ điều khiển MP3, chế độ điều khiển một phím một, chế độ điều khiển vòng lặp nguồn và chế độ điều khiển nối tiếp hai dòng.
Mô-đun hỗ trợ hệ thống tệp FAT. Hỗ trợ và phát lại tệp ADPCM WAV. Hỗ trợ chế độ điều khiển nối tiếp hai dây, các phương pháp chính và cách thức nối tiếp UART232. Tự động nhận dạng giọng nói và định dạng tốc độ mẫu giọng nói.
Thông số kỹ thuật:
- Mã sản phẩm: WTV020-SD
- Dung lượng bộ nhớ: tối đa 1GB
- Định dạng âm thanh hỗ trợ: WAV, AD4
- Tín hiệu đầu ra: Loa 3W
- Điện áp hoạt động: 2.6 - 3.6V DC
- Kích thước: 29mm x 22mm x 2.2mm
Sơ đồ chân:
- 1: Chân reset
- 2: Chân audio, chân này có thể nối tới bộ khuyếch đại
- 4,5: nối trực tiếp tới loa công suất nhỏ (tối đa 3W)
- 7: Chân CLK
- 8: Chân GND
- 10: chân DATA giao tiêp với vi điều khiển
- 15: chân Busy
- 16: chân nguồn 3,3 VDC
- 12, 13 sử dụng trong trường hợp không có arduino
Code tham khảo arduino:
#include <SoftwareSerial.h>
SoftwareSerial mp3(2, 3); // RX, TX
void setup()
{
mp3.begin(9600); //Khởi tạo module WTV020SD
delay(500); //Chờ module khởi động
mp3.write(0x7E); //Header
mp3.write(0xFF); //Tài khoản
mp3.write(0x06); //Lệnh
mp3.write(0x0D); //Giá trị
mp3.write(0xEF); //End byte
}
void loop()
{
mp3.write(0x7E); //Header
mp3.write(0xFF); //Tài khoản
mp3.write(0x06); //Lệnh
mp3.write(0x01); //Giá trị
mp3.write(0xEF); //End byte
delay(2000); //Chờ 2 giây để phát bài hát tiếp theo
}
