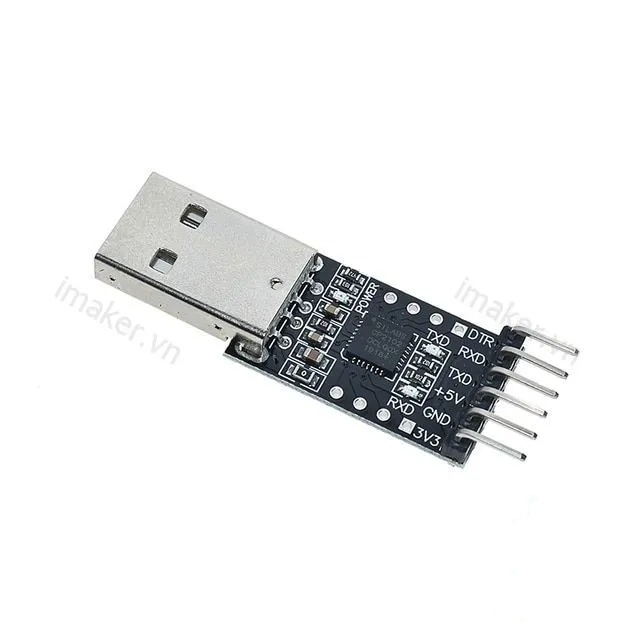

Mạch chuyển USB UART CP2102 sử dụng IC CP2102 chính hãng SILICON LABS (trên IC có khắc rõ tên, mã hiệu, không bị cà mờ đi so với các loại giá rẻ khác trên thị trường) được dùng để chuyển giao tiếp từ USB sang UART TTL và ngược lại với tốc độ và độ ổn định cao, Driver của mạch có thể nhận trên tất cả các hệ điều hành hiện nay: Windows, Mac, Linux, Android,...
Mạch chuyển USB UART CP2102 có chân tín hiệu DTR giúp kích tín hiệu Reset để nạp chương trình cho Arduino Pro Mini và các mạch nạp cần chân tín hiệu DTR (đa số các mạch giá rẻ khác không có chân này).
Mô tả chân như sau:
- TXD: chân truyền dữ liệu UART TTL (3.3VDC), dùng kết nối đến chân nhận RX của các module sử dụng mức tín hiệu TTL 3.3~5VDC.
- RXD: chân nhận dữ liệu UART TTL (3.3VDC), dùng kết nối đến chân nhận TX của các module sử dụng mức tín hiệu TTL 3.3~5VDC.
- GND: chân mass hoặc nối đất.
- 5V: Chân cấp nguồn 5VDC từ cổng USB, tối đa 500mA.
- DTR: Chân tín hiệu DTR, thường được dùng để cấp tín hiệu Reset nạp chương trình cho mạch Arduino.
- 3.3V: Chân nguồn 3.3VDC (dòng cấp rất nhỏ tối đa 100mA), không sử dụng để cấp nguồn, thường chỉ sử dụng để thiết đặt mức tín hiệu Logic.
Hỗ trợ hệ điều hành:
- Windows 98/Me/2000/XP/7
- OS-9
- OS
- X-Windows CE
- Linux 2.40 or later
