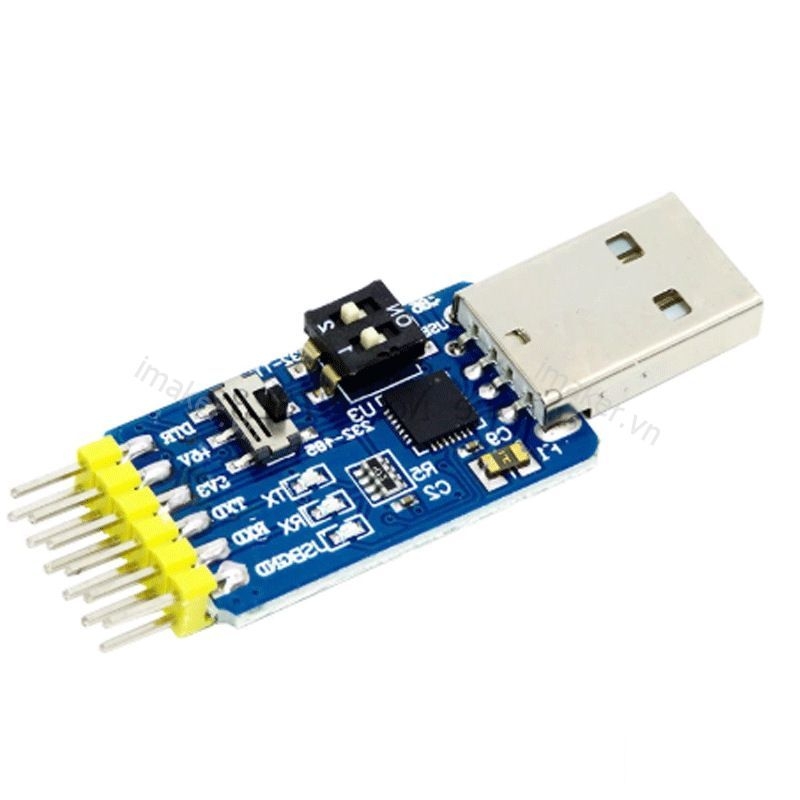

Mạch chuyển tín hiệu 6 chức năng USB UART RS232 RS485 bao gồm các IC: CP2102, MAX232, MAX485 được thiết kế để có thể chuyển tín hiệu các giao tiếp sau đây:
Chế độ chuyển đổi:

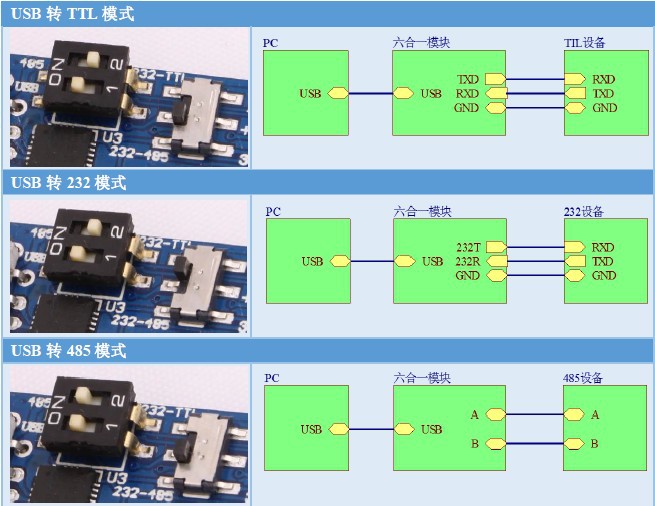

- USB sang TTL
- USB sang RS232
- USB sang RS485

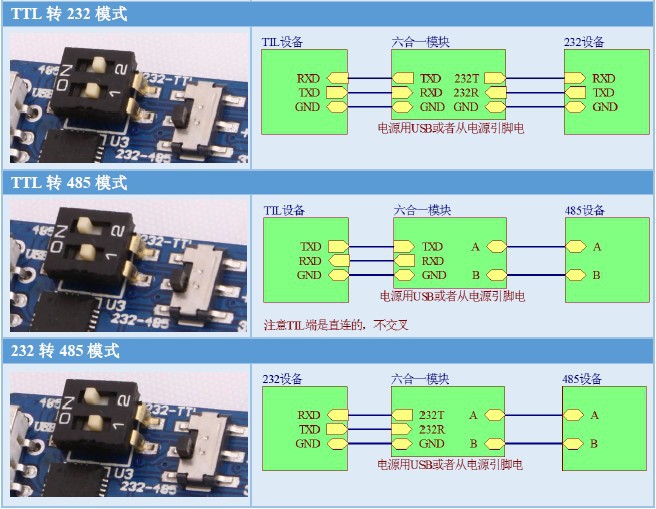

- TTL sang RS232
- TTL sang RS485
- RS232 sang RS485
Mạch đa năng, nhỏ gọn, sử dụng các IC chuyển mức tín hiệu có chất lượng cao, thiết lập chuyển mức tín hiệu các giao tiếp qua Jumper rất dễ dàng.
Driver của IC USB UART CP2102.
https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers
Thông số kỹ thuật:

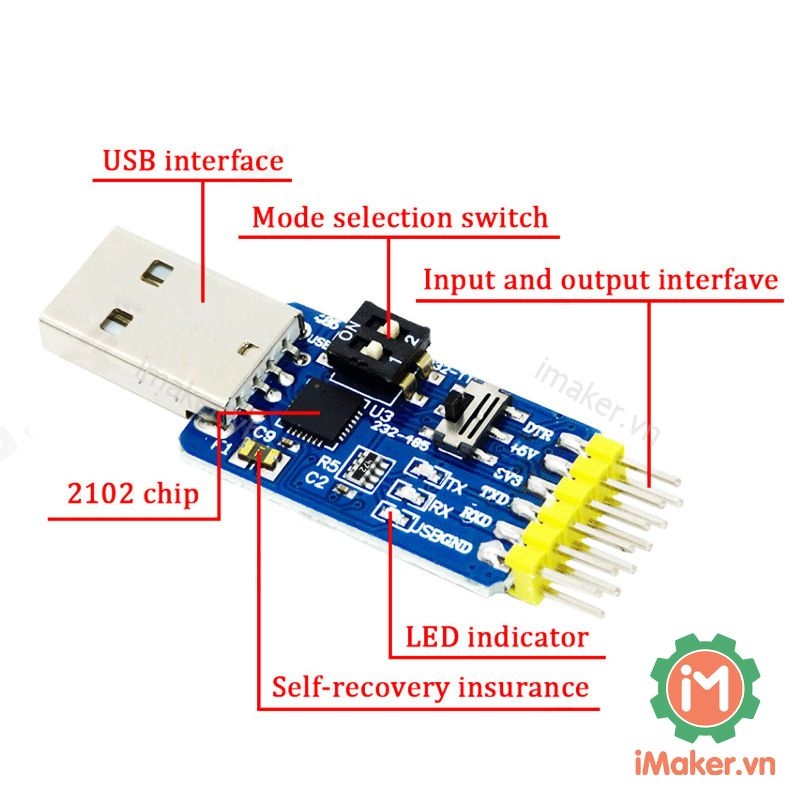

- Chip: CP2102
- Kích thước: 3.5 x 1.8 cm
- Điện áp đầu ra: 3.3v, 5V
- Điện áp đầu vào: 5V-500mA, 3.3V-100mA
- Bảo vệ quá dòng: có
- LED chỉ thị: có
- Tốc độ truyền dữ liệu tối đa: 2 Mbps
- Chân kết nối giao tiếp TTL: TXD. RXD
- Chân kết nối giao tiếp 232: 232T, 232R
- Chân kết nối giao tiếp 485: 3.3V , 5V, DTR, RTS
- Khối lượng: 3g
