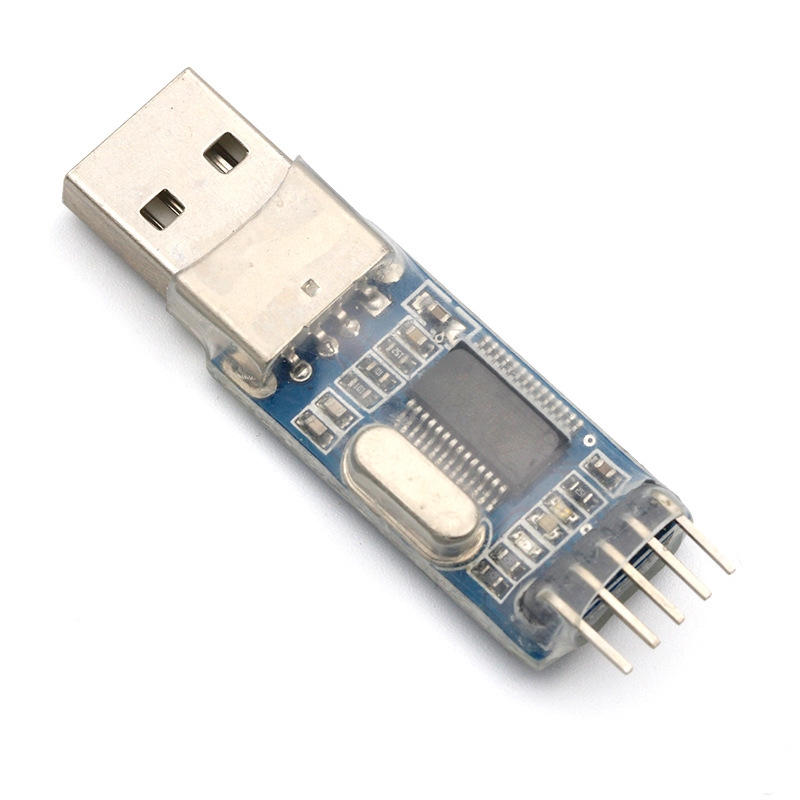

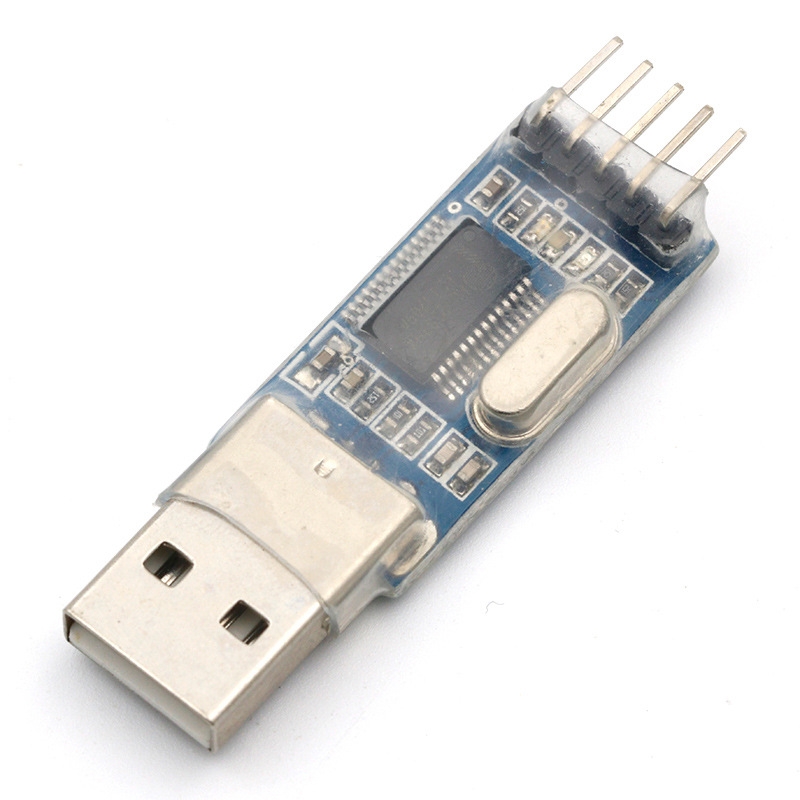

PL2303 là mô-đun chuyển đổi USB to TTL 5 chân, sử dụng bộ điều khiển RS232 TTL nhập khẩu, có thể ổn định đèn flash với cầu chì tự phục hồi tốc độ cao 500mA để bảo vệ.
Mạch sử dụng chip PL2303HX chuyển đổi USB – UART dễ dàng kết nối với máy tính, dễ dàng cho việc nghiên cứu các module khác bằng cách gửi lệnh trực tiếp từ máy tính và phân tích dữ liệu nhận được lên màn hình máy tính mà không cần thông qua chương trình của vi điều khiền.
Thông số kỹ thuật:
- Điện áp 5 VDC cấp trực tiếp từ cổng USB
- Ngõ ra mức TTL với 2 chân Tx, Rx
- Với 3 LED hiển thị trạng thái: Led nguồn, Led Tx, và Led Rx
- Kích thước: 15 x 31 mm
