Module cảm biến rung sử dụng bộ cảm biến SW-420 cùng IC LM393 nhằm phát hiện các rung động trong một ngưỡng xác định ( ngưỡng này có thể thay đổi bằng biến trở trên module). Thiết kế nhỏ gọn, dễ dàng sử dụng, module rất thích hợp với những dự án DIY như: thiết bị nhận biết rung động, thiết bị chống trộm, cảnh báo động đất, xe thông minh,…
Thông số kỹ thuật:
- Điện áp hoạt động: 3.3V-5V
- Tín hiệu ngõ ra: Digital
- Trạng thái ngõ ra mặc định: LOW
- Tích hợp LED báo nguồn và LED báo trạng thái cảm biến
- Kích thướt board 32x14mm
- Khi không có rung động, ngõ ra (DO) xuất ra tín hiệu mức thấp đồng thời LED tín hiệu ngõ ra sáng

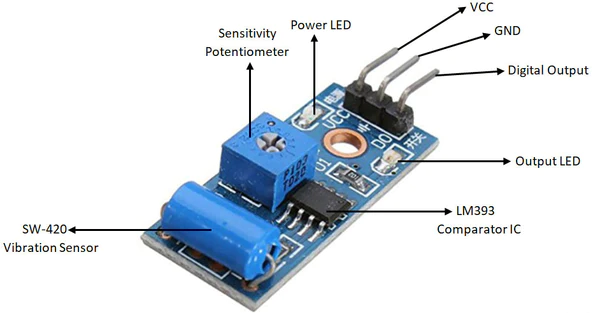

Sơ đồ chân:

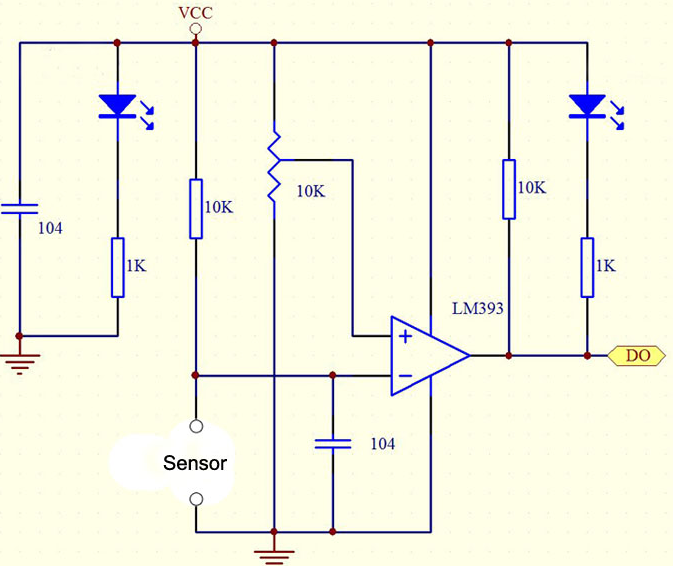

Sơ đồ nguyên lý:

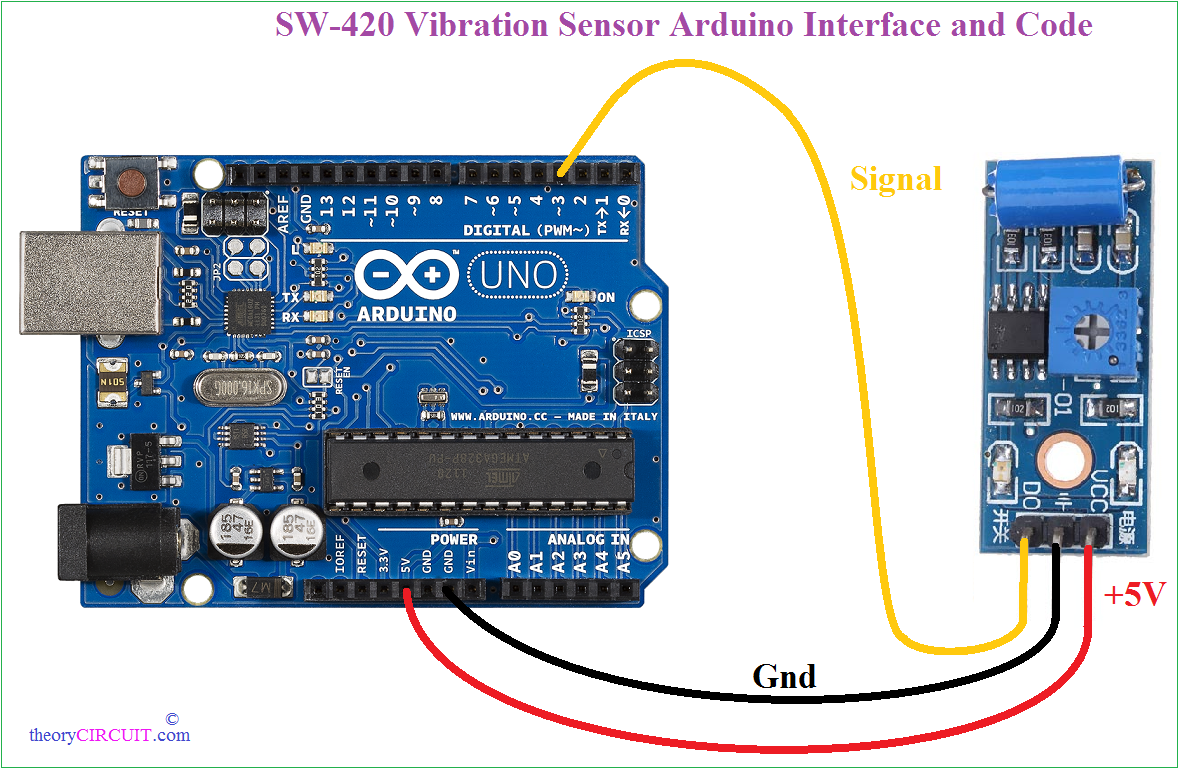

Code tham khảo Arduino:
int vibr_pin=3;
int LED_Pin=13;
void setup() {
pinMode(vibr_pin,INPUT);
pinMode(LED_Pin,OUTPUT);
}
void loop() {
int val;
val=digitalRead(vibr_pin);
if(val==1)
{
digitalWrite(LED_Pin,HIGH);
delay(1000);
digitalWrite(LED_Pin,LOW);
delay(1000);
}
else
digitalWrite(LED_Pin,LOW);
}
Tài liệu tham khảo:
Video tham khảo:
