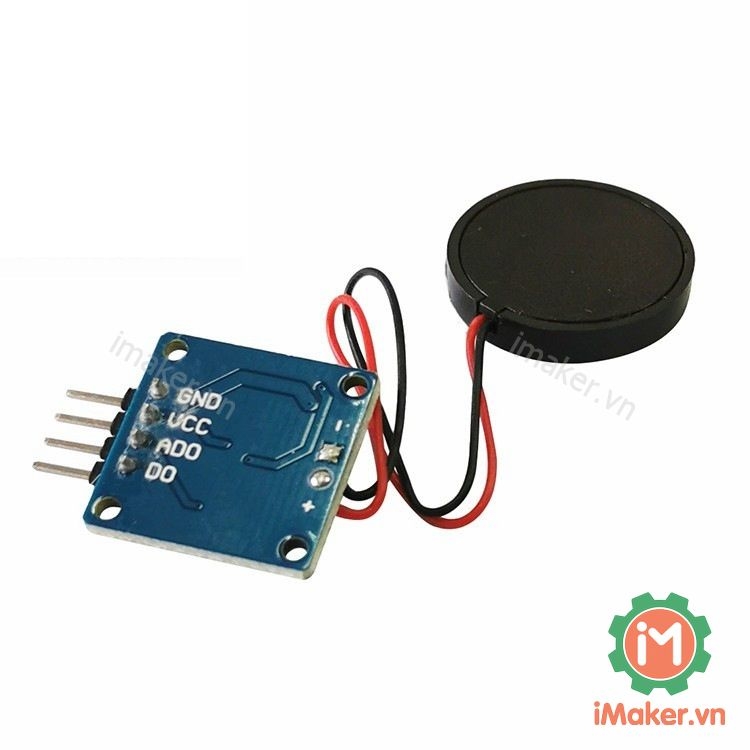

Cảm biến rung Piezoelectric Ceramic Vibration Sensor V2 có cấu tạo bằng tấm áp điện (loa thạch anh) Piezoelectric Ceramic có độ nhạy cao, được sử dụng để đo và nhận biết rung động, chống trộm, cảm biến có đầu ra dạng Analog và Digital với biến trở chỉnh độ nhạy dễ dàng kết nối với Vi điều khiển lập trình.
Thông số kỹ thuật:
- Điện áp sử dụng: 5VDC.
- Tín hiệu đầu ra: Analog và Digital.
- Tích hợp biến trở điều chỉnh độ nhạy cảm biến (sử dụng với tín hiệu Digital DO).
- Tích hợp led hiển thị tín hiệu.
- Kích thước: 20 x 20mm

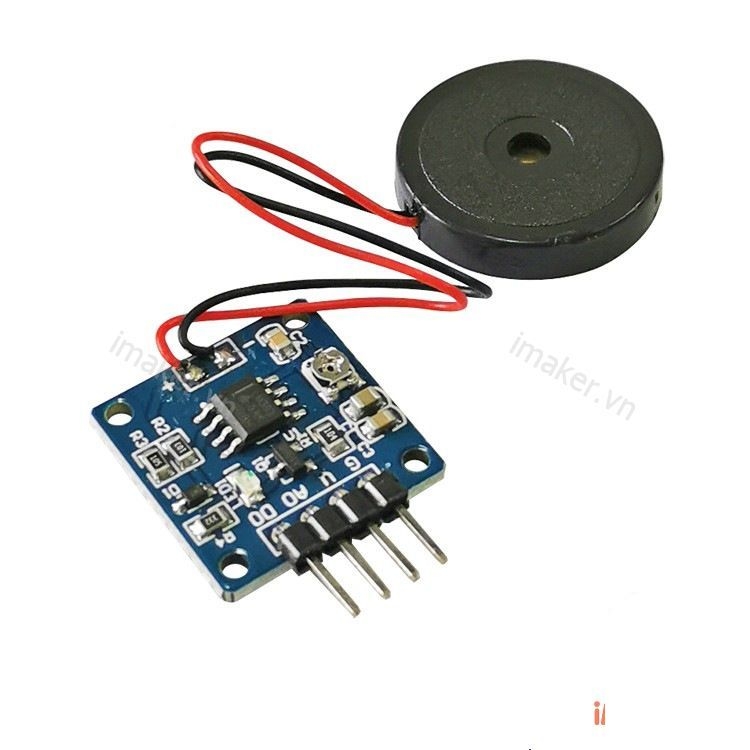

Sơ đồ chân:

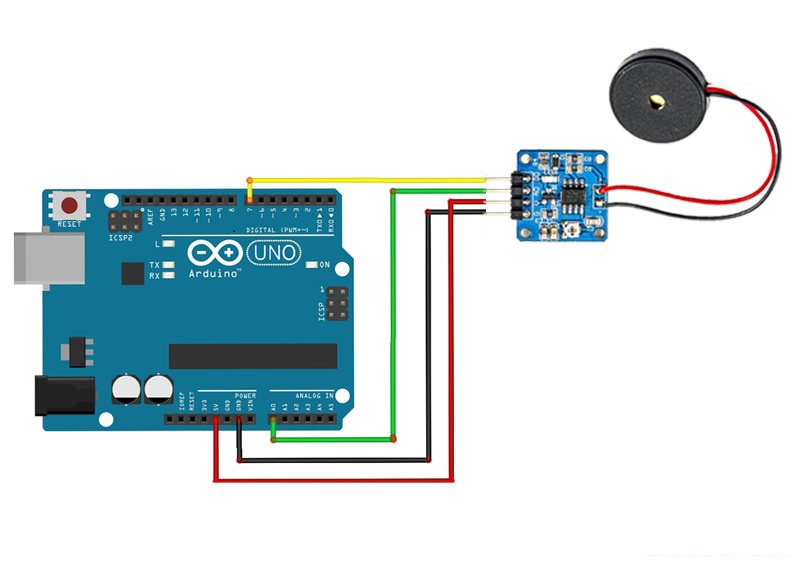

Code tham khảo Arduino:
#define Dig_pin 7 int Dig_out = LOW; int Ana_out = 0; void setup() { Serial.begin(9600); } void loop() { Dig_out = digitalRead(Dig_pin)*100; Ana_out = analogRead(A0); Serial.print("Anaolog : "); Serial.print(Ana_out); Serial.print(" Digital :"); Serial.println(Dig_out); }
Tài liệu tham khảo:
- Interfacing Piezoelectric Vibration Sensor with Arduino
- Cảm biến rung Analog Piezoelectric Ceramic Vibration Sensor V1
