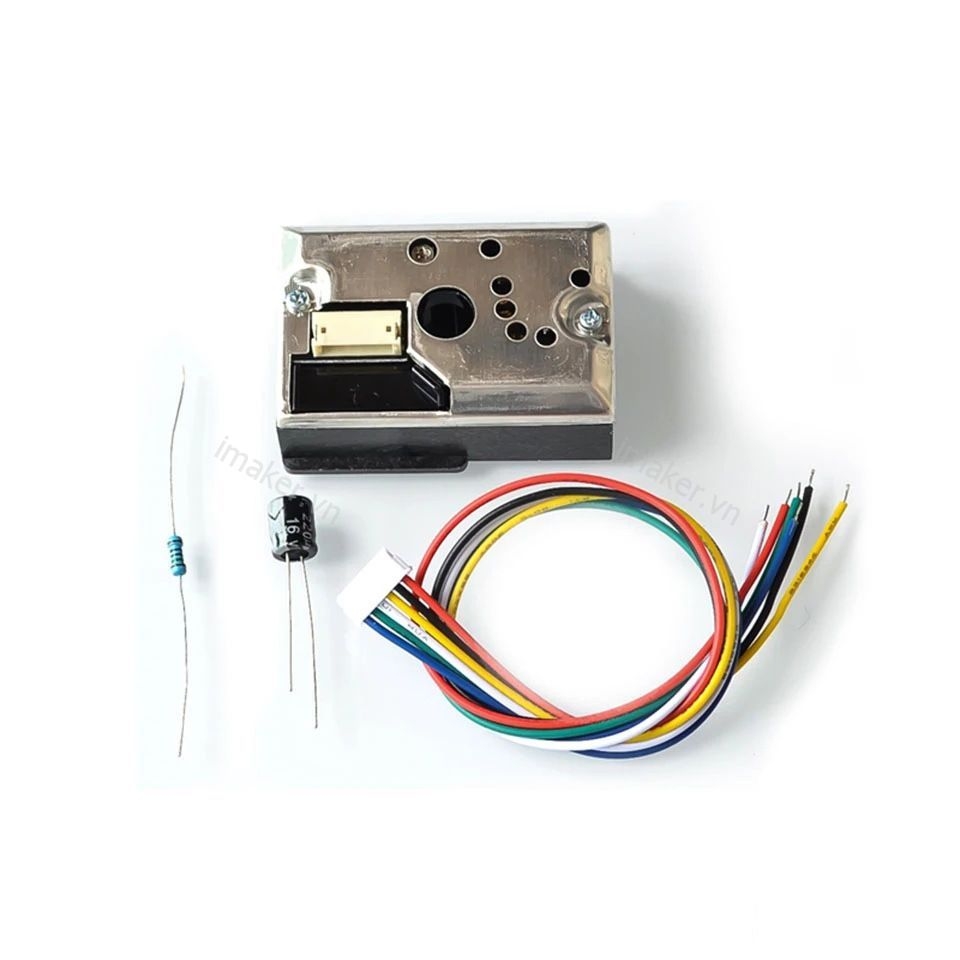

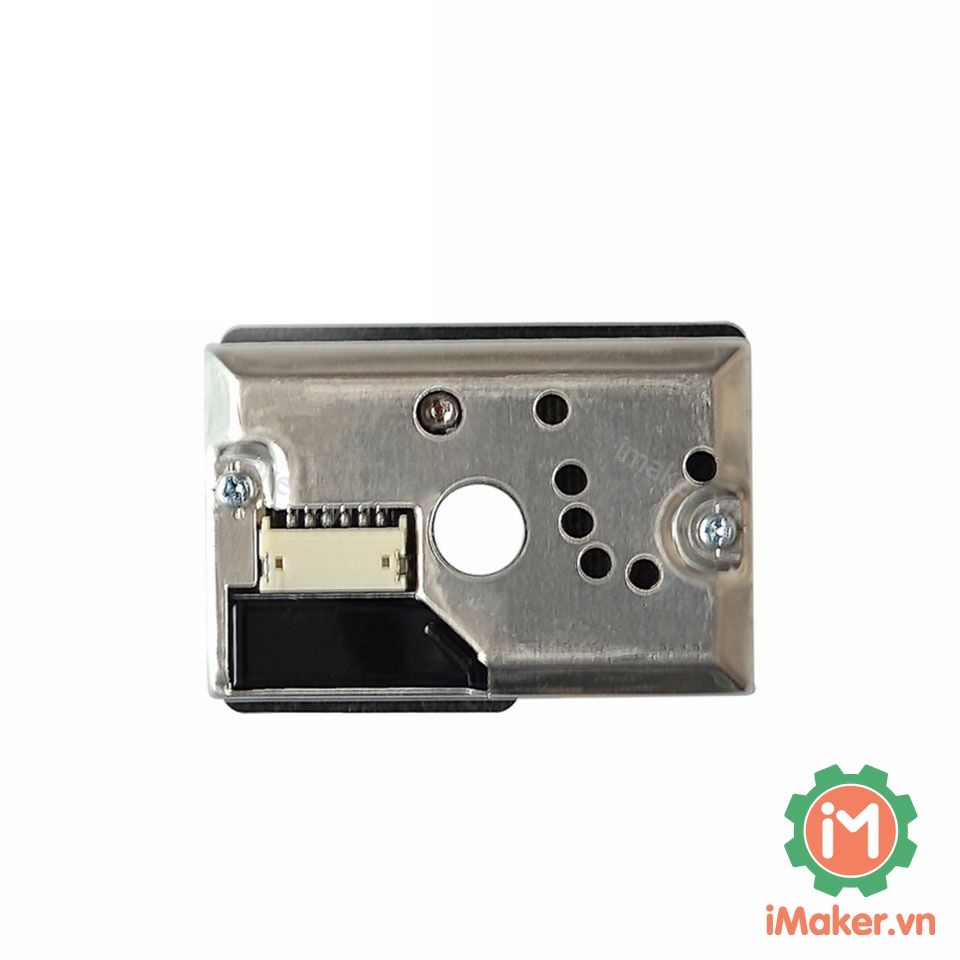

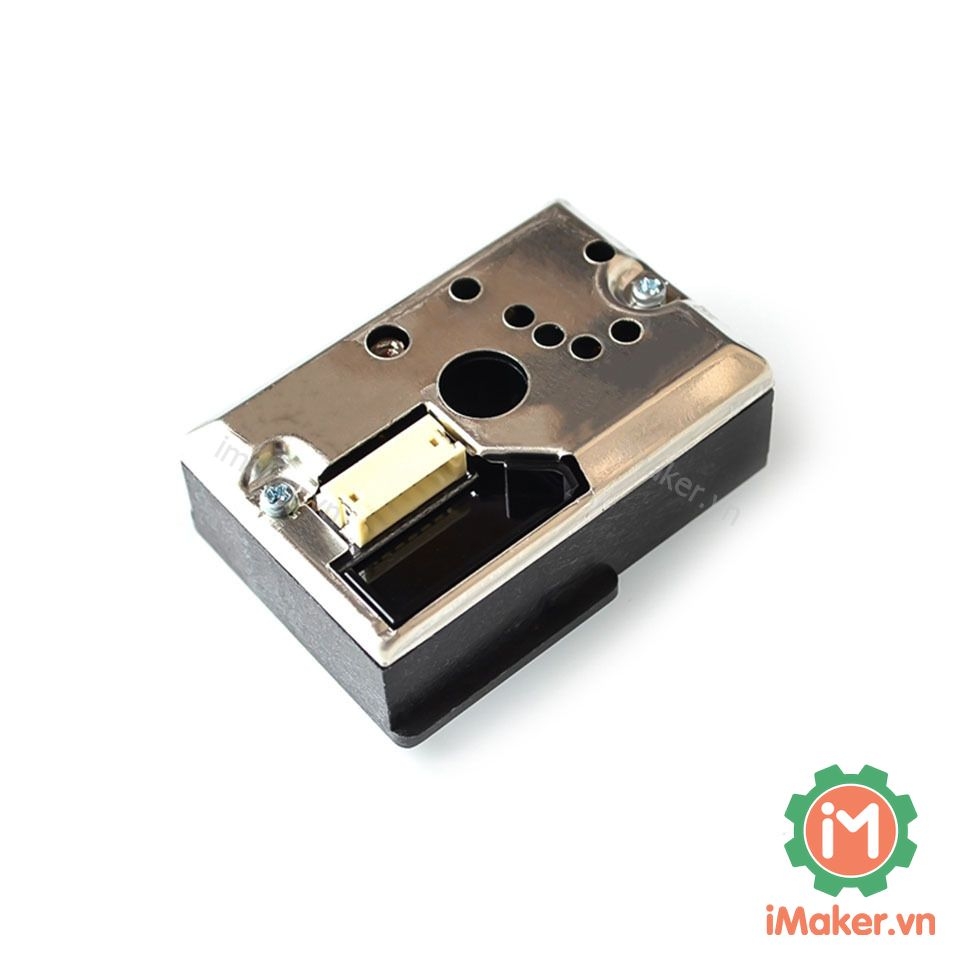

Cảm biến bụi Optical Dust Sensor PM2.5 GP2Y1010AU0F được sản xuất bởi hãng SHARP, được sử dụng để nhận biết nồng độ bụi PM2.5 trong không khí, nguyên lý hoạt động dựa trên LED phát hồng ngoại tích hợp bên trong cảm biến, khi có bụi vào thì sẽ bị khúc xạ , làm giảm đi cường độ tia hồng ngoại ==> điện áp thay đổi.
Thông số kỹ thuật :
- Nguồn: 3.3 VDC
- Dòng tiêu thụ: 10mA
- Ngõ ra: analog với tỉ lệ 0.5V ~ 0.1mg/m3
- Nhiệt độ hoạt động: -40 ~ 85 độ C

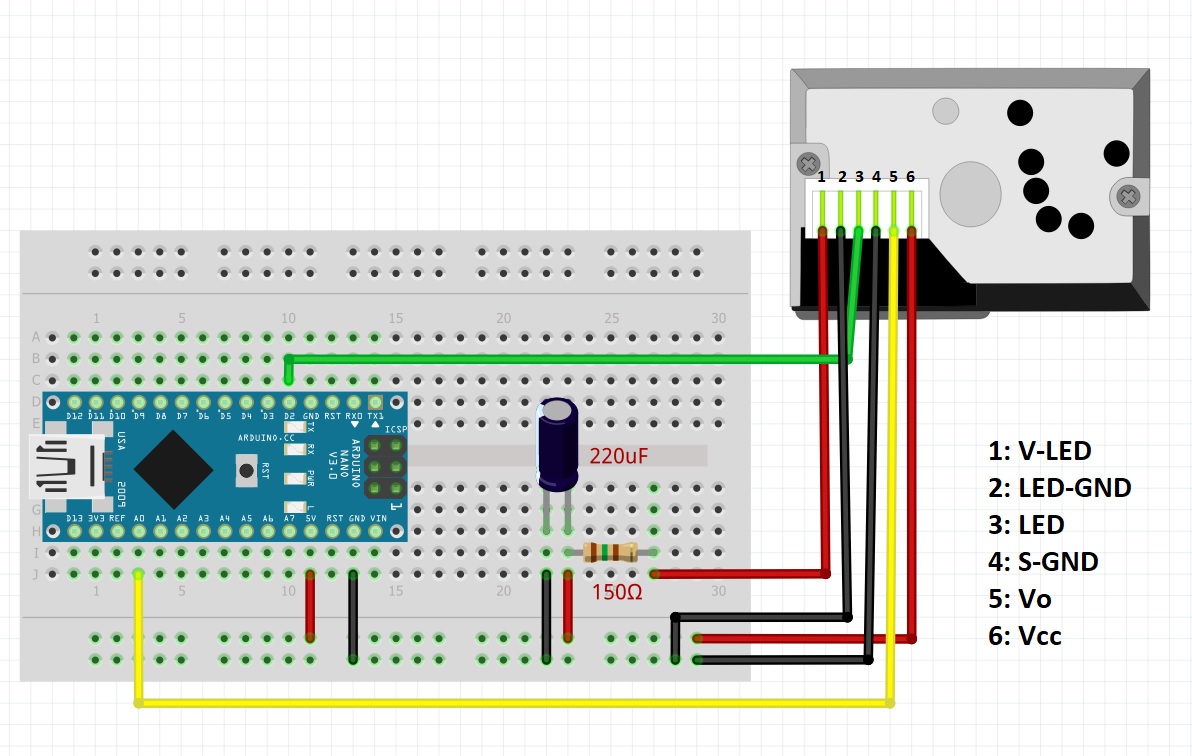

Sơ đồ dây:
Code tham khảo Arduino:
int measurePin = A0;
int ledPower = 2;
int samplingTime = 280;
int deltaTime = 40;
int sleepTime = 9680;
float voMeasured = 0;
float calcVoltage = 0;
float dustDensity = 0;
void setup(){
Serial.begin(9600);
pinMode(ledPower,OUTPUT);
}
void loop(){
digitalWrite(ledPower,LOW); // Bật IR LED
delayMicroseconds(samplingTime); //Delay 0.28ms
voMeasured = analogRead(measurePin); // Đọc giá trị ADC V0
delayMicroseconds(deltaTime); //Delay 0.04ms
digitalWrite(ledPower,HIGH); // Tắt LED
delayMicroseconds(sleepTime); //Delay 9.68ms
// Tính điện áp từ giá trị ADC
calcVoltage = voMeasured * (5.0 / 1024); //Điệp áp Vcc của cảm biến (5.0 hoặc 3.3)
// Linear Equation http://www.howmuchsnow.com/arduino/airquality/
// Chris Nafis (c) 2012
dustDensity = 0.17 * calcVoltage - 0.1;
Serial.print("Raw Signal Value (0-1023): ");
Serial.print(voMeasured);
Serial.print(" - Voltage: ");
Serial.print(calcVoltage);
Serial.print(" - Dust Density: ");
Serial.println(dustDensity);
delay(1000);
}
Tài liệu tham khảo:
Video tham khảo:
