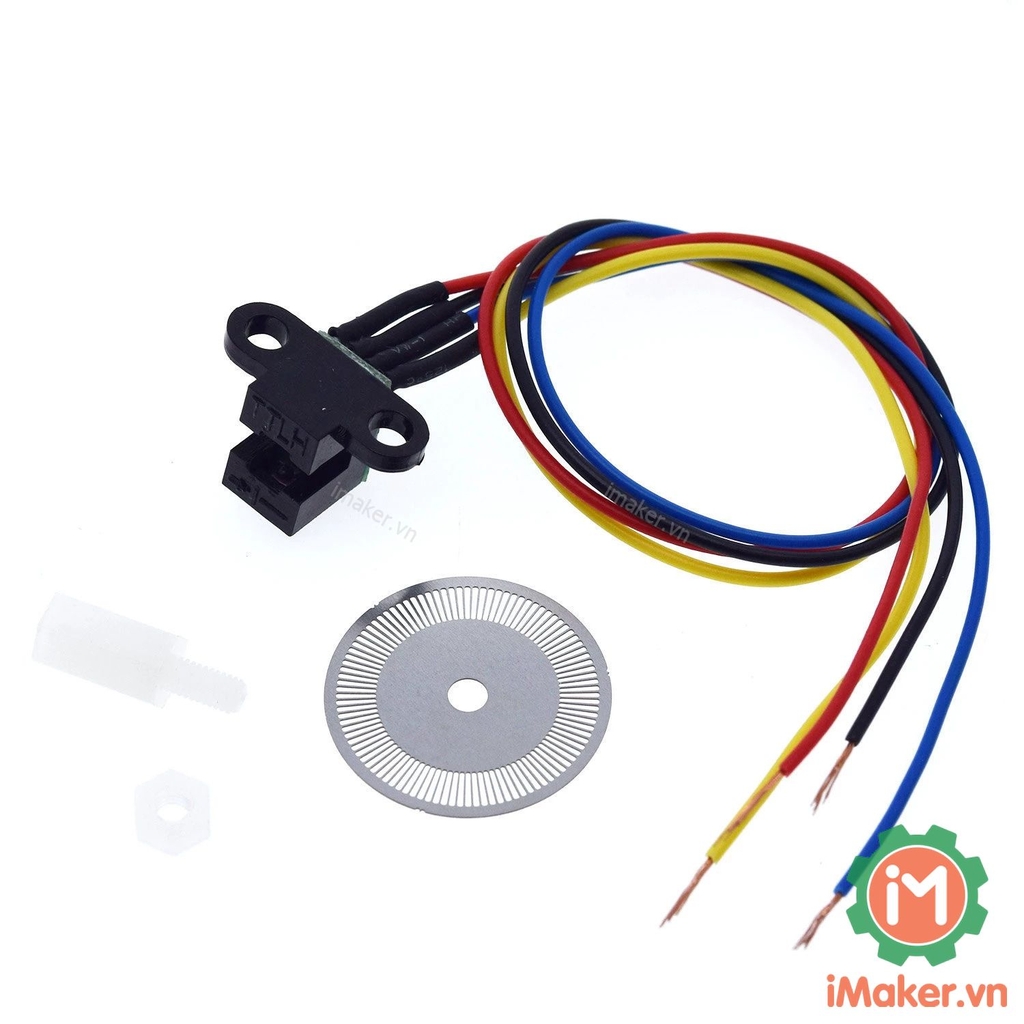

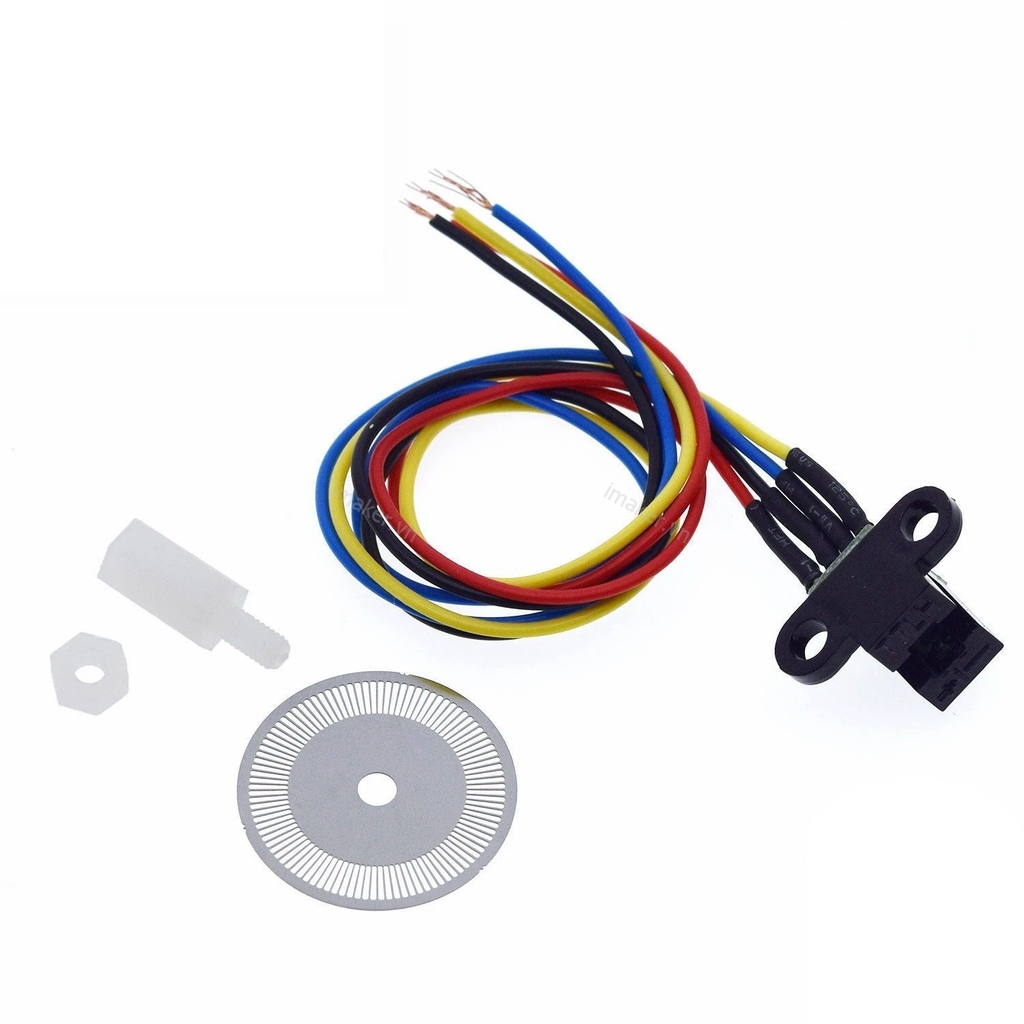

Bộ Encoder 100 xung 2 kênh AB gồm có Encoder quang 2 kênh AB kèm đĩa Encoder 100 xung giúp nhận biết tốc độ và chiều của trục quay, thích hợp với các mô hình Robot đơn giản.
Thông số kỹ thuật:
- Điện áp sử dụng: 3.3~5VDC (nên mắc nối tiếp qua trở 120 Ohm để đảm bảo an toàn).
- Số kênh Encoder: 2 kênh A, B (2 chanels)
- Dạng tín hiệu: cực thu hở NPN cần kéo trở 10k lên VCC để tạo thành mức cao.
- Số vạch xung trên đĩa Encoder: 100 vạch.
- Đường kính đĩa Encoder: 22mm
- Đường kính lỗ trong đĩa Encoder: 3.5mm
- Độ dày đĩa Encoder: 0.3mm
- Chất liệu đĩa Encoder: Thép.

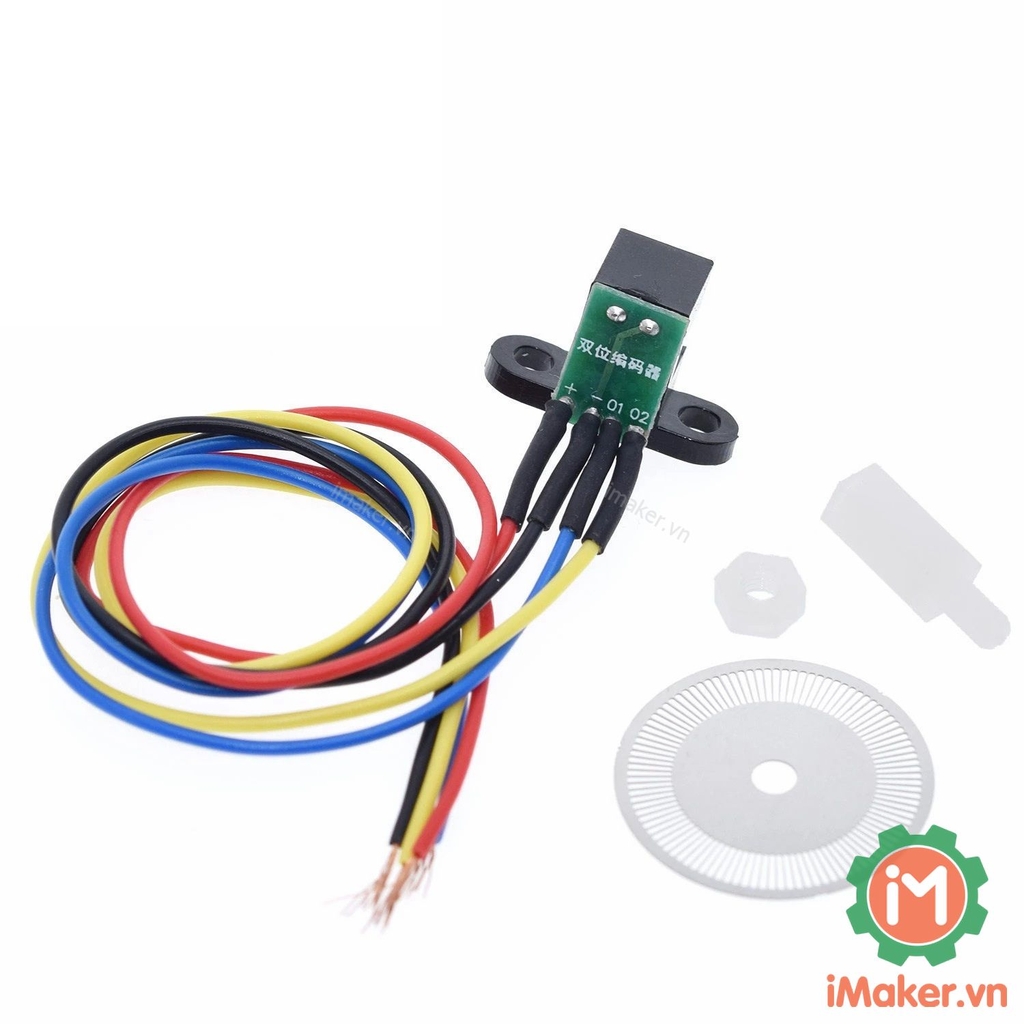

Sơ đồ kết nối:
- Dây đỏ (RED): VCC 3.3~5VDC (nên mắc nối tiếp qua trở 120 Ohm để đảm bảo an toàn).
- Dây đen (BLACK): GND 0VDC
- Hai dây còn lại là kênh A và kênh B tín hiệu trả ra dạng cực thu hở NPN cần kéo trở 10k lên VCC để tạo thành mức cao.
