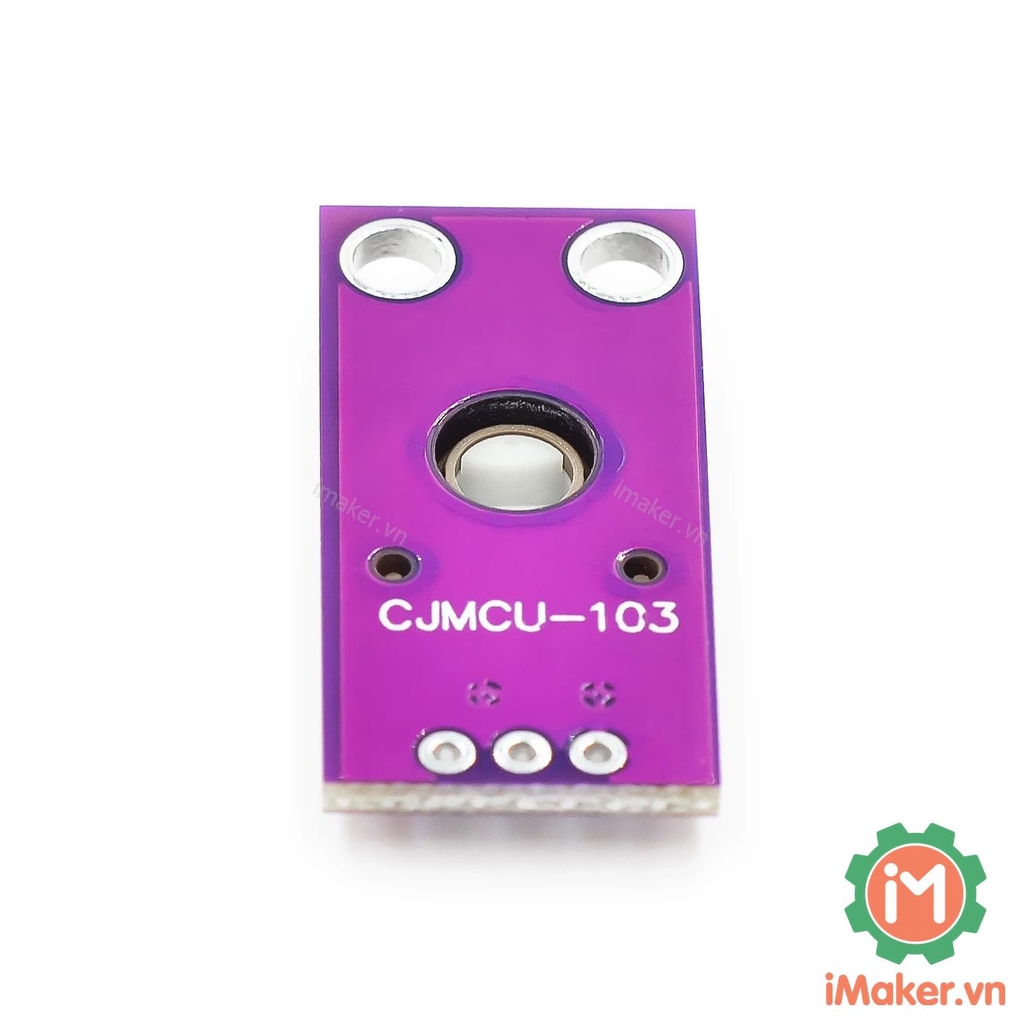

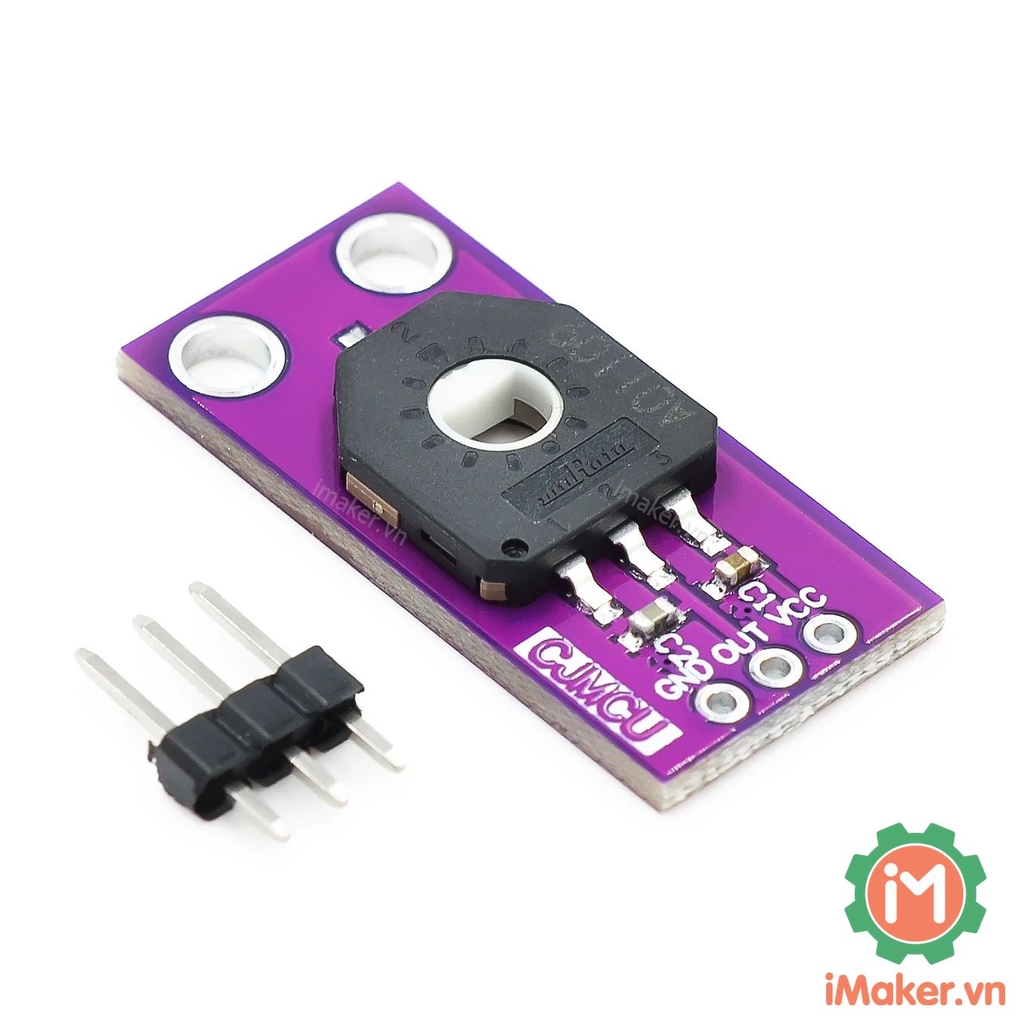

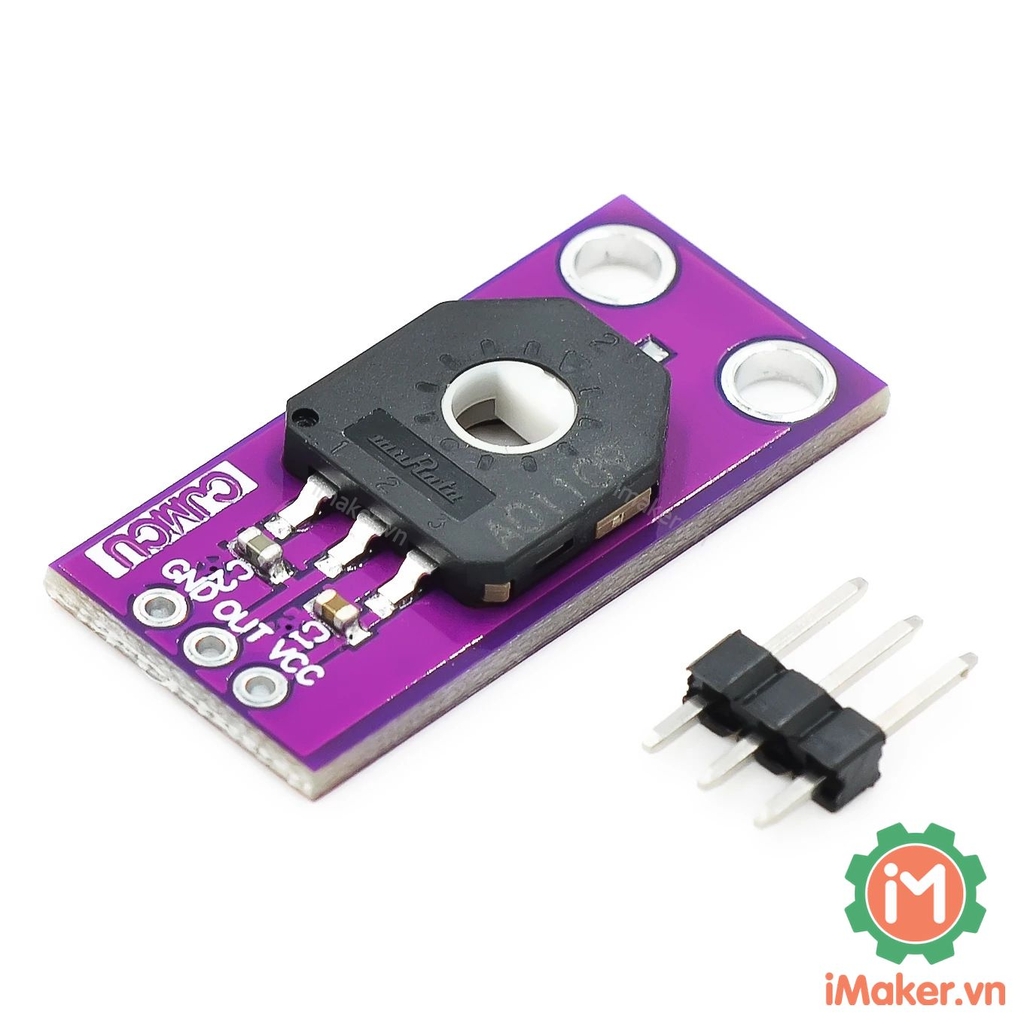

Cảm biến góc xoay MCU-103 SV01A103AEA01R00 Analog

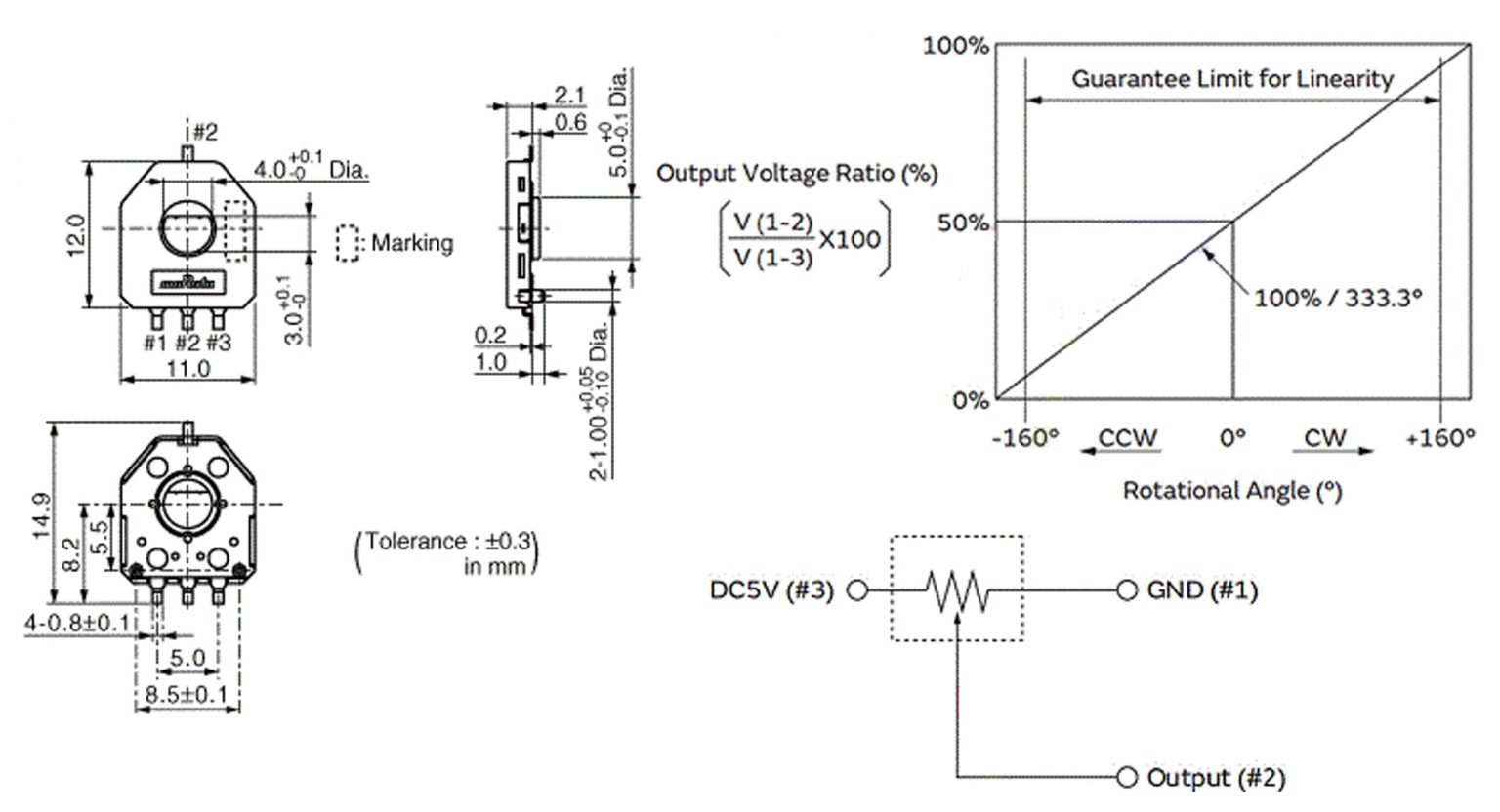

Cảm biến góc xoay SV01A103AEA01R00 Analog Rotation Angle Sensor được sử dụng để nhận biết góc xoay tối đa 333 độ, cảm biến thực tế là một biến trở được thiết kế dạng cầu phân áp nên giá trị trả ra là điện áp Analog tuyến tính với góc xoay của biến trở.

Thông số kỹ thuật:

• Dạng cấu tạo: biến trở.
• Giá trị biến trở: 10K Ohm
• Góc quay tối đa: 0~333 độ
• Kích thước: 28 x 13mm

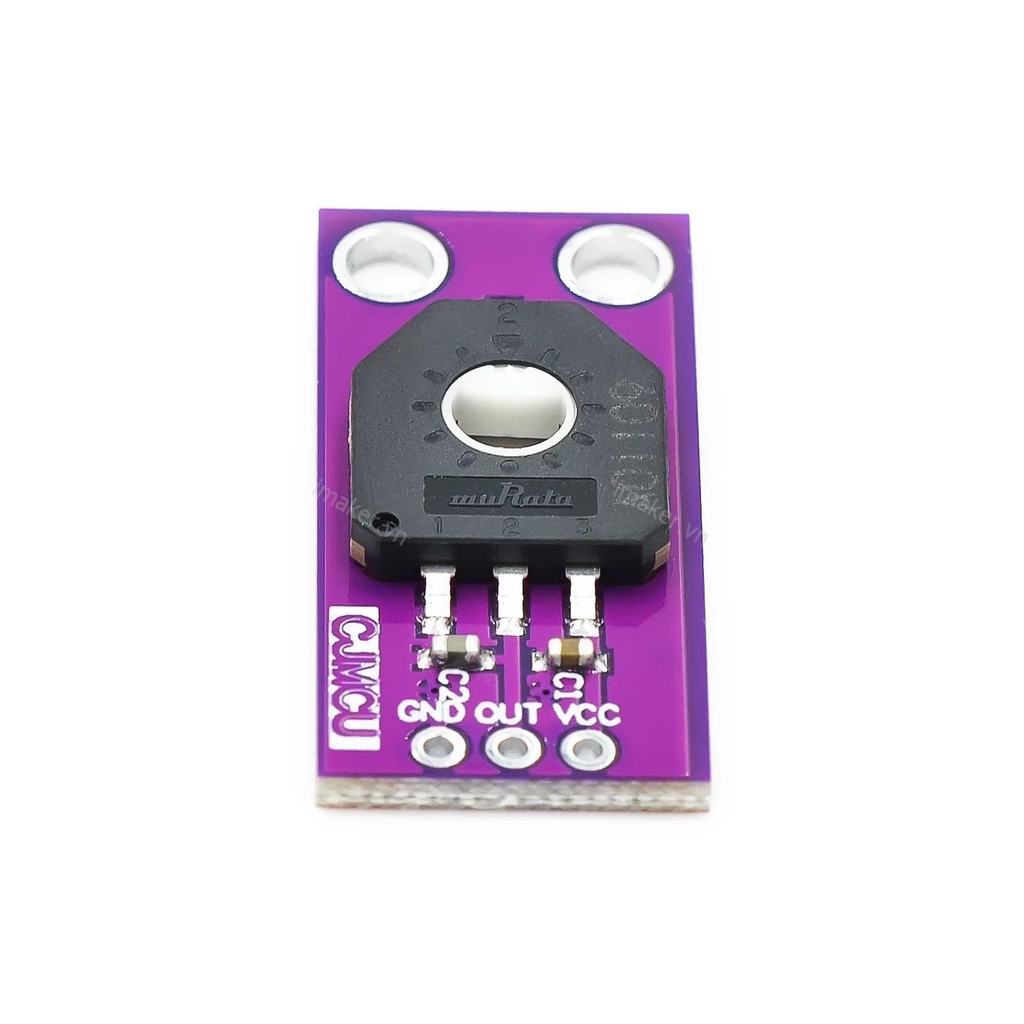

Sơ đồ chân:

1. Vcc             5V
2. GND           GND
3. Out             A0

Code tham khảo Arduino:

long x,y;
void setup() {
  Serial.begin(9600);
}
void loop() {
  x = analogRead(A0);
  y= map(x,0,1023,0,333);
  Serial.println(y);
  delay(500);
}

Tài liệu tham khảo:

• SV01A103AEA01R00 Datashee
