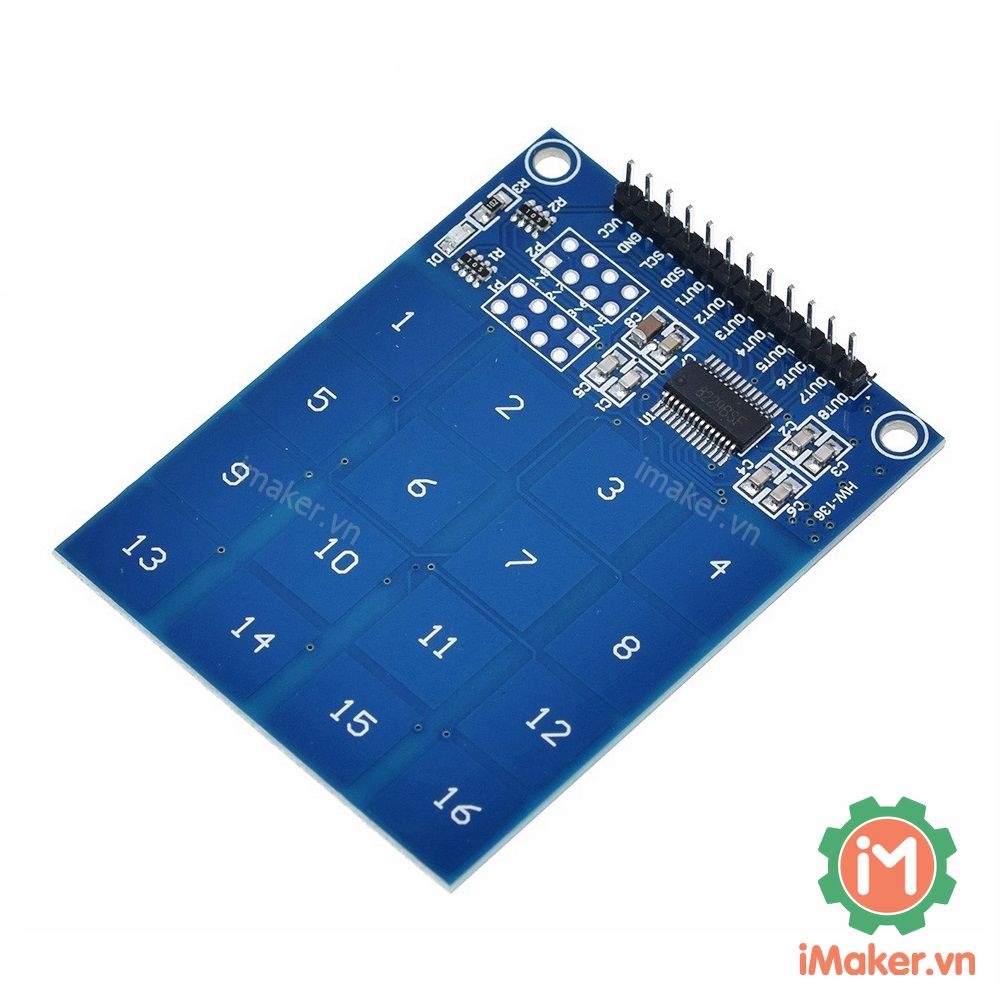

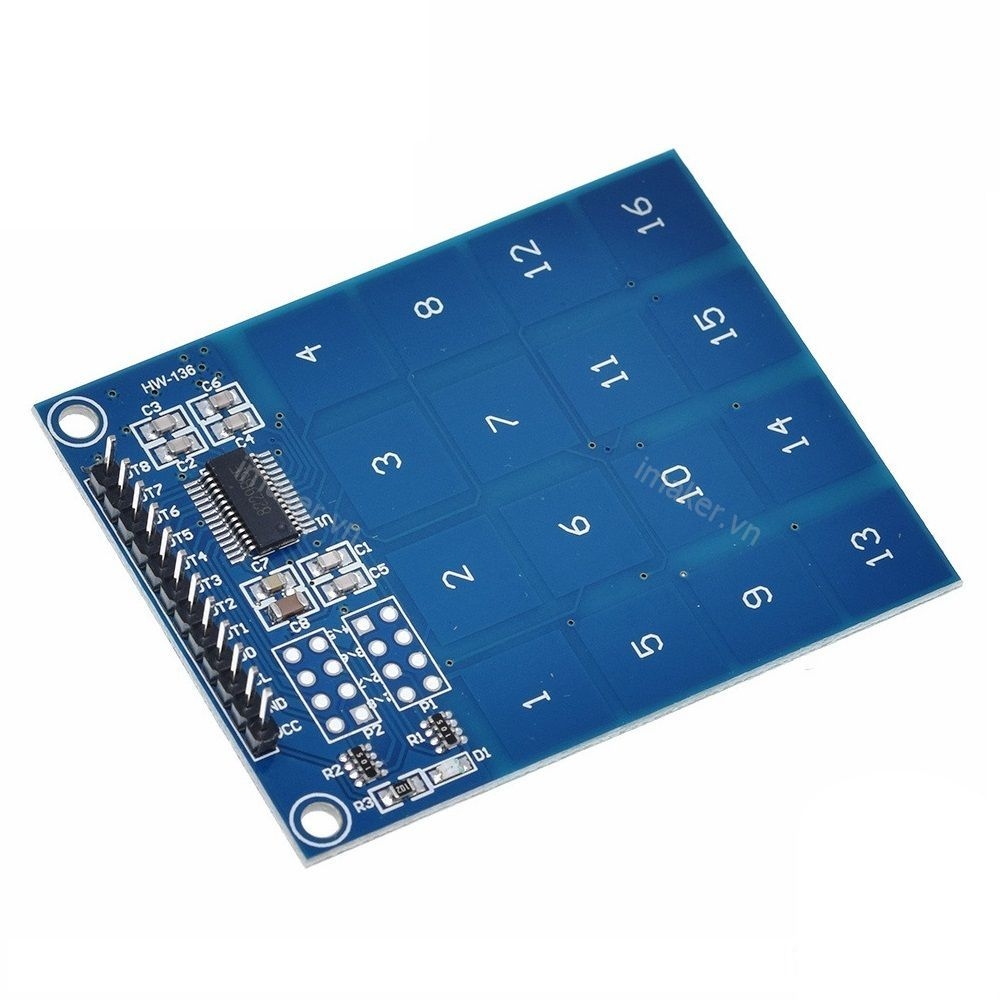

Bàn phím cảm ứng 16 chạm điện dung Capacitive Touch Button TTP229 được sử dụng để làm bàn phím, công tắc cảm ứng điện dung, công tắc ẩn,..., với khả năng có thể nhận biết điện dung từ tay người qua 16 vị trí cảm ứng với độ nhạy cao, bàn phím phù hợp với các ứng dụng cần độ bền, tạo sự độc đáo và chuyên nghiệp trong các ứng dụng điều khiển cảm ứng.
Thông số kỹ thuật:
- IC chính: TTP229
- Điện áp làm việc: 2.4~5.5VDC
- Dòng điện tiêu thụ: < 25uA
- 8 phím cảm ứng điện dung, tín hiệu tương ứng với 8 ngõ ra.
- Có các chân Jumper thiết lập các chế độ chuyên sâu.
- Kích thước: 49 x 64.5mm

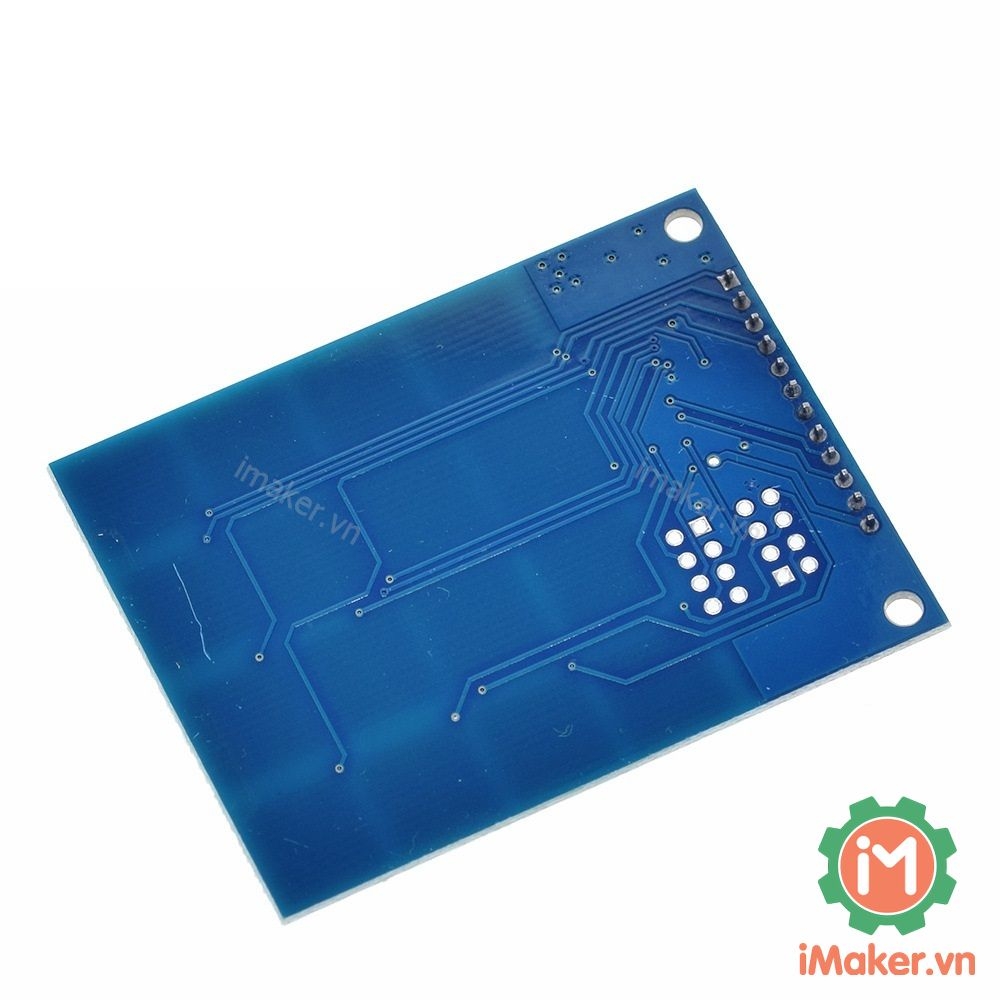

Sơ đồ chân:
Sơ đồ kết nối:16Key------------Arduino
Vcc-----------------5V
GND----------------GND
SCL-----------------2
SDO----------------3

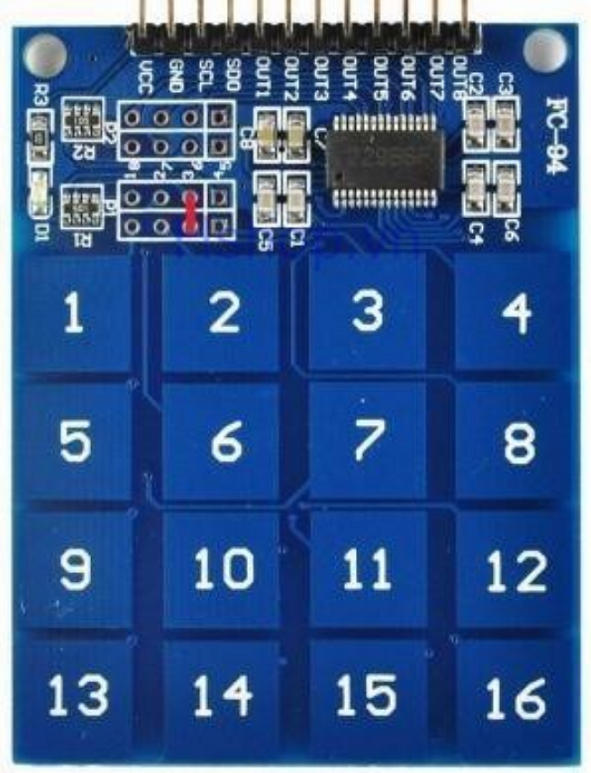

Lưu ý nối tắt 2 chân theo hình vẽ:
Code tham khảo Arduino:
#define pulse 2
#define data 3int old = 0;
void setup()
{
Serial.begin(9600);
pinMode(pulse, OUTPUT);
pinMode(data, INPUT);
}void loop()
{
int Key = getkey();
if (Key!=0&Key!=old)
{
Serial.print("PUSH--->");
Serial.println(Key);
}
old = Key;
delay(10);
}byte getkey(void)
{
byte cnt;
byte num = 0;
for(cnt = 1; cnt < 17; cnt++)
{
digitalWrite(pulse, LOW);
if (digitalRead(data) == 0)
num = cnt;
digitalWrite(pulse, HIGH);
}
return num;
}
