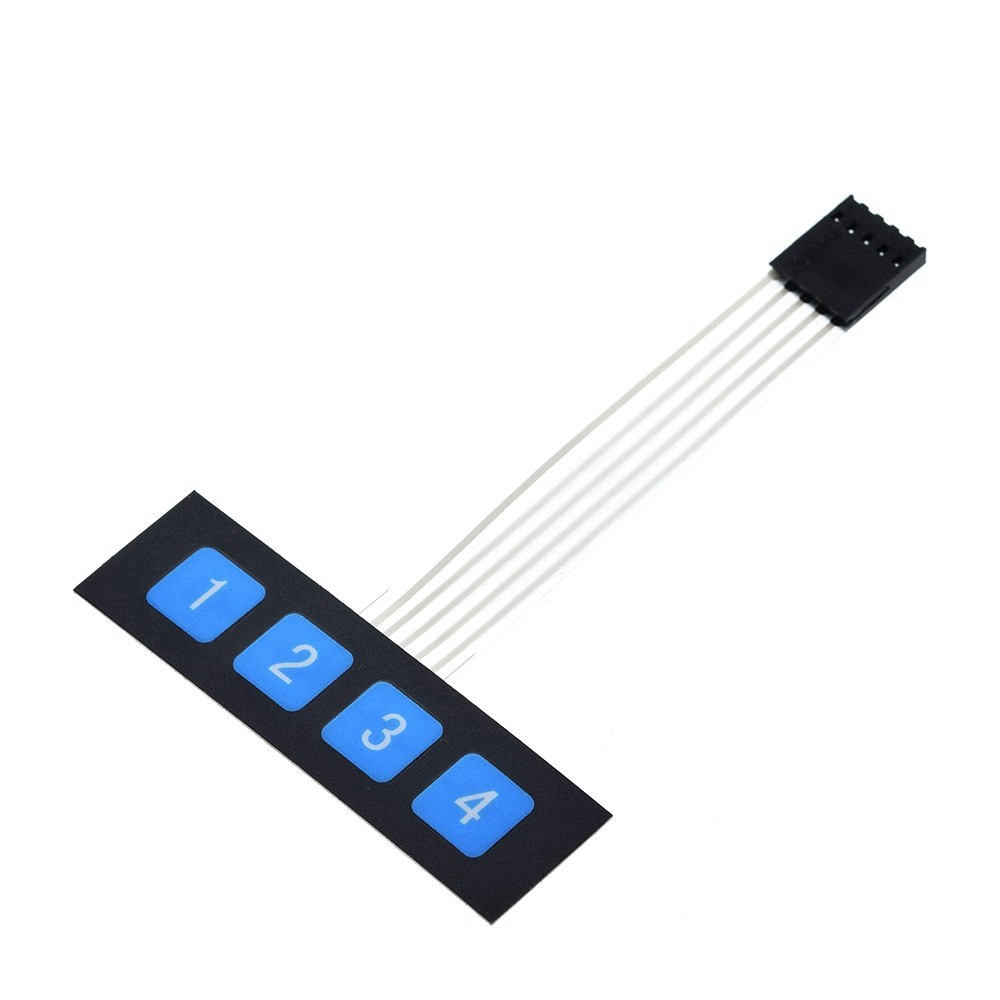

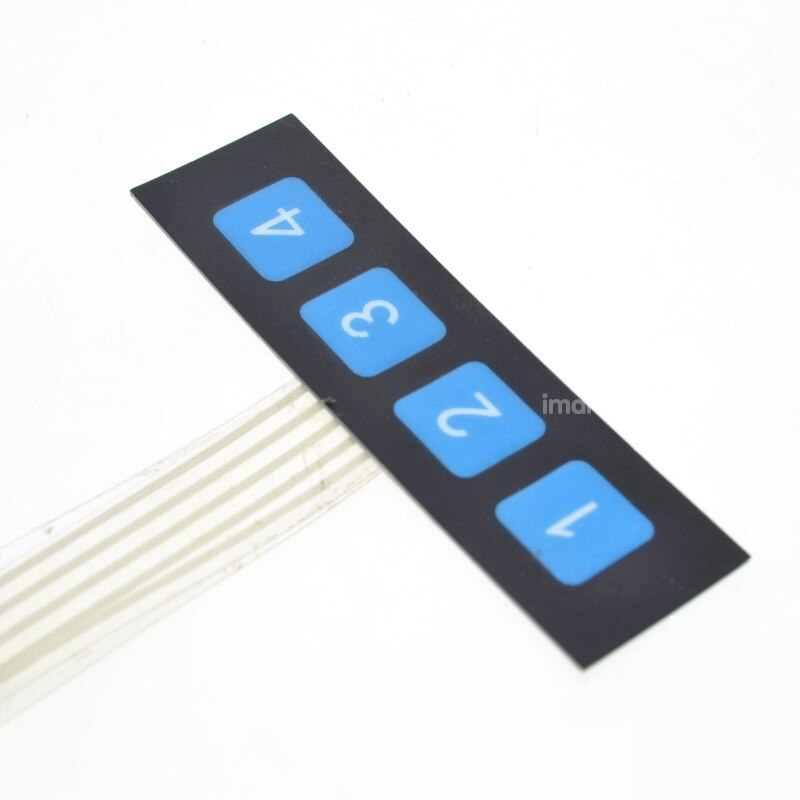

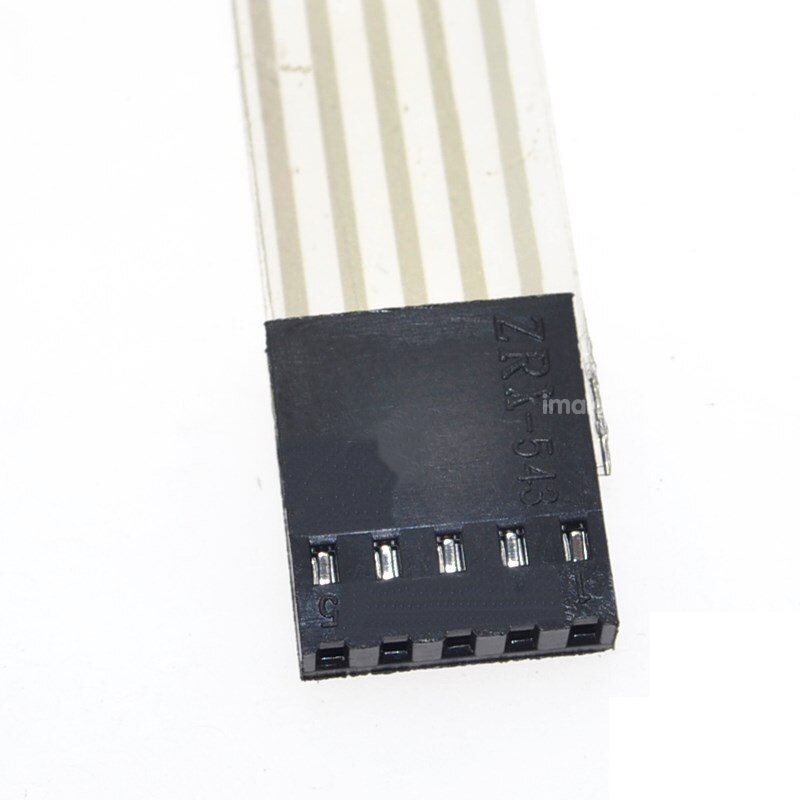

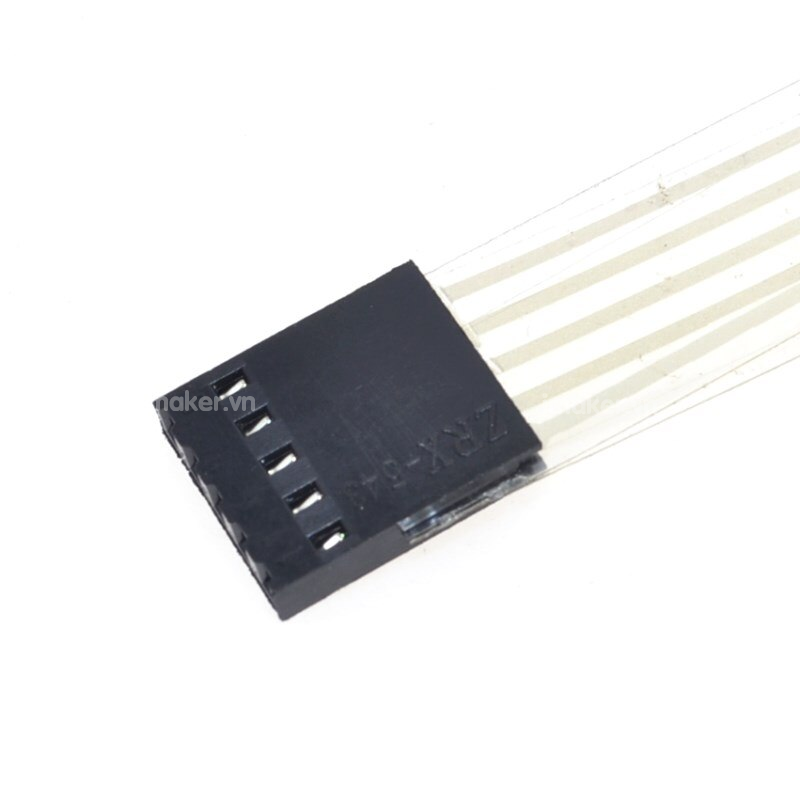

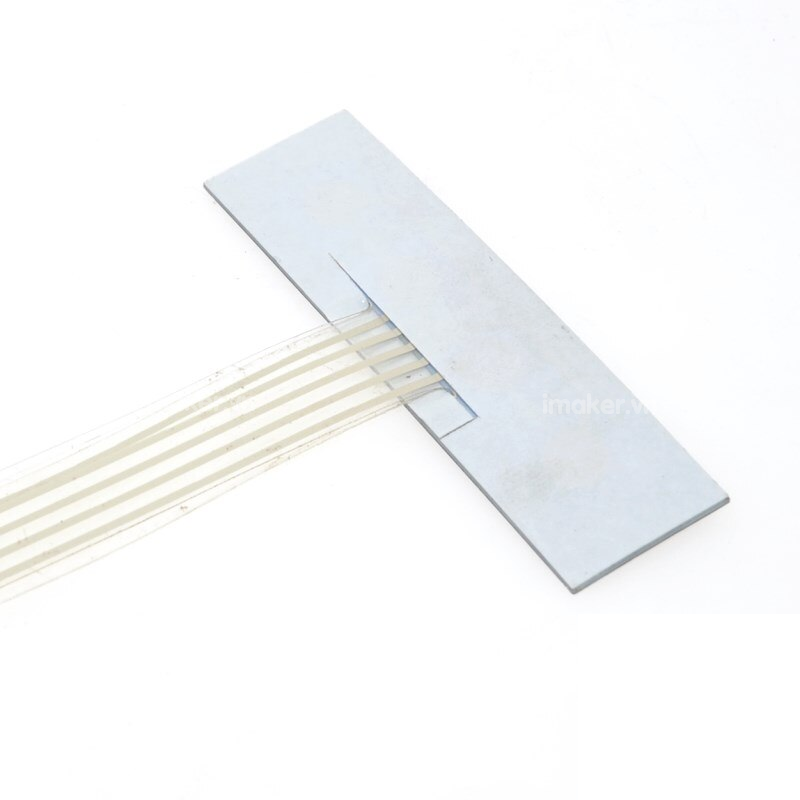

Bàn phím mềm 1x4 keypad

Bàn Phím Mềm 1x4 Phím có thiết kế nhỏ gọn, dễ kết nối và sử dụng, bàn phím có 1 chân chung để nối VCC hoặc GND, các chân còn lại sẽ xuất tín hiệu tương ứng với chân chung này khi có thao tác nhấn phím, phù hợp cho các ứng dụng điều khiển bằng phím bấm.

Thông số kỹ thuật:

• Số phím: 4 phím.
• Kích thước: 20 x 70mm
• Chiều dài cáp: 87mm

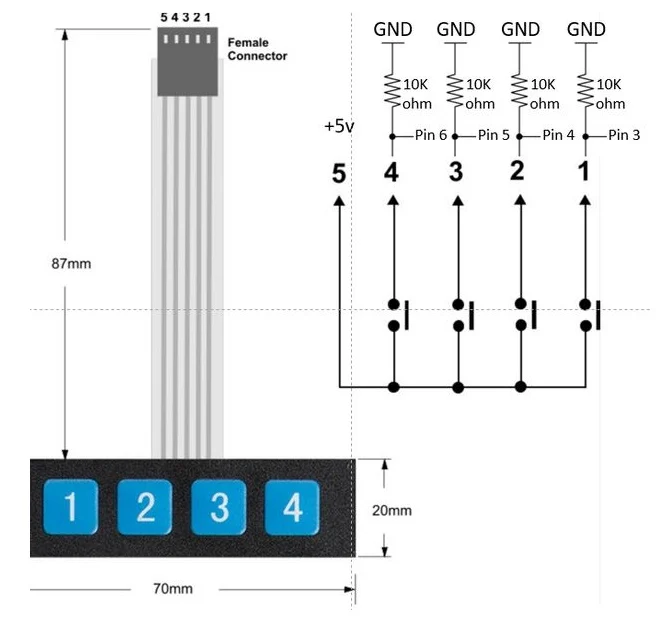

Sơ đồ chân:

Code tham khảo Arduino:

• Thư viện Keypad

/*
    1x4     Arduino
      1 -   2
      2 -   3
      3 -   4
      4 -   5
      5 -   6

Nạp code mở Serial Monitor, chọn No line ending, baud 9600
*/

#include "Keypad.h"

const byte Rows= 1; //number of rows on the keypad i.e. 4
const byte Cols= 4; //number of columns on the keypad i,e, 3

//we will definne the key map as on the key pad:

char keymap[Rows][Cols]=
{
{'3', '4', '1','2'}

};

byte rPins[Rows]= {2}; //Rows 0 to 3
byte cPins[Cols]= {3,4,5,6}; //Columns 0 to 2

Keypad kpd= Keypad(makeKeymap(keymap), rPins, cPins, Rows, Cols);

void setup()
{
     Serial.begin(9600);  // initializing serail monitor
}

//If key is pressed, this key is stored in 'keypressed' variable
//If key is not equal to 'NO_KEY', then this key is printed out
void loop()
{
     char keypressed = kpd.getKey();
     if (keypressed != NO_KEY)
     {
          Serial.println(keypressed);
     }
}

Video tham khảo:
