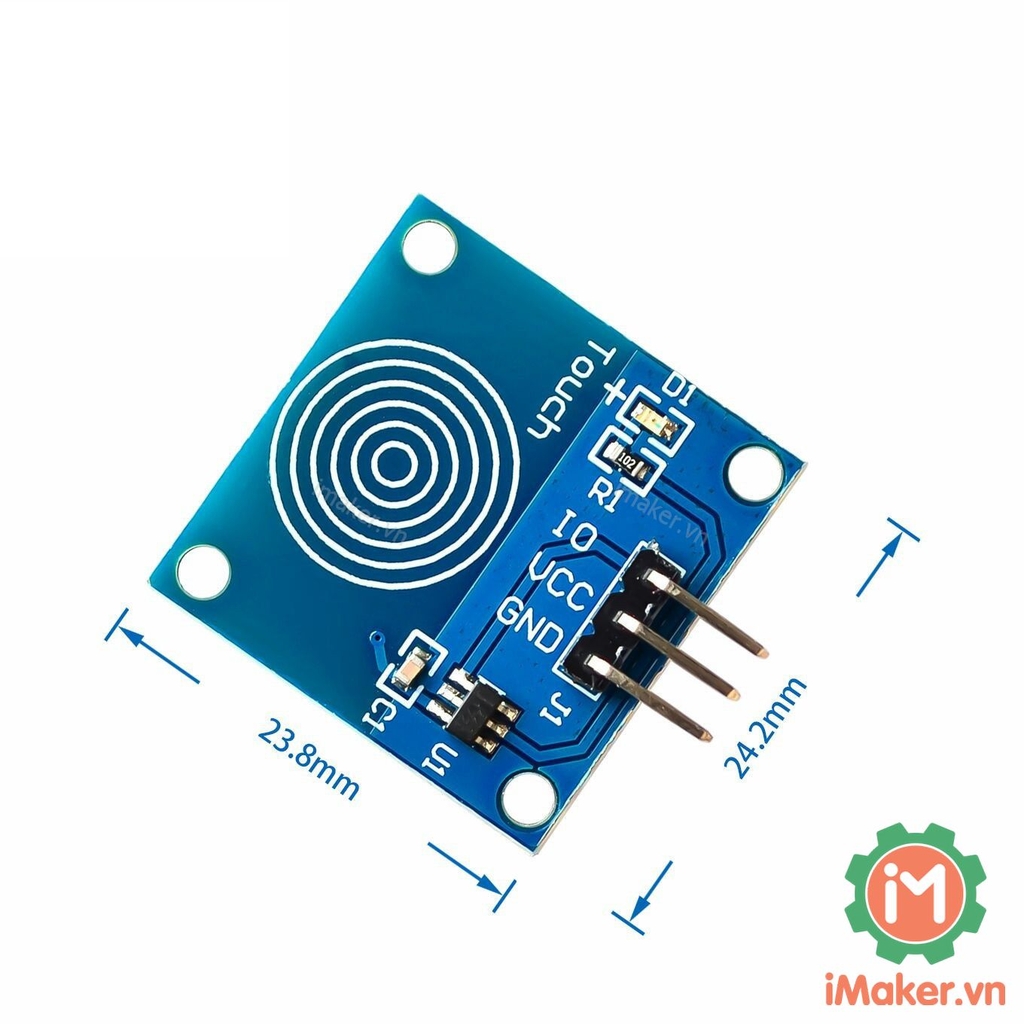

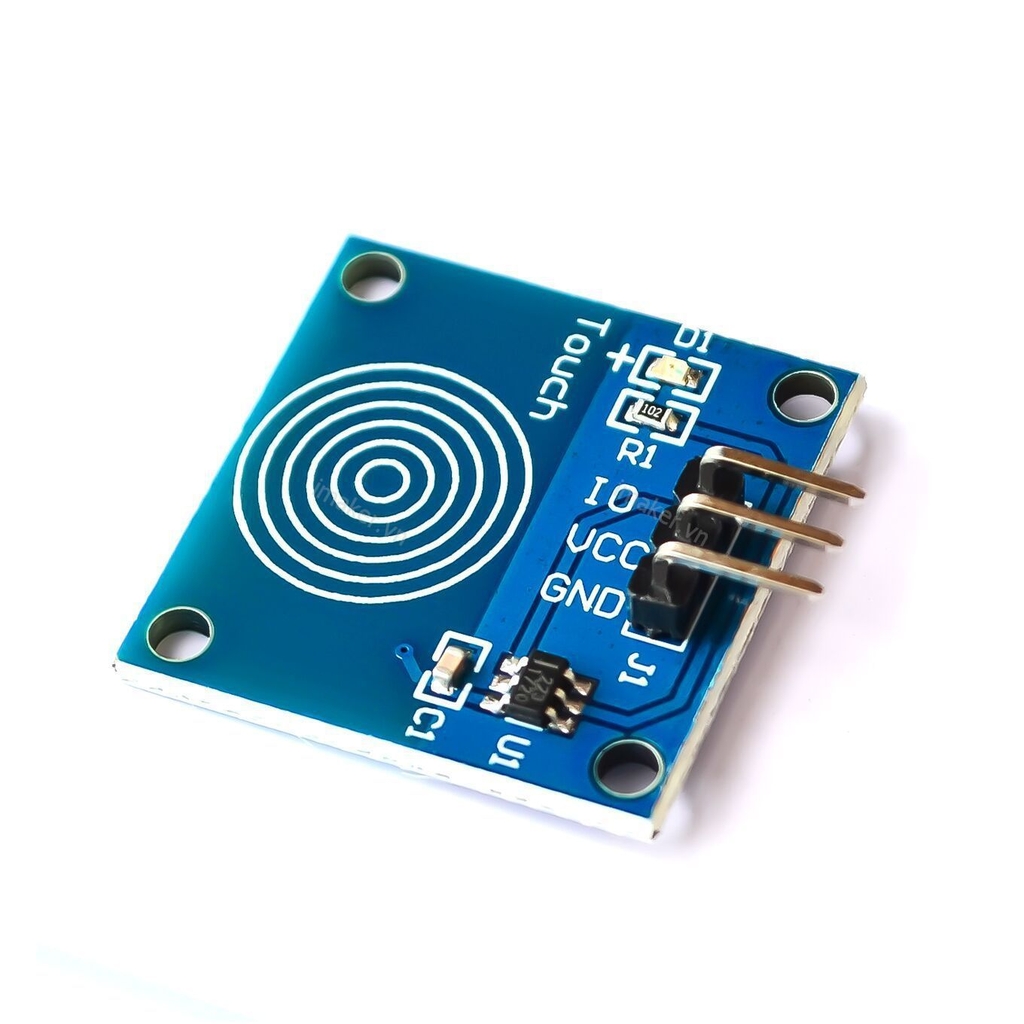

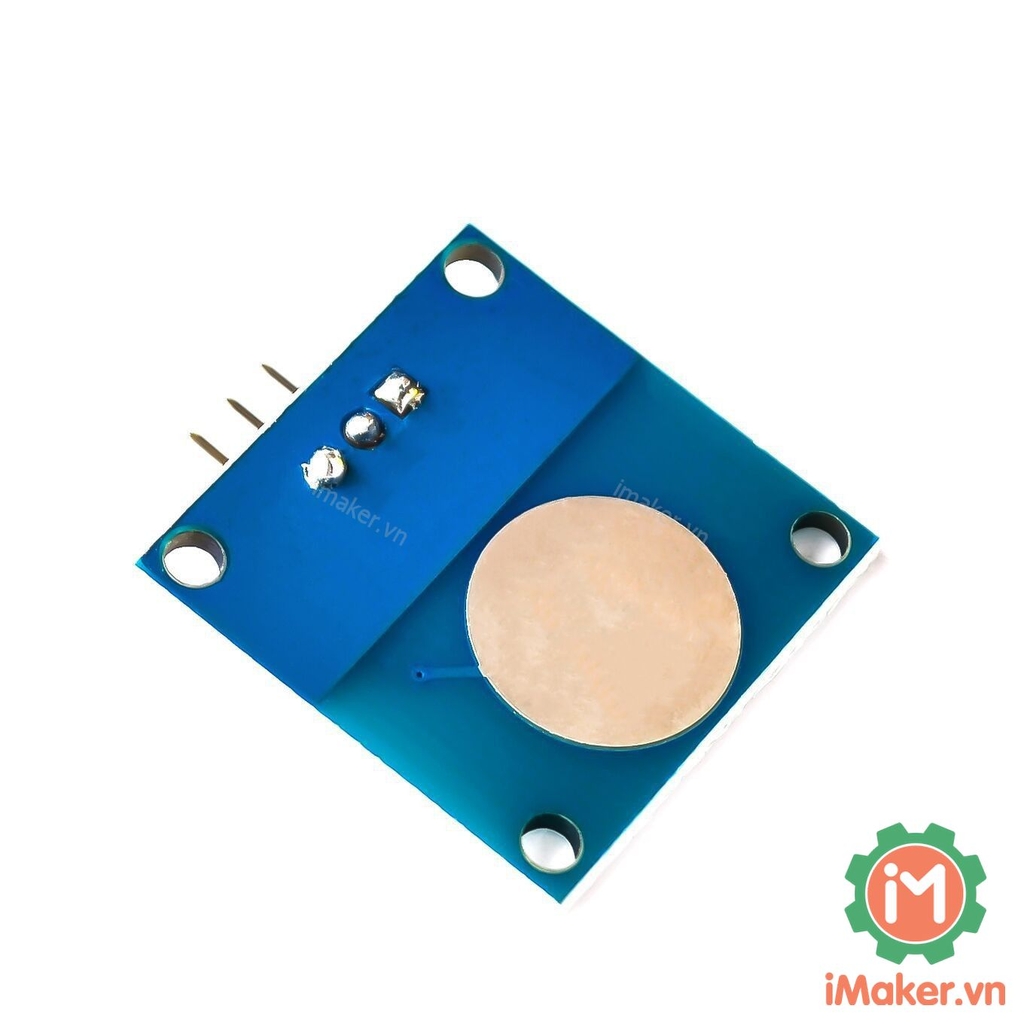

Cảm ứng 1 chạm điện dung Capacitive Touch Button TTP223B được sử dụng trong các ứng dụng cảm ứng điện dung: bàn phím, công tắc chìm, báo động,..., với ưu điểm có thể nhận biết thao tác chạm thông qua điện dung của tay người, cảm biến có thể phát hiện xuyên qua các vật thể phi kim có độ dày tối đa lên đến 5mm.
Thông số kỹ thuật:
- IC chính: TTP223B
- Điện áp làm việc: 3 ~ 5VDC
- Dòng điện tiêu thụ: 0.025mA
- Cảm ứng xuyên qua các phi kim như kính, nhựa, acrylic, ..., độ dày tối đa 5mm.

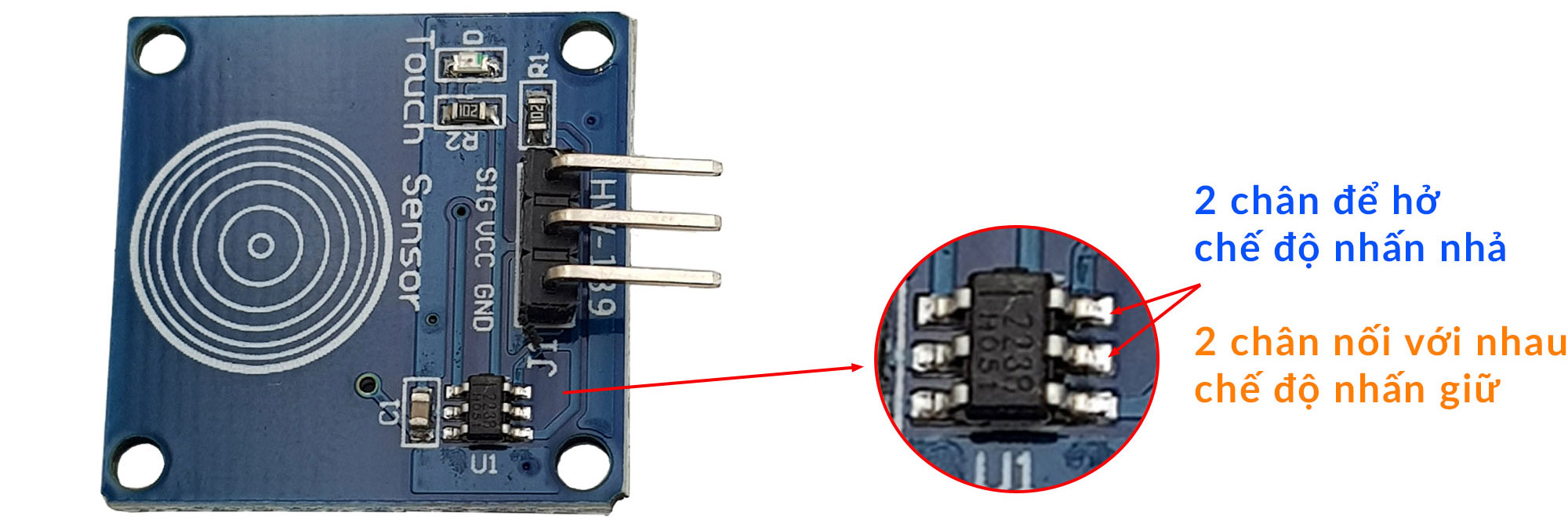

Sơ đồ chân:
- Cấp điện 3~5VDC vào chân VCC và GND.
- Nếu có thao tác chạm cảm ứng chân SIG sẽ xuất tín hiệu và đèn Led sẽ sáng báo hiệu.
Code tham khảo Arduino:
/*
VCC ----- 5V (Arduino)
I/O ----- 5 (Arduino)
GND ----- GND (Arduino)
*/
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.println(digitalRead(5));
}
Tài liệu tham khảo:
Video tham khảo:
