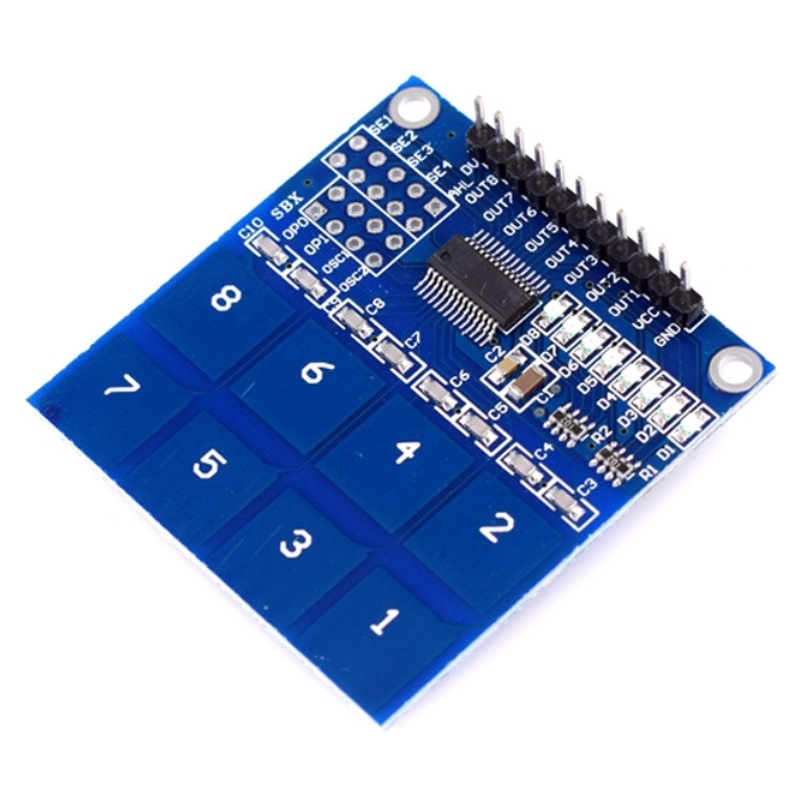

TTP226 Bàn phím cảm ứng điện dung 8 kênh

Mã sản phẩm: IMA456   |   Tình trạng: Còn 13 sản phẩm có sẵn
30.000₫
  • Nhập IMA-90 giảm 90%, tối đa 2K
  • Nhập IMA-5K giảm 5k, đơn từ 199K
  • Nhập IMA-35K giảm 35k, đơn từ 499K

Mô tả sản phẩm

Bàn phím cảm ứng 8 kênh điện dung TTP226 được sử dụng để làm bàn phím, công tắc cảm ứng điện dung, công tắc ẩn,…, với khả năng có thể nhận biết điện dung từ tay người qua 8 vị trí cảm ứng với độ nhạy cao, bàn phím cảm ứng 8 kênh phù hợp với các ứng dụng cần độ bền, tạo sự độc đáo và chuyên nghiệp trong các ứng dụng điều khiển cảm ứng.
Thông số kỹ thuật:

  • IC chính: TTP226
  • Điện áp làm việc: 2~5.5VDC
  • Dòng điện tiêu thụ: < 160uA
  • 8 phím cảm ứng điện dung, tín hiệu tương ứng với 8 ngõ ra.
  • Có các chân Jumper thiết lập các chế độ chuyên sâu.
  • Kích thước: 47.5 x 46mm

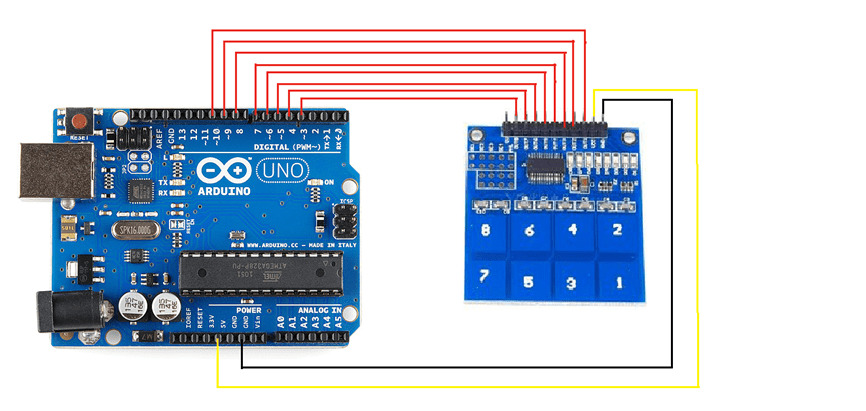

Sơ đồ chân:

Code tham khảo Arduino:

/*
         TTP226          Arduino
          VCC              5V
          GND              GND
          OUT1              3
          OUT2              4
          OUT3              5
          OUT4              6
          OUT5              7
          OUT6              8
          OUT7              9
          OUT8              10
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  if(digitalRead(3) == 1)
  {
    Serial.print("1");
  }

  if(digitalRead(4) == 1)
  {
    Serial.print("2");
  }

  if(digitalRead(5) == 1)
  {
    Serial.print("3");
  }

  if(digitalRead(6) == 1)
  {
    Serial.print("4");
  }

  if(digitalRead(7) == 1)
  {
    Serial.print("5");
  }

  if(digitalRead(8) == 1)
  {
    Serial.print("6");
  }

  if(digitalRead(9) == 1)
  {
    Serial.print("7");
  }

  if(digitalRead(10) == 1)
  {
    Serial.print("8");
  }
}

Tài liệu tham khảo:

Video tham khảo:
