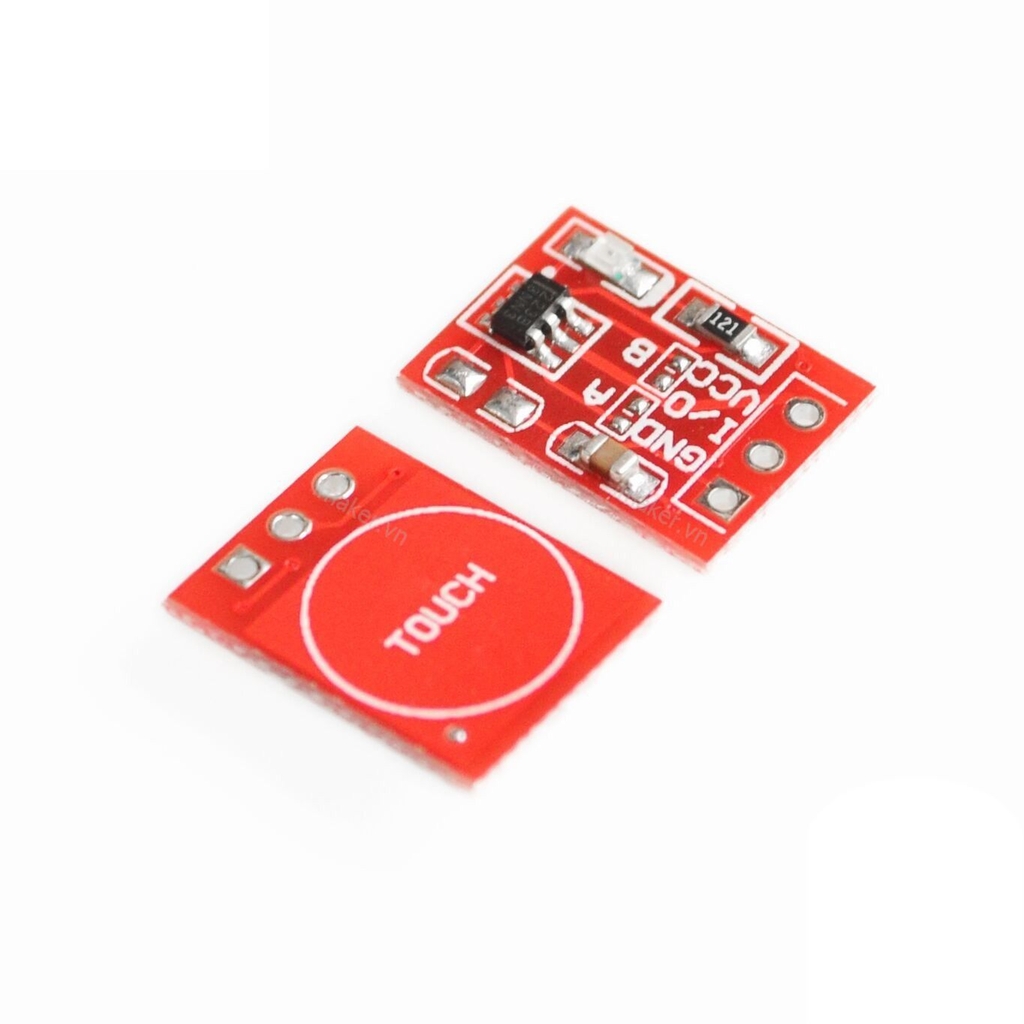

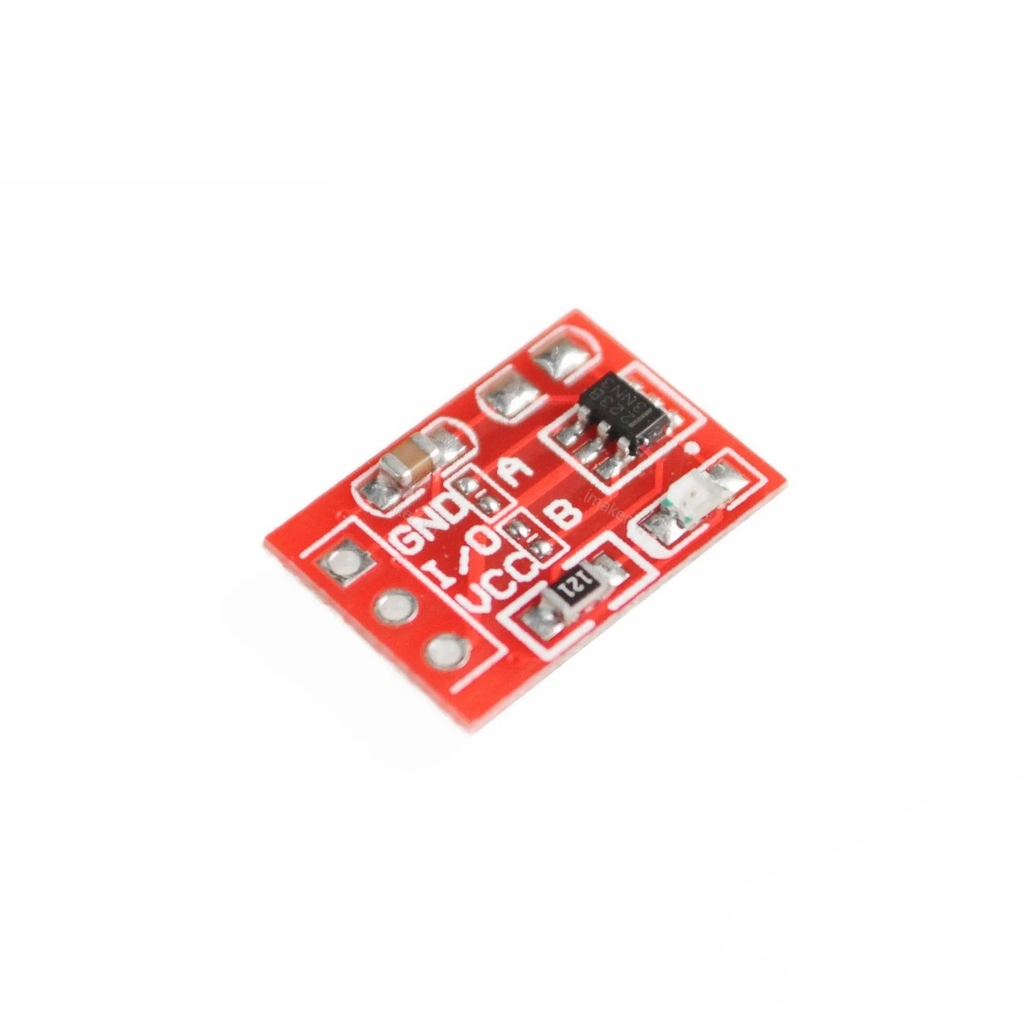

Cảm ứng 1 chạm điện dung Capacitive Touch Button TTP223B mini có kích thước nhỏ gọn và giá thành rẻ, thường được sử dụng trong các ứng dụng cảm ứng điện dung: bàn phím, công tắc cảm ứng, báo động,...
Thông số kỹ thuật:
- IC: TTP23B
- Điện áp: 3 - 5 VDC
- Dòng tiêu thụ: 0.025mA
- Cảm ứng xuyên qua các phi kim như kính, nhựa,...

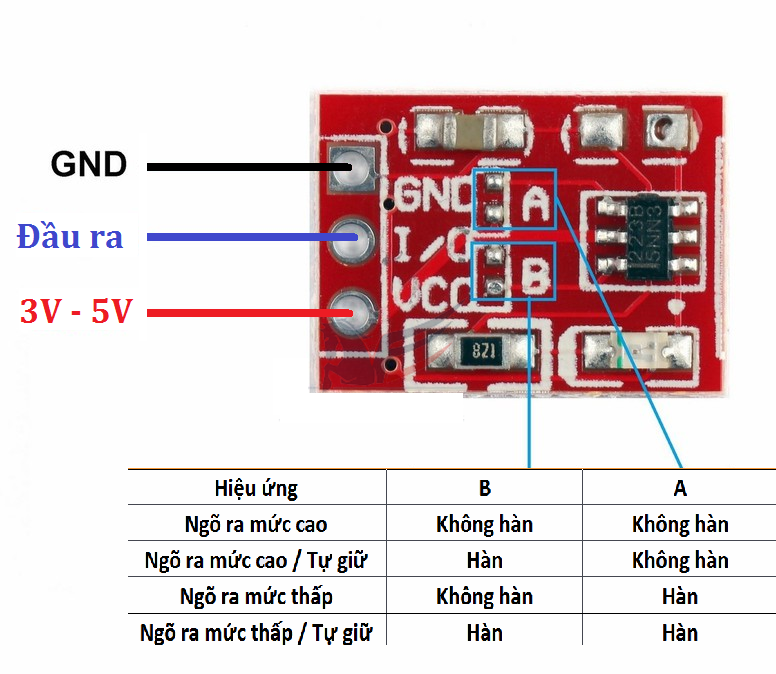

Sơ đồ chân:
Code tham khảo Arduino:
/* VCC ----- 5V (Arduino) I/O ----- 5 (Arduino) GND ----- GND (Arduino) */ void setup() { Serial.begin(9600); } void loop() { Serial.println(digitalRead(5)); }
Video tham khảo:
