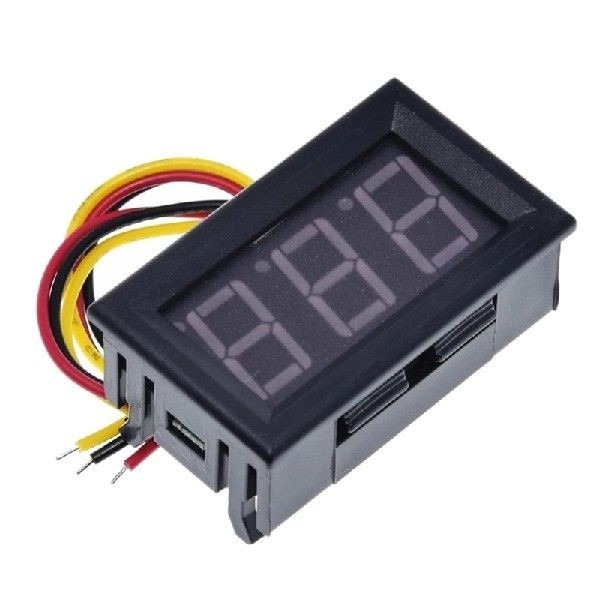

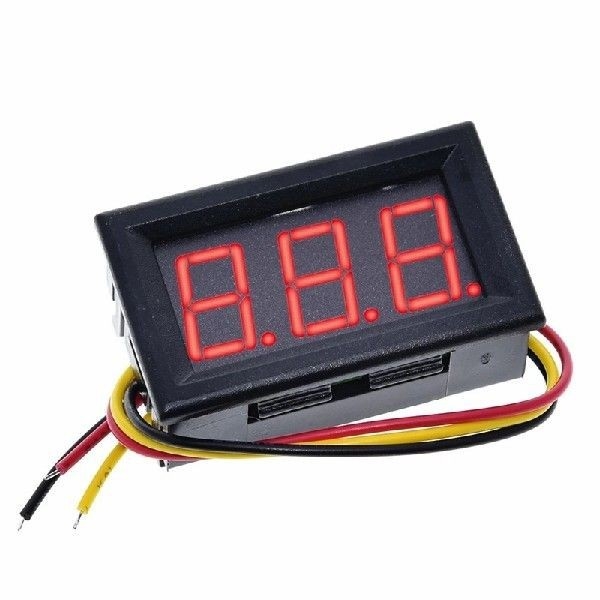

Đồng hồ đo áp DC 3 dây 0~30VDCđược sử dụng để đo và theo dõi điện áp DC, vì sử dụng đây đo rời với dây cấp nguồn nuôi nên điện áp đo được có dải rộng từ 0 ~ 30VDC, mạch có thiết kế nhỏ gọn, tiện lắp đặt, Led 0.56" hiển thị rõ ràng, độ bền cao, phù hợp với nhiều ứng dụng khác nhau.
Thông số kỹ thuật:
- Nguồn nuôi: 4.5 ~ 20VDC (Kiểm nghiệm thực tế).
- Dải điện áp đo: 0 ~ 30VDC.
- Độ phân giải: 0.1VDC
- Dòng tiêu thụ: < 20mA.
- Hiển thị: 3 led 7 đoạn 0.56" màu đỏ.
- Thời gian lấy mẫu: 500ms/lần.
- Kích thước: 48 x 29 x 22mm.
- Khối lượng: 25g.
Hướng dẫn sử dụng:

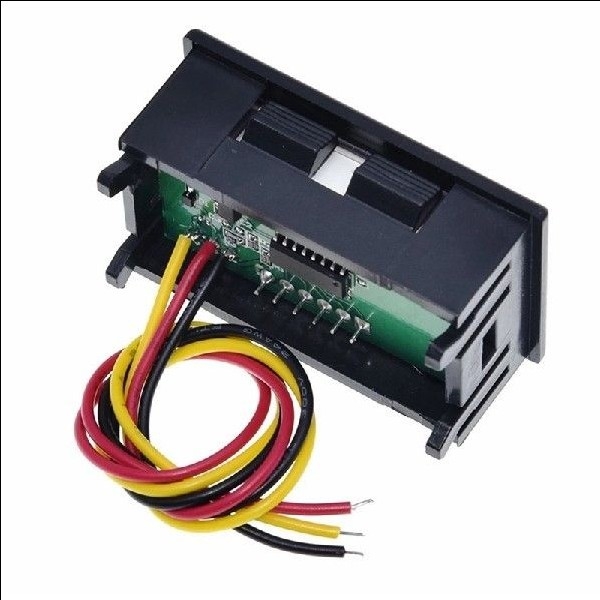

2 dây cấp nguồn là hai dây đỏ đen, cấp nguồn từ 4.5 ~ 30VDC để đồng hồ hoạt động, dây còn lại có thể màu trắng hoặc vàng là dây đo, dây này có thể đo được từ 0 ~ 30VDC, lưu ý cần mắc chung MASS (GND) của đồng hồ và tải cần đo.
