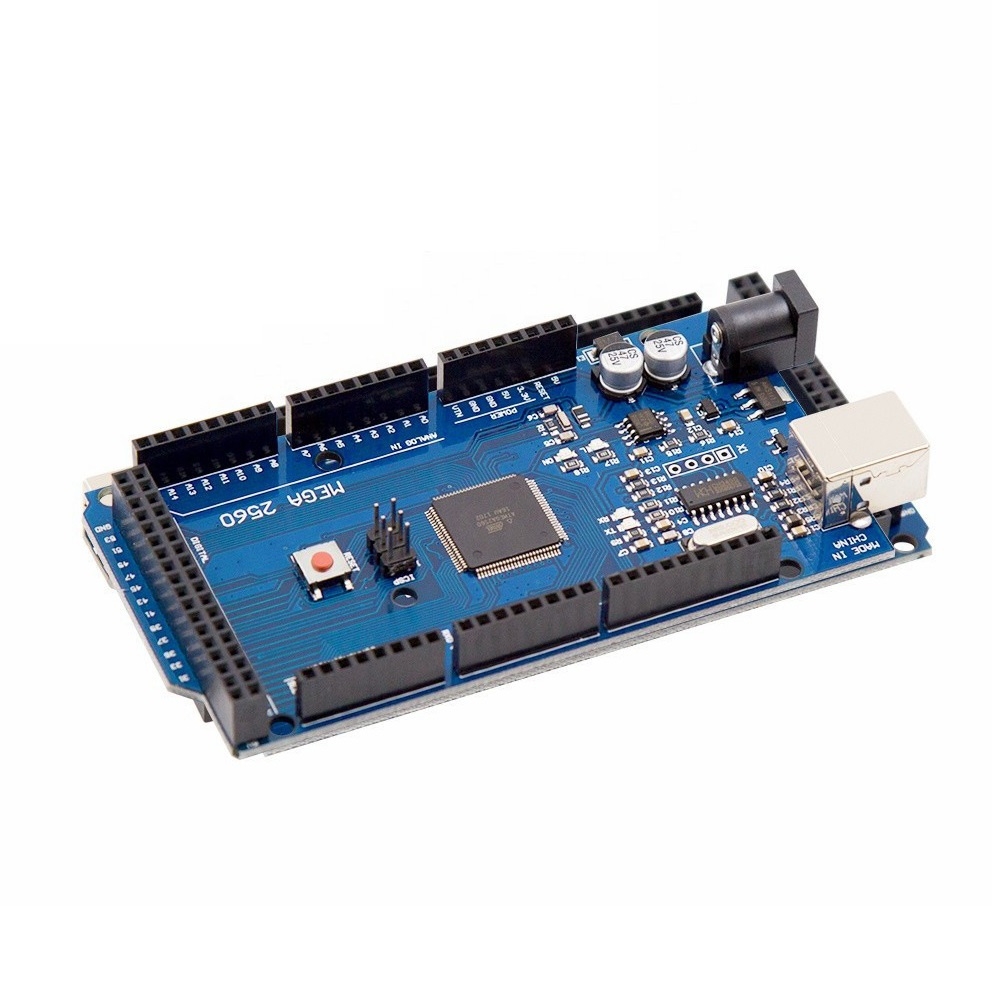

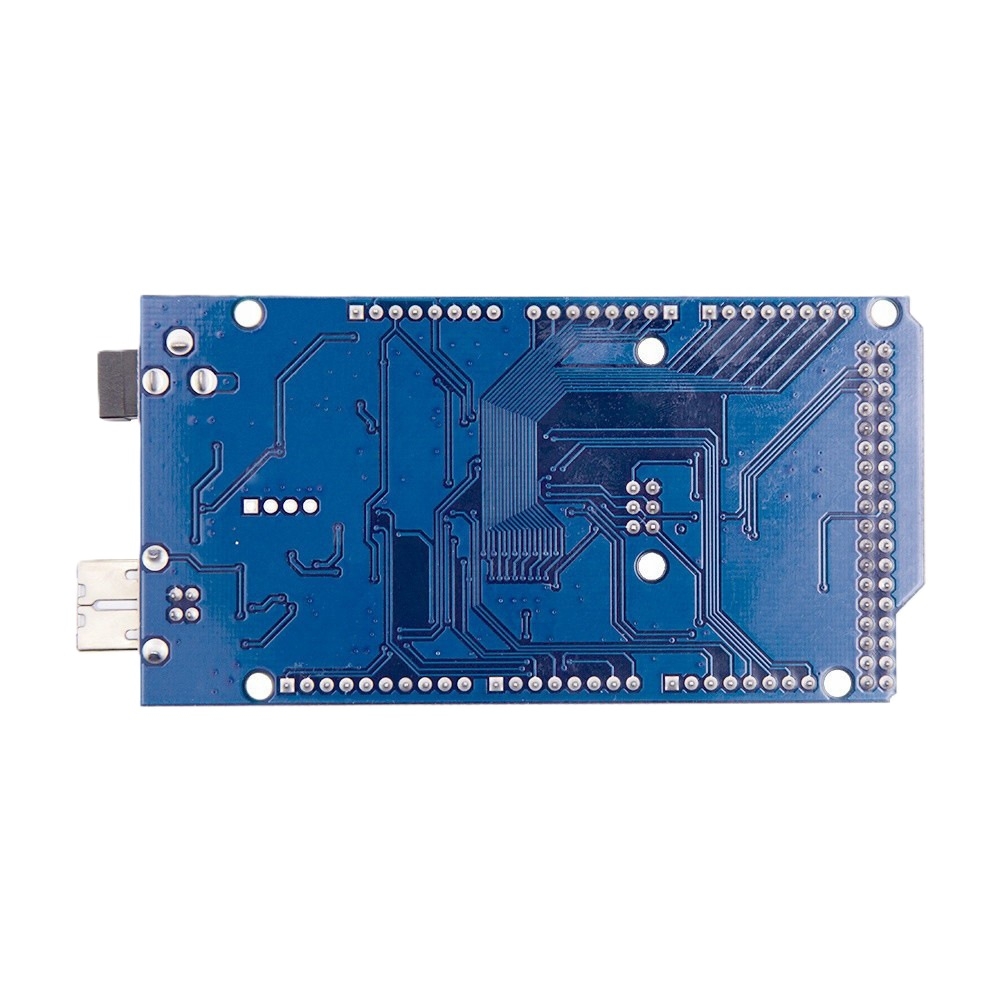

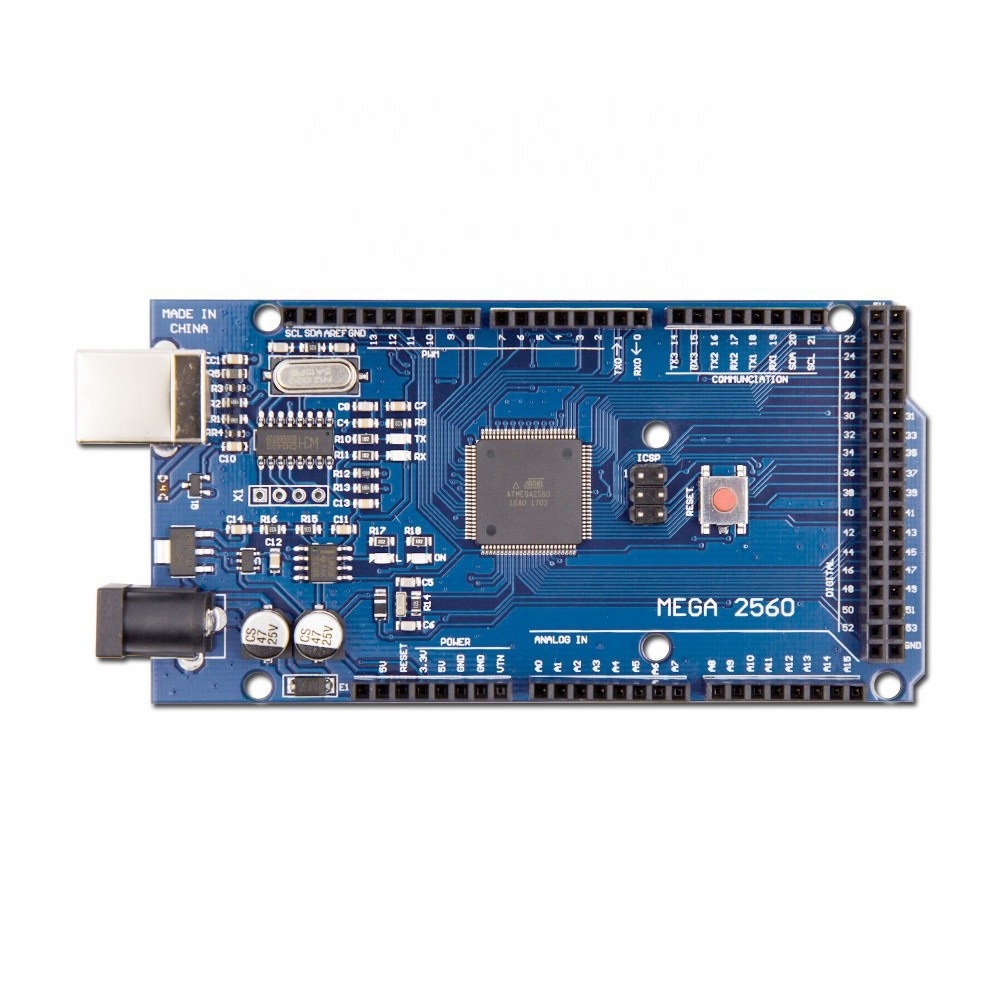

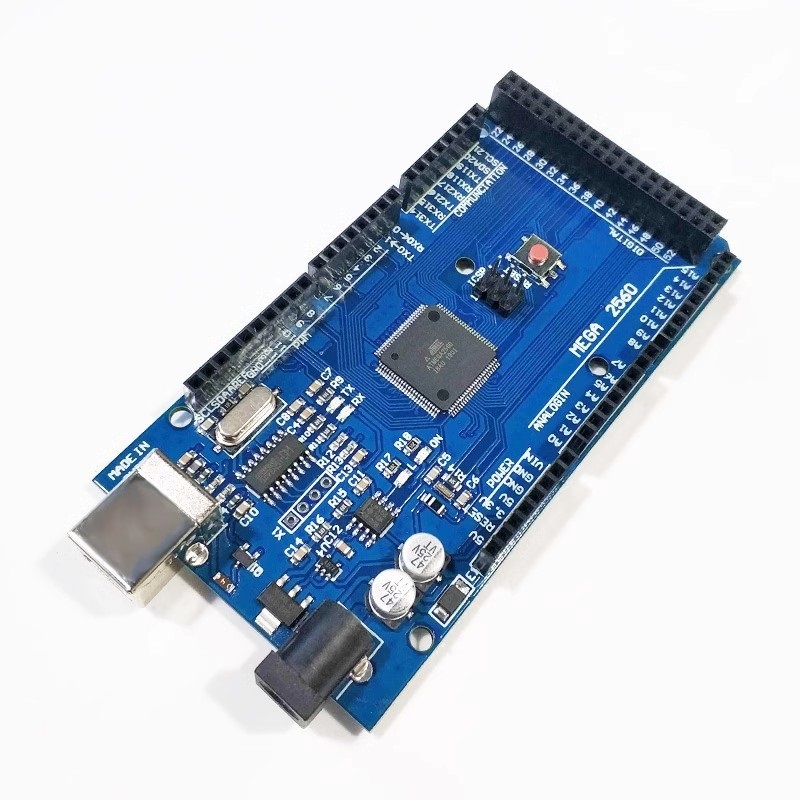

Board Arduino Mega CH340 xử dụng vi điều khiển ATmega2560 với số chân ngoại vi lớn, bao gồm 16 chân Analog độ phân giải 10bit để đọc tín hiệu ngõ vào, 54 chân I/O, trong đó có 14 chân PWM cùng nhiều chuẩn kết nối như UART (4 cổng) , I2C, SPI, là lựa chọn tối ưu cho các dự án yêu cầu tích hợp nhiều thiết bị phần cứng.
Board hỗ trợ giải điện áp rộng với cách để cấp nguồn như thông qua Jack tròn DC (7 - 12V), hai chân Vin và GND (7 - 12V), cổng USB (5V), ngoài ra Board có nút Reset vật lý trong trường hợp bị lỗi.
Board sử dụng chip nạp CH340 để giao tiếp với máy tính thông qua giao thức UART với hai Led trạng thái TX và RX, board còn có 1 Led Blink được kết nối với chân D13 để kiểm tra board.
Board tương thích với cáp nạp.
Link tải Driver CH340.
Link tải thư viện 3D.
Thông số kỹ thuật:
|
Vi điều khiển |
ATmega2560 |
|
Điện áp hoạt động |
5V |
|
Điện áp đầu vào - khuyên dùng |
7 - 12V |
|
Điện áp đầu vào - giới giạn |
6 - 20V |
|
Số chân Input/Output |
54 (15 chân PWM) |
|
Số chân Input Analog |
16 |
|
Dòng điện định mức với chân I/O |
20mA |
|
Dòng điện định mức với nguồn 3.3V |
50mA |
|
Bộ nhớ FLASH |
256KB |
|
Bộ nhớ SRAM |
8KB |
|
Bộ nhớ EEPROM |
4KB |
|
Tốc độ xử lý |
16MHz |
|
Led Blink |
Chân D13 |
|

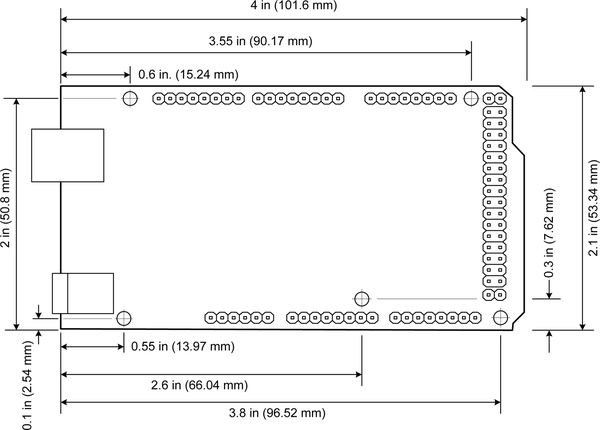

Chiều dài |
101.52mm |
|
Chiều rộng |
53.3mm |
|
Khối lượng |
37g |

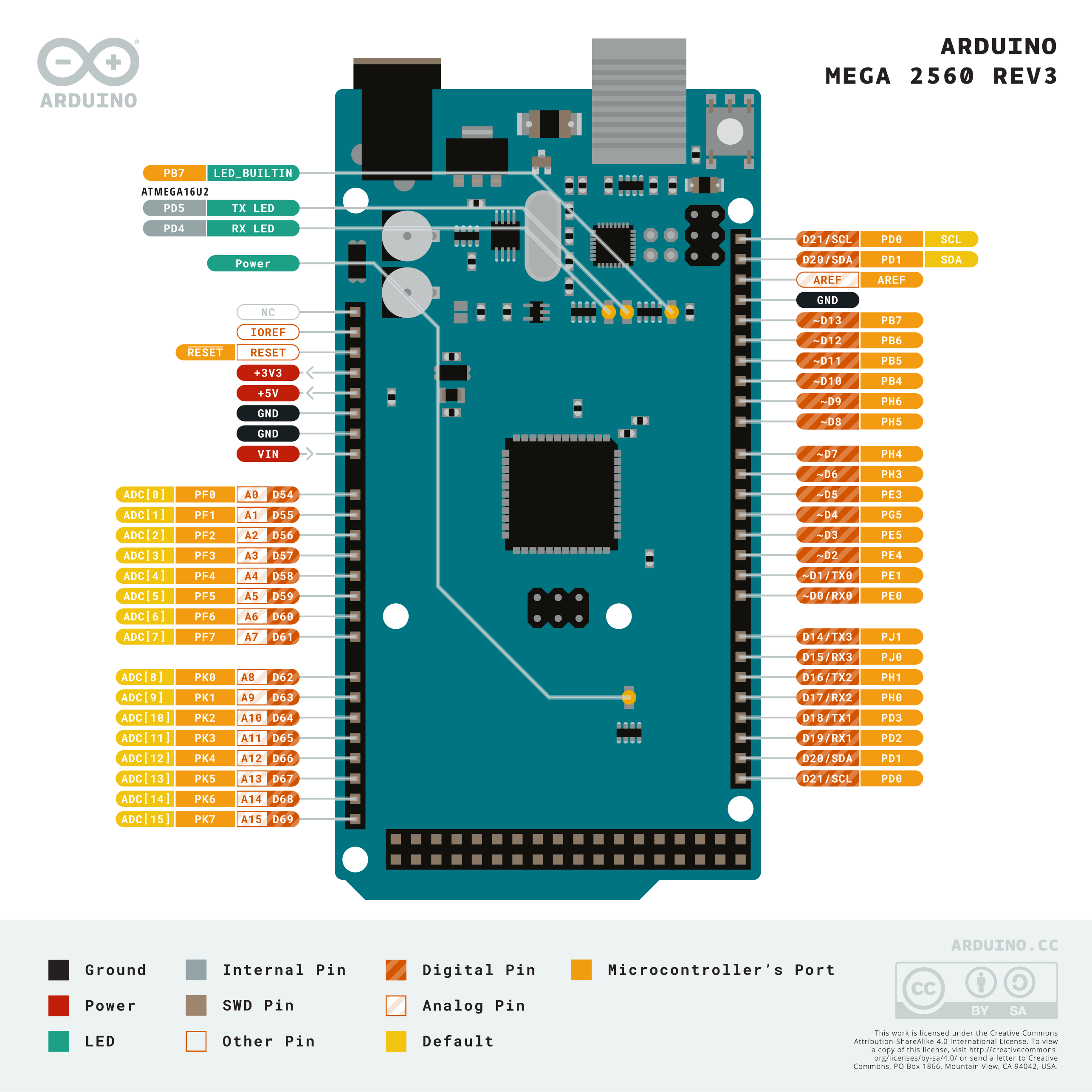

Sơ đồ chân Arduino MEGA 2560 R3 CH340
Code Demo:
|
void setup() { { |
