Mạch điện Arduino Nano V3.0 ATmega328P là bản thu nhỏ của các dòng như Arduino Uno, nhưng nó có thiết kế nhỏ gọn, linh hoạt, tiện sử dụng cho các Breadboard nhỏ, cũng như cho các Project đòi hỏi tính nhỏ gọn.
Board mạch Arduino Nano V3 sử dụng chip Atmega328-AU nên có thêm 2 chân Analog A6, A7. Bên cạnh đó trên Board có sử dụng Opamp tự động chuyển nguồn khi có điện áp cao hơn vào board. Một tính năng đáng chú ý nữa trên Arduino Nano là sử dụng chip FT232RL để giao tiếp, việc này giúp nâng cao độ bền và khả năng kết nối của Arduino Nano
Thông số kỹ thuật:
| Vi điều khiển | Vi điều khiển ATmega328 |
| Điện áp hoạt động | 5V |
| Điện áp đầu vào (khuyên dùng) | 7-12V |
| Điện áp đầu vào (giới hạn) | 6-20V |
| Chân Digital I/O | 14 (Với 6 chân PWM output) |
| Chân PWM Digital I/O | 6 |
| Chân đầu vào Analog | 8 (thêm A6, A7) so với UNO |
| Dòng sử dụng I/O Pin | 20 mA (tối đa 40mA) |
| Bộ nhớ Flash | 32 KB (ATmega328) |
| SRAM | 2 KB (ATmega328) |
| EEPROM | 1 KB (ATmega328) |
| Clock Speed | 16 MHz |
| Chiều dài | 43.2 mm |
| Chiều rộng | 18.5 mm |
| Trọng lượng | 5g |

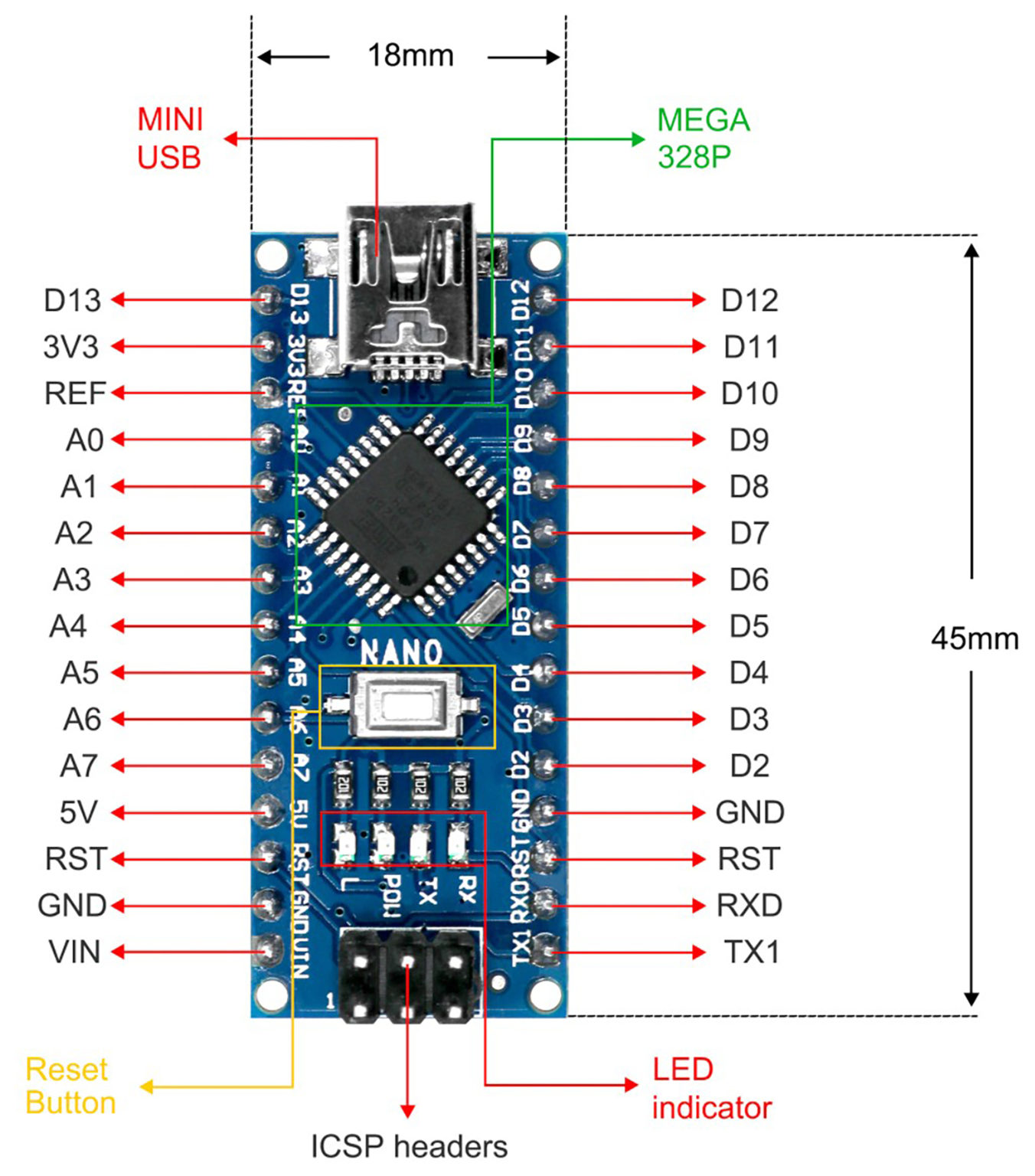

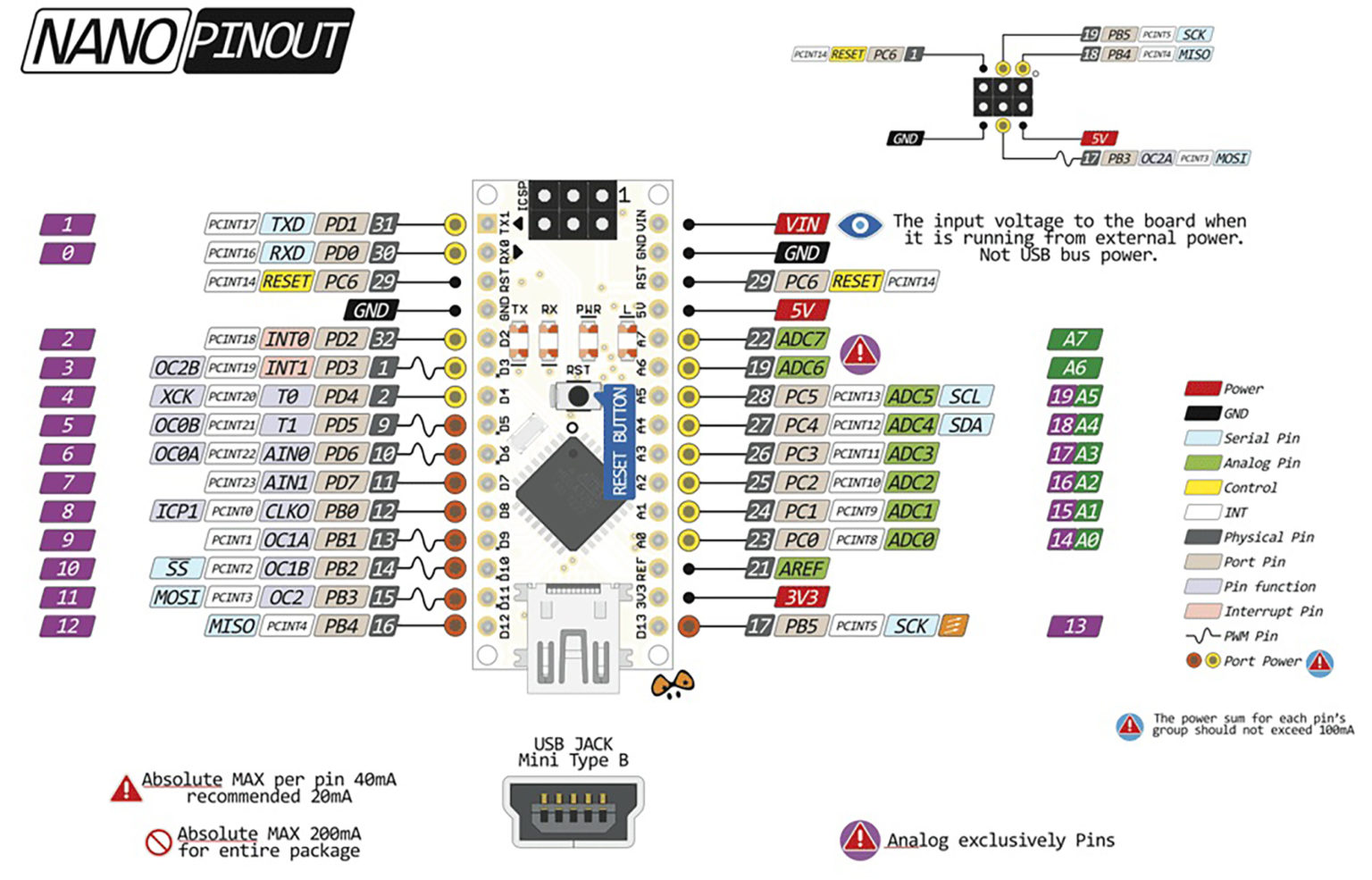

Sơ đồ chân:
Tài liệu tham khảo:
Video tham khảo:
