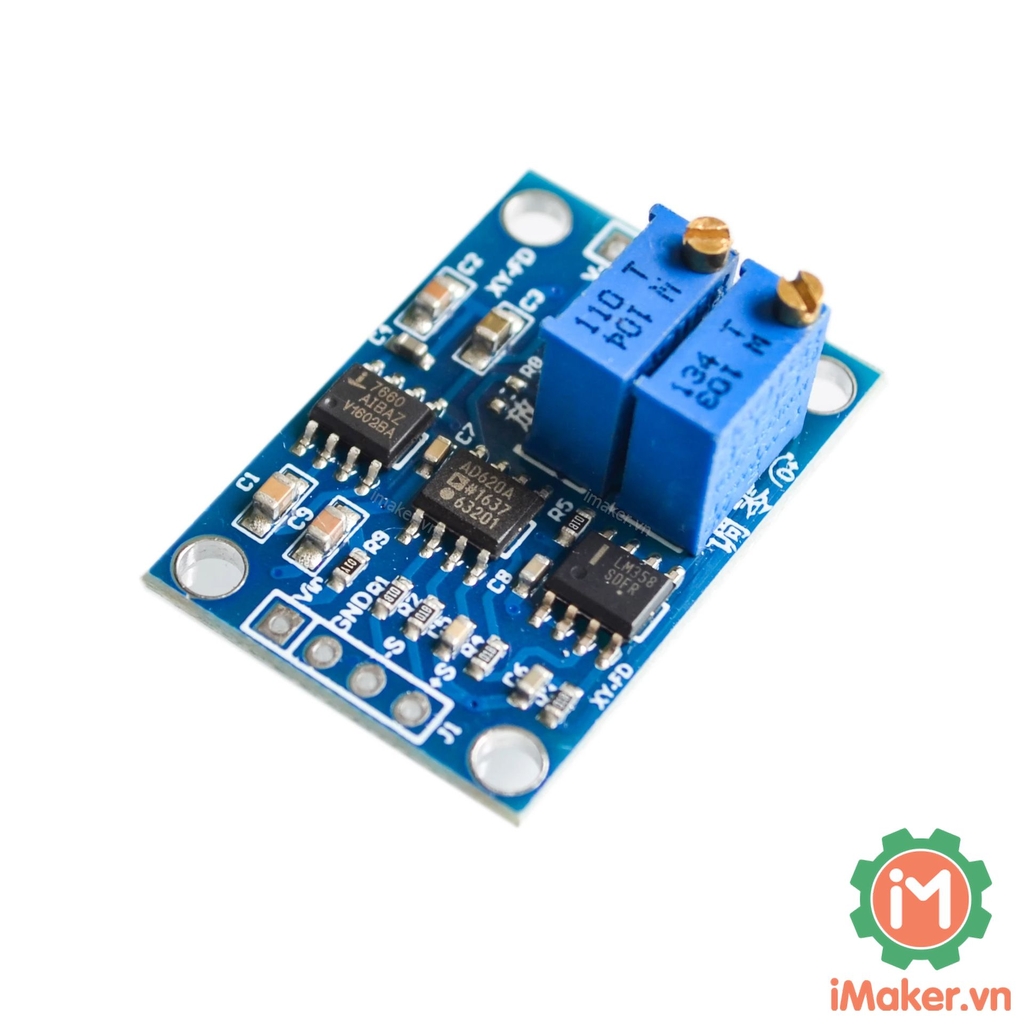

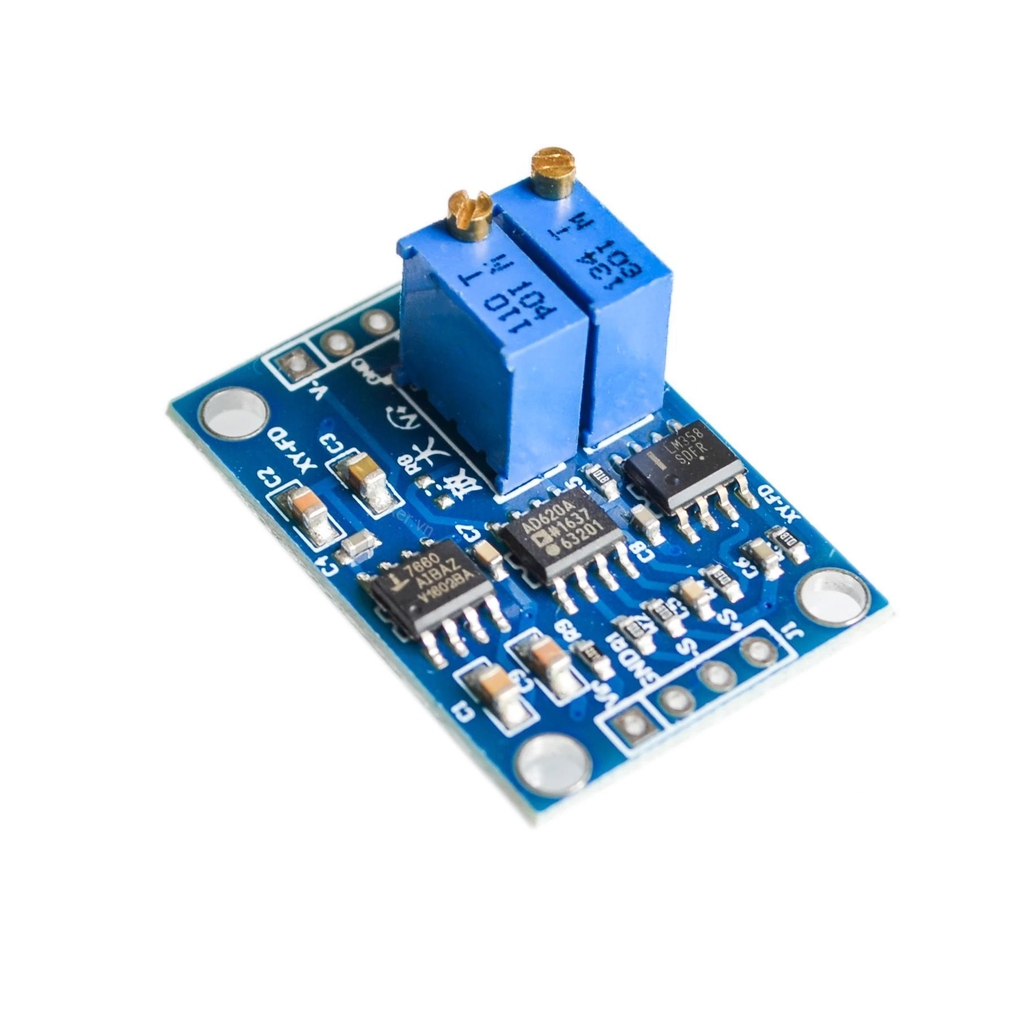

Mạch khuếch đại tín hiệu Amplifier Signal Microvolt / Millivolt Voltage Module AD620 được sử dụng để khuếch đại tín hiệu điện Analog siêu nhỏ AC hoặc DC (mV, µV) thành tín hiệu lớn hơn để có thể đọc và xử lý được bằng Vi điều khiển, mạch có khả năng khuếch đại lên đến 1000 lần, thích hợp cho cách ứng dụng khuếch đại tín hiệu từ cảm biến,....
Thông số kỹ thuật:
- Supply Range: 3~12VDC
- Magnification: 1.5~1000 times
- Signal Input Voltage: 100uV~300mV DC/AC
- Signal Output Range: ± (Vin-2V)
- Offset Voltage: 50μV
- Input Bias Current: 1.0nA (max)
- Common Mode Rejection Ratio: 100 dB
- Offset Voltage Drift: 0.6μV / ℃ (maximum)
- Stability: 2μV / month maximum
- Dimensions: 32 x 22 x 45 mm (L x W x D)

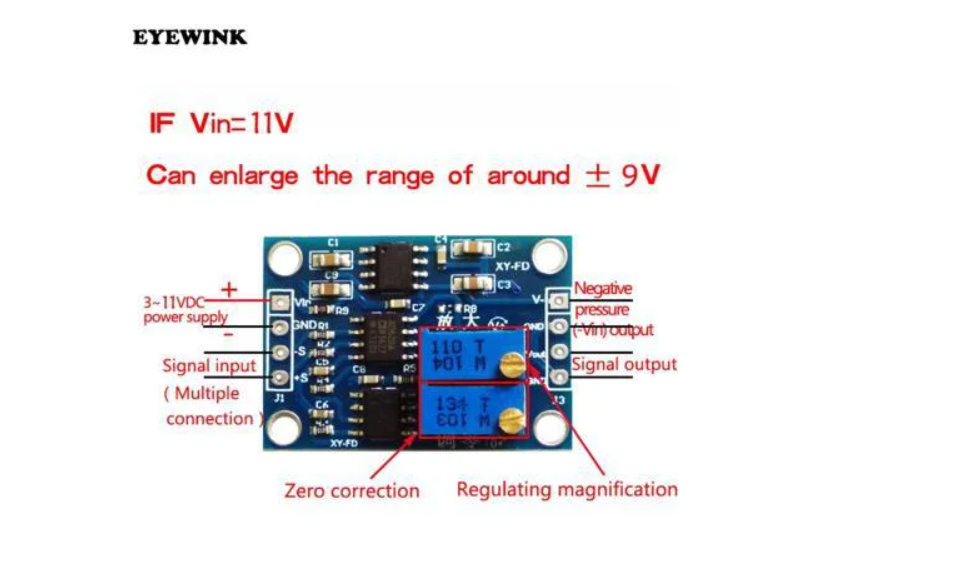

Sơ đồ chân:
Video tham khảo:
