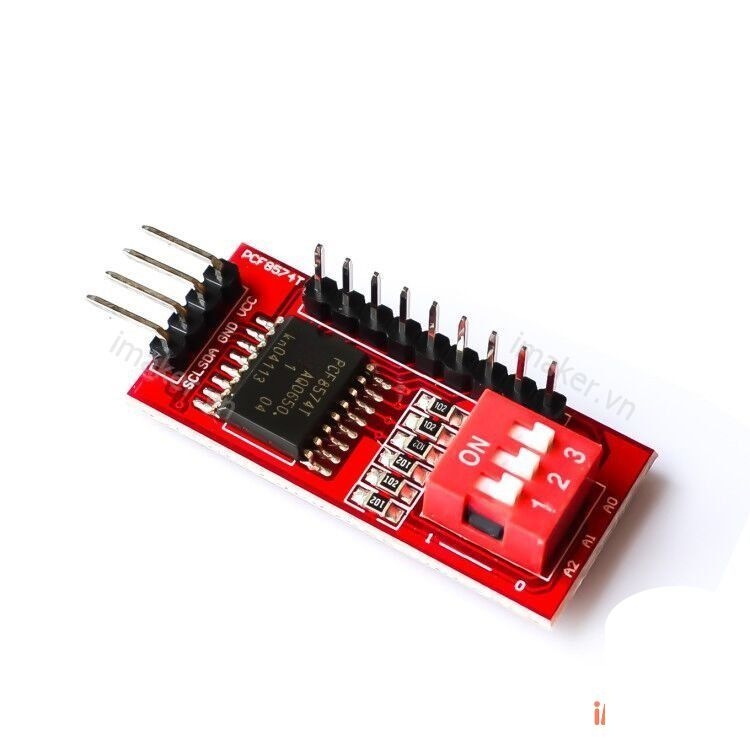

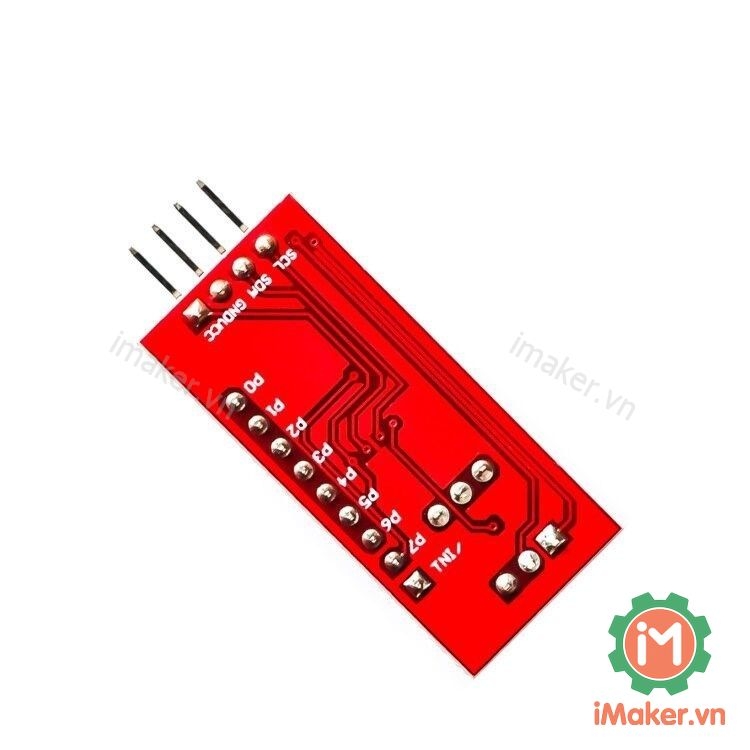

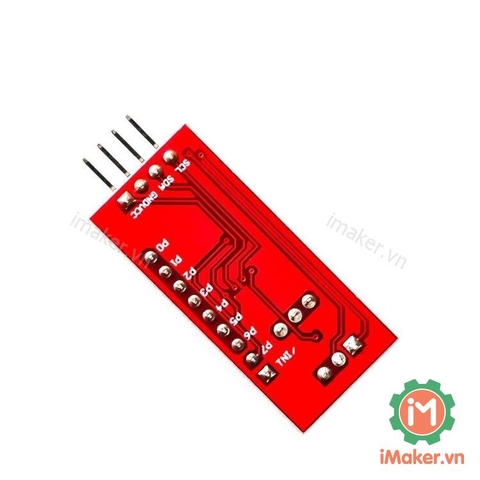

Mạch mở rộng chân I/O Expander PCF8574 được sử dụng để mở rộng chân giao tiếp I
/O của Vi điều khiển qua giao tiếp I2C, mạch có khả năng mở rộng 8 I/O giúp bạn giao tiếp được với nhiều thiết bị chỉ qua một vài bước thiết đặt đơn giản, mạch tích hợp DIP Switch giúp dễ dàng thay đổi địa chỉ I2C.
Thông số kỹ thuật:
- IC chính: PCF8574
- Điện áp hoạt động : 2.5~6VDC
- Giao tiếp : I2C, thiết lập địa chỉ bằng DIP Switch.
- Số chân giao tiếp mở rộng: 8 I/O.
- Tần số : 100kHz maximum

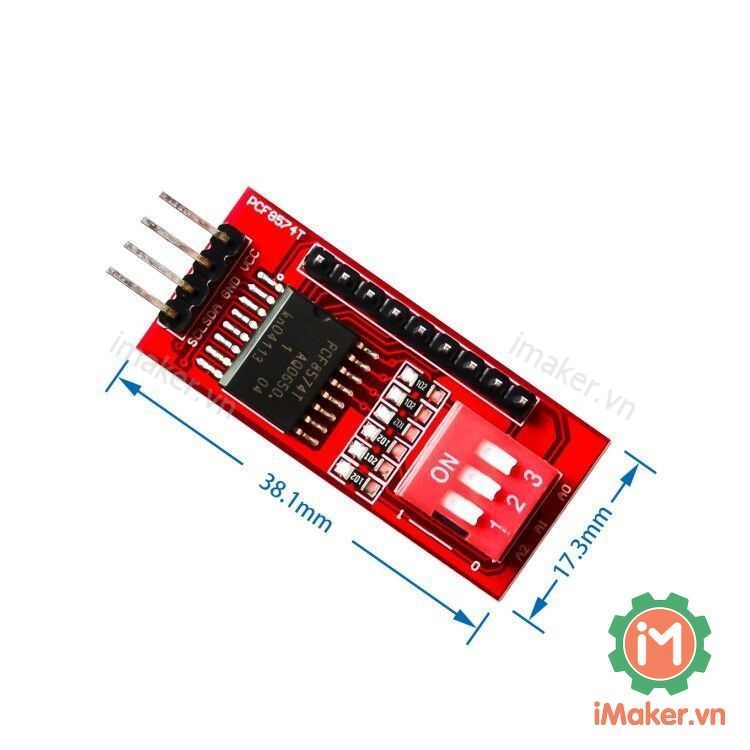

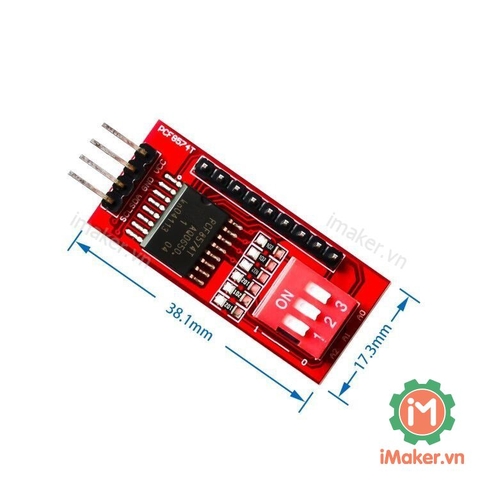

- Kích thước : 37.5 x 16.7 mm
Code tham khảo Arduino:
Video tham khảo:
