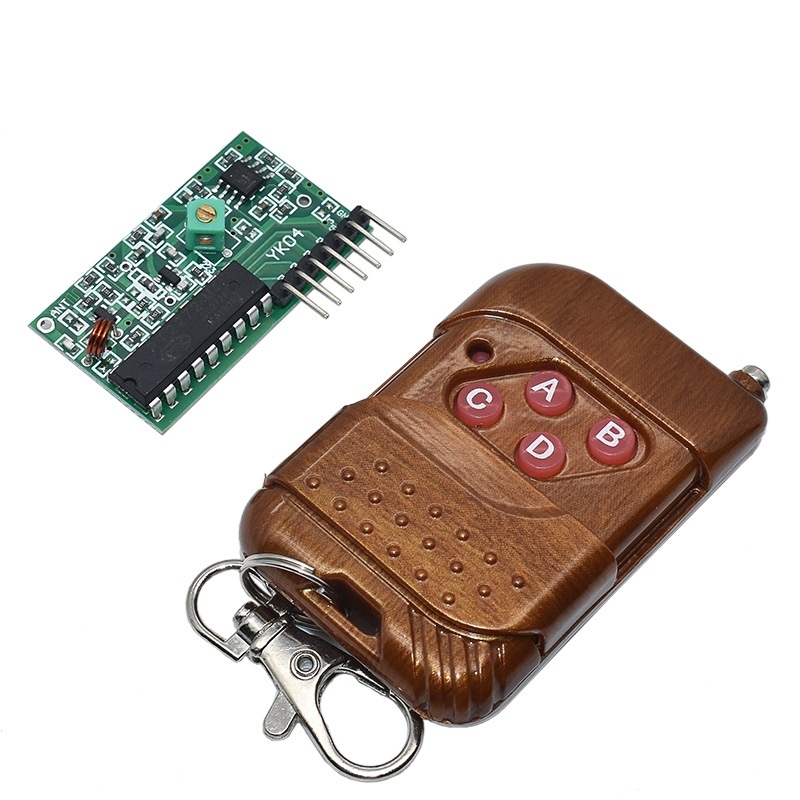

Thông số kỹ thuật:
- Điện áp hoạt động: 5VDC.
- Tần số hoạt động: 315Mhz.
- Dòng điện tiêu thụ khi ở trạng nghỉ: 4.5mA.
- Độ nhạy: -105dB.
- IC giải mã: PT2272-T4.
- Kích thước: 41 x 23 x 7mm.
- Anten mắc thêm: dài 23cm, đơn lõi, có thể cuộn tròn.
Sơ đồ chân:
- VT: Chân trạng thái, có tín hiệu sóng sẽ kích lên mức 1.
- D3: Chân Data out 3
- D2: Chân Data out 2
- D1: Chân Data out 1
- D0: Chân Data out 0
- 5V: Chân cấp nguồn 5V
- GND: Chân Mass, cấp nguồn 0V
- Ngoài ra còn có 1 lỗ ký hiệu ANT là chân nối anten ngoài
