Bộ cảm biến có thể được sử dụng để phát hiện khí dễ cháy khác nhau, đặc biệt là
Methane, với chi phí thấp và phù hợp cho các ứng dụng khác nhau.
Thông số kỹ thuật:
- Kích thước: 32mm X22mm X27mm
- Điện áp sử dụng: DC5V
- Sử dụng LM393 và MQ6
- Cảm biến các khí Gas và 1 số loại khác.

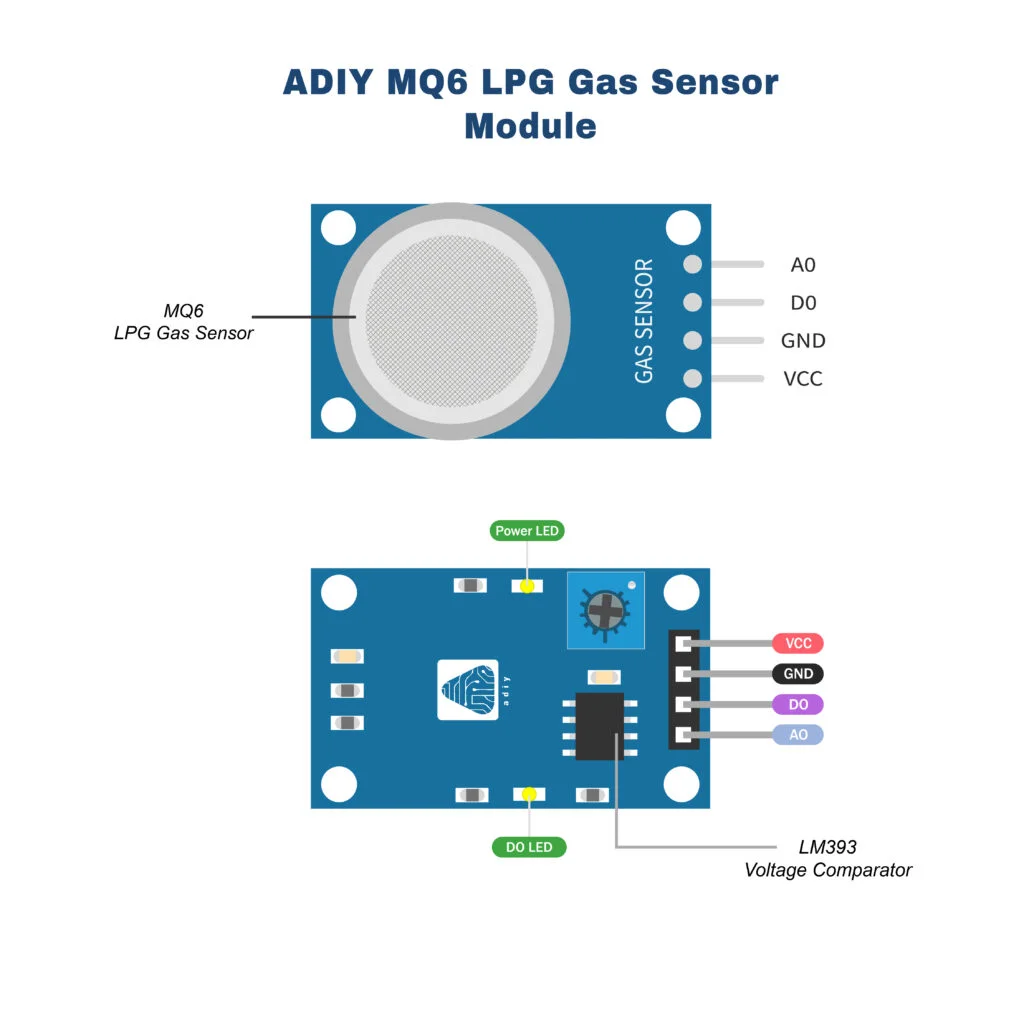

Sơ đồ chân:
- VCC ↔ 2.5V ~ 5.0V
- GND ↔ GND
- AOUT ↔ MCU.IO (dùng tín hiệu analog)
- DOUT ↔ MCU.IO (dùng tín hiệu số)
Code tham khảo Arduino:
const int gasPin = A0; //GAS sensor output pin to Arduino analog A0 pin
void setup()
{
Serial.begin(9600); //Initialize serial port - 9600 bps
}void loop()
{
Serial.println(analogRead(gasPin));
delay(1000); // Print value every 1 sec.
}
Tài liệu tham khảo:
Video tham khảo:
