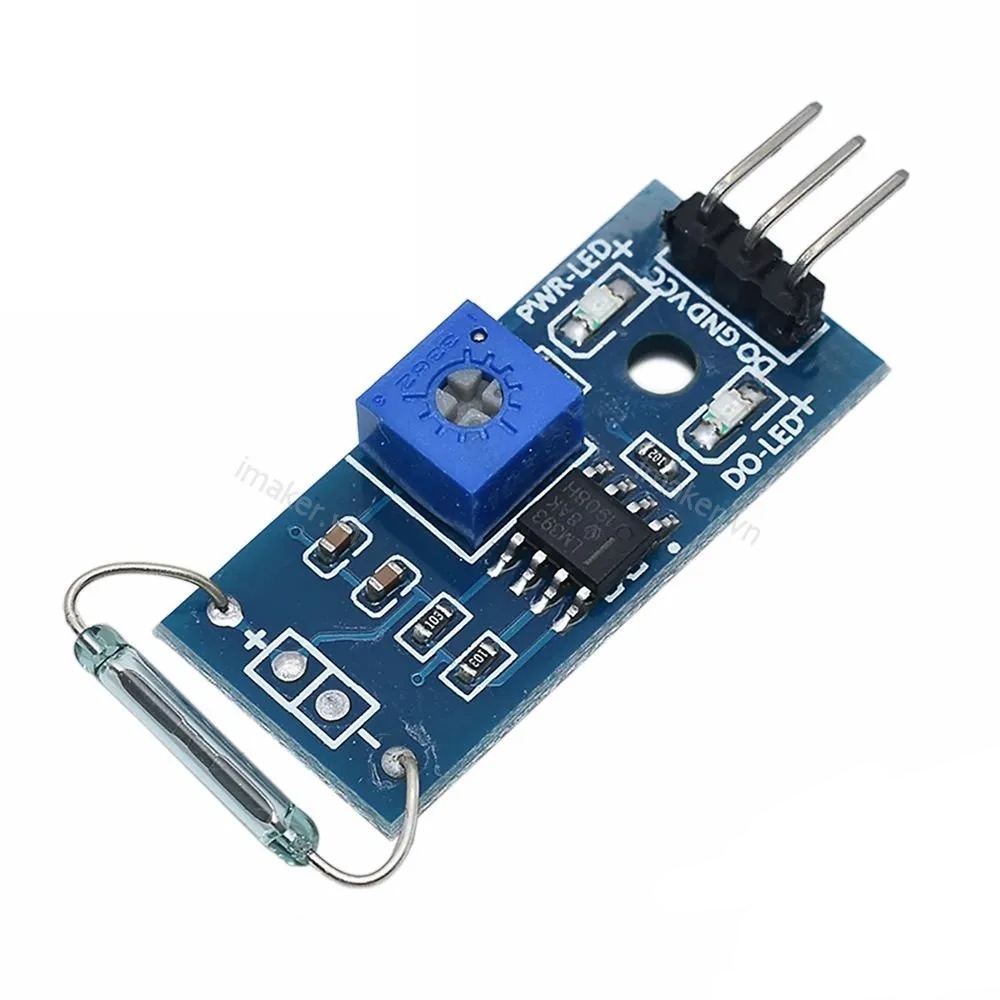

Cảm Biến Công Tắc Từ Reed là cảm biến phát hiện từ trường. Khi cảm biến Reed đặt trong môi trường có từ trường 2 thanh kim loại bên trong cảm biến sẽ chập lại như một công tắc. khi không còn từ trường thì cảm biến lại hở ra. Cảm biến có thể chịu được dòng qua lên đến 1.2A.
Thông số kỹ thuật:
- Điện áp cung cấp: 5VDC
- Đèn led báo tín hiệu đầu ra.
- Sử dụng Opamp LM393 và biến trở để điều chỉnh độ nhạy cảm biến.
- Tín hiệu đầu ra: Digital TTL Kích thước: 32 x 14mm.

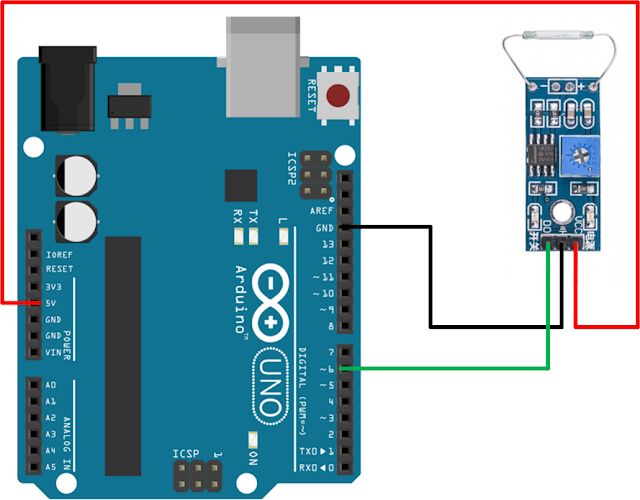

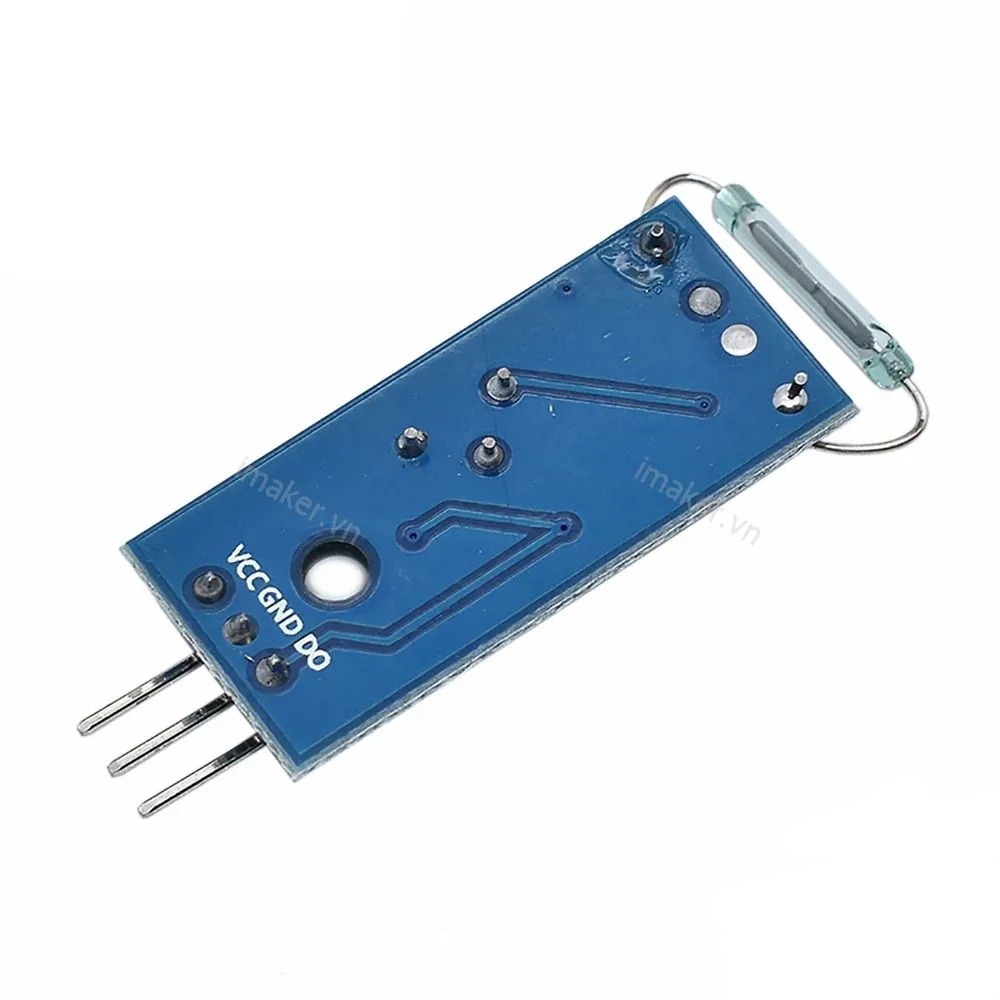

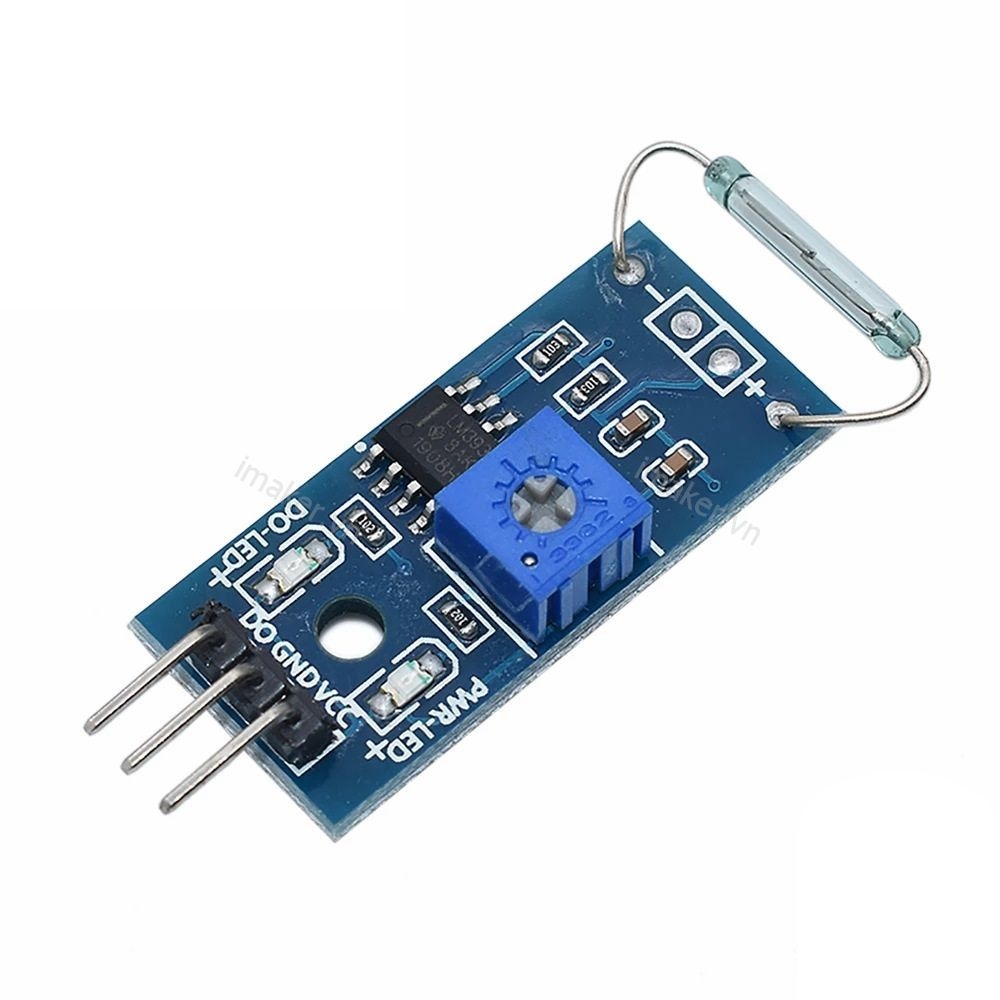

Sơ đồ chân:
Code tham khảo Arduino:
int LED = 13;
int ReedSwitch = 6;
void setup()
{
Serial.begin(9600);
pinMode(LED, OUTPUT);
pinMode(ReedSwitch, INPUT);
}
void loop()
{
int a = digitalRead(ReedSwitch);
if(a == HIGH)
{
digitalWrite(LED, HIGH);
}
else
{
digitalWrite(LED, LOW);
}
}
