Mạch thu phát Wifi SoC ESP8266 ESP-12F

Tình trạng: Còn 43 sản phẩm
Mã sản phẩm: IMA157
45.000₫
IMA-5K
IMA-5K Giảm 5.000đ giá trị đơn hàng
HSD: Còn 7 ngày
Sao chép
IMA-35K
IMA-35K Giảm phí vận chuyển
HSD: Không thời hạn
Sao chép
IMA-90
IMA-90 Giảm 90% giá trị đơn hàng
HSD: Không thời hạn
Sao chép
IMA-50K
IMA-50K Giảm 50k
HSD: Không thời hạn
Sao chép

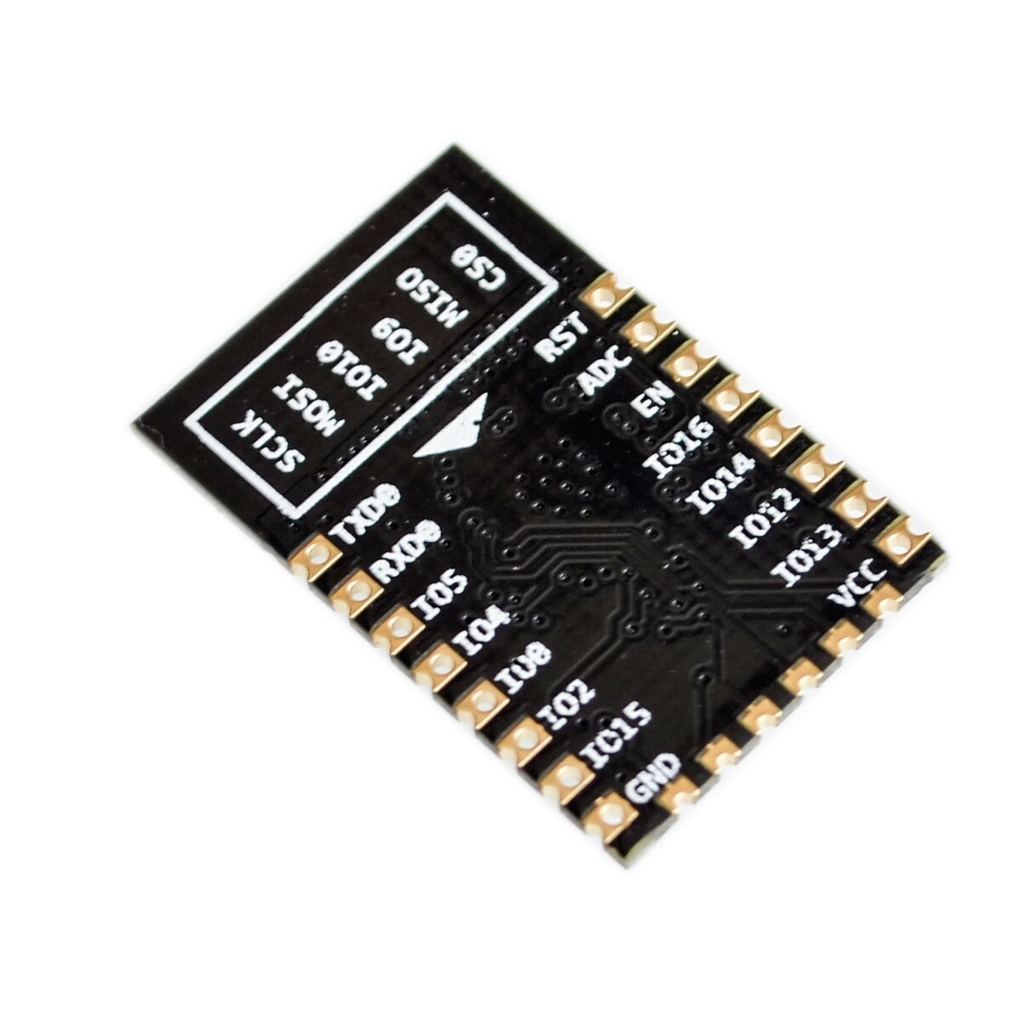

Mạch thu phát Wifi SoC ESP8266 ESP-12F là phiên bản nâng cấp của dòng ESP-12E với nhiều cải tiến về thiết kế, PCB và Anten cho khả năng bắt sóng tốt và ổn định hơn, mạch hoàn toàn tương thích với các phiên bản cũ trước đây về kích thước và kiểu chân, ESP-12F được thiết kế thêm 6 chân IO với giao tiếp SPI ở phía dưới mạch giúp bạn có thể sử dụng nếu cần (6 chân này cũng được nối với bộ nhớ SPI Flash nội).

Mạch thu phát Wifi SoC ESP8266 ESP-12F Ai-Thinker có nhân xử lý bên trong là IC Wifi SoC ESP8266, thường được sử dụng trong các ứng dụng kết nối Wifi, IoT hiện nay, mạch được sản xuất bởi chính hãng Ai-Thinker với quy trình thiết kế, gia công, đo kiểm kỹ càng cho chất lượng mạch tốt và độ ổn định cao.

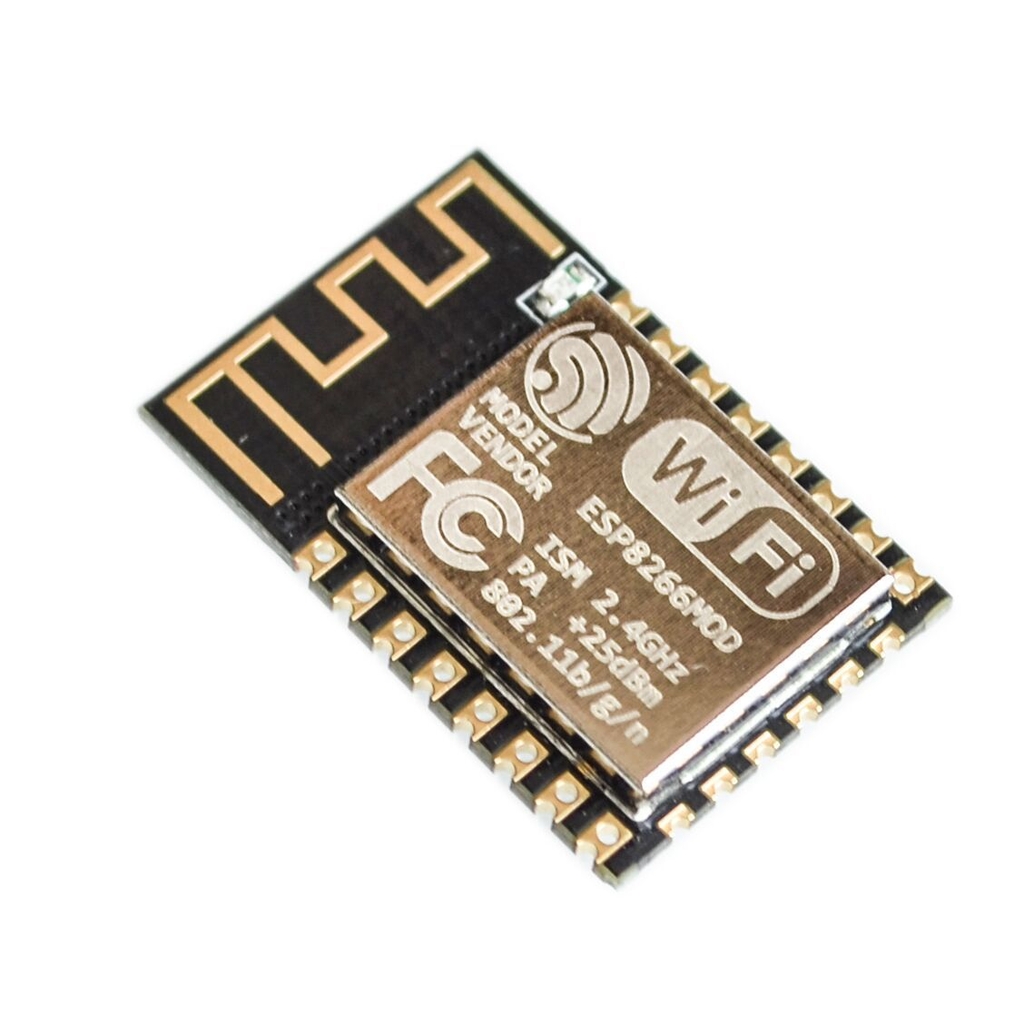

Mạch thu phát Wifi SoC ESP8266 ESP-12F Ai-Thinker có kích thước nhỏ gọn, ra chân đầy đủ của IC ESP8266, mạch được thiết kế và gia công chất lượng tốt với vỏ bọc kim loại chống nhiễu và anten Wifi PCB tích hợp cho khoảng các truyền xa và ổn định.

Thông số kỹ thuật:

  • Model: Wifi SoC ESP8266 ESP-12F Ai-Thinker
  • Main IC: ESP8266 Wi-Fi MCU I Espressif Systems
  • Package: SMD22
  • Size: 24*16*3(±0.2)mm
  • Certification: FCC, CE, IC, REACH, RoHS
  • SPI Flash: Default 32Mbit
  • Interface: UART/GPIO/ADC/PWM
  • IO Port: 9
  • UART Baudrate: Support 300 ~ 4608000 bps, Default 115200 bps
  • Frequency Range: 2412 ~ 2484MHz
  • Antenna: PCB
  • Antenna Transmit Power
    • 802.11b: 16±2 dBm (@11Mbps)
    • 802.11g: 14±2 dBm (@54Mbps)
    • 802.11n: 13±2 dBm (@HT20, MCS7)
  • Receiving Sensitivity
    • CCK, 1 Mbps : -90dBm
    • CCK, 11 Mbps: -85dBm
    • 6 Mbps (1/2 BPSK): -88dBm
    • 54 Mbps (3/4 64-QAM): -70dBm
    • HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
  • Power (Typical Values)
    • Continuous Transmission=>Average˖~71mAˈPeak˖ 500mA
    • Modem Sleep: ~20mA
    • Light Sleep: ~2mA
    • Deep Sleep: ~0.02mA
  • Security: WEP / WPA-PSK / WPA2-PSK
  • Power Supply Voltage: 3.0V ~ 3.6V, Typical 3.3V, Current > 500mA

Tài liệu tham khảo:

Datasheet

Video tham khảo:
