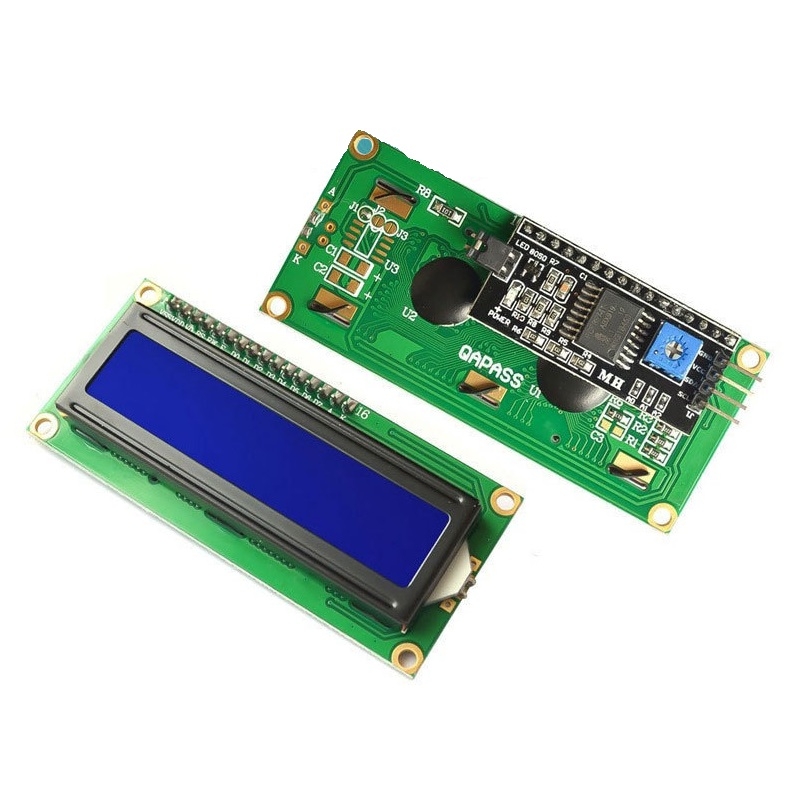

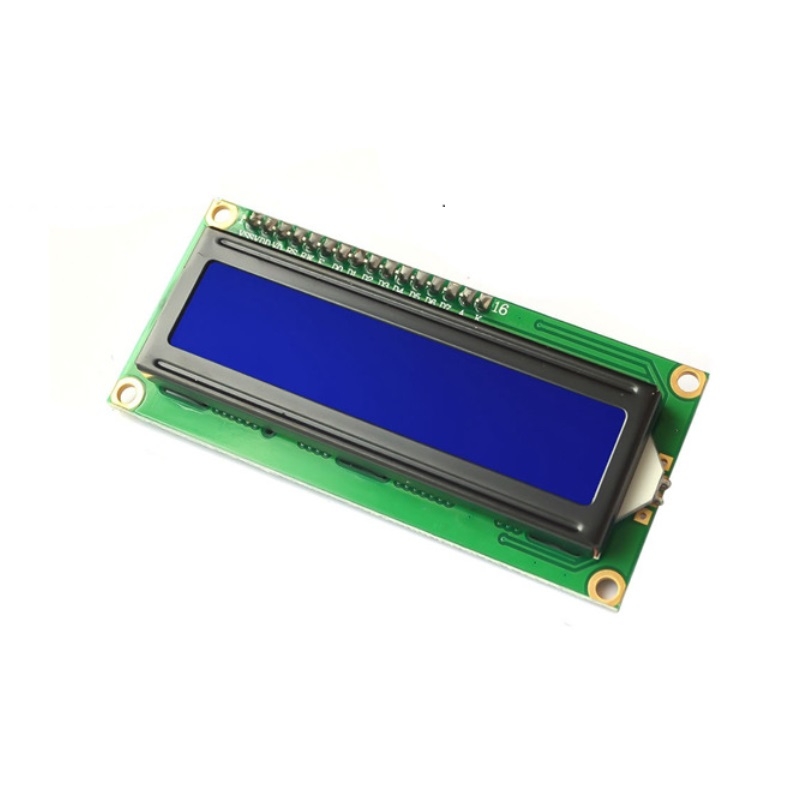

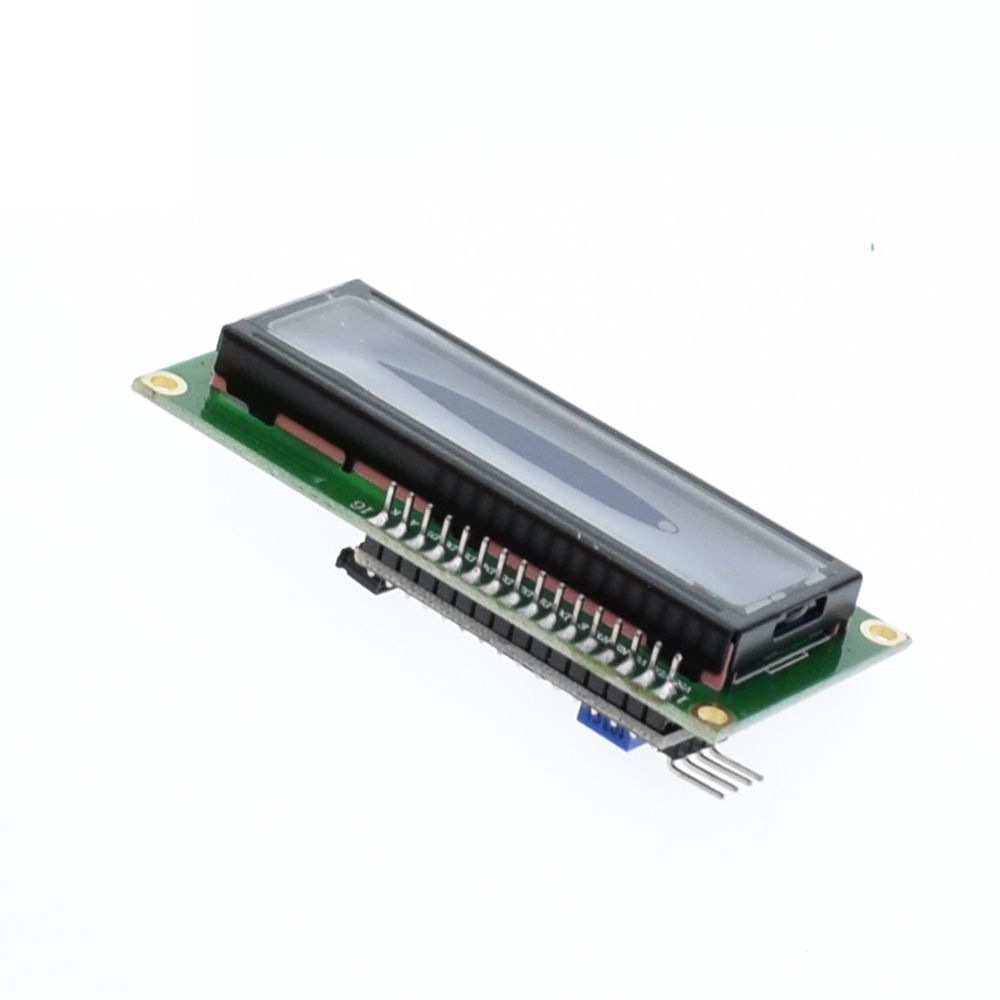

Màn hình text LCD 1602 kèm module I2C sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

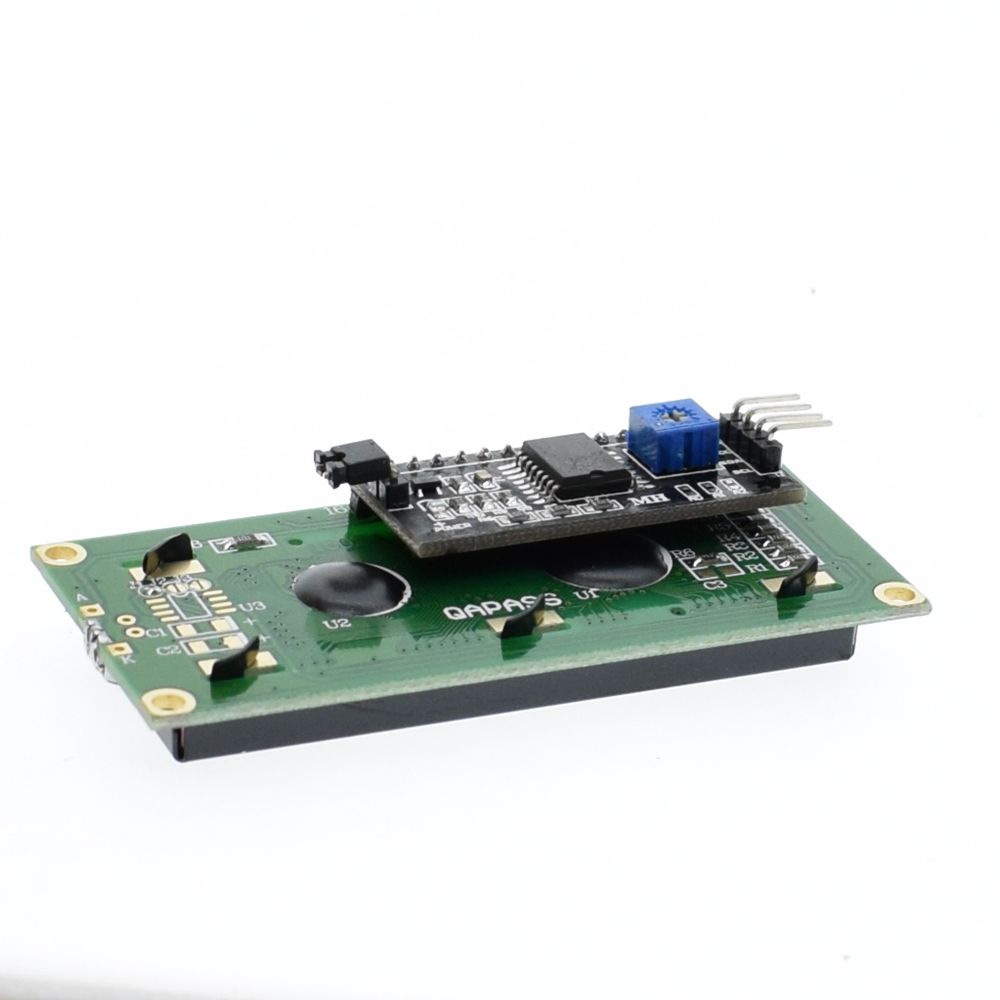

Màn hình LCD được hàn sẵn module giao tiếp I2C giúp việc giao tiếp được dễ dàng và nhanh chóng hơn rất nhiều, người dùng không phải tốn công hàn i2c, mà giá thành lại rẻ hơn mua từng món.
Thông số kỹ thuật:
- Điện áp hoạt động là 5 V.
- Địa chỉ i2c: 0x27 (có thể thay đổi theo đơn hàng của nhà sản xuất)
- Màu: Xanh lá
- Kích thước lỗ bắt ốc: 74mm x 30mm
- Kích thước của mạch: 80mm x 36mm x 19m
- Trọng lượng 38g
Sơ đồ chân:
- VCC : 5v
- GND : GND
- SCL : A5
- SDA : A4
Code tham khảo Arduino:
/*
Kết nối:
I2C Uno Mega
GND GND GND
VCC 5V 5V
SDA A4 (SDA) SDA
SCL A5 (SCL) SCL
*/
#include
#include < LiquidCrystal_I2C.h >
LiquidCrystal_I2C lcd(0x27, 16, 2); //0X3F thay đổi tùy theo địa chỉ I2C, có thể là 0x3F hoặc 0x27
void setup()
{
// initialize the LCD
lcd.begin();
lcd.backlight();
lcd.print("ABCXYZ");
lcd.setCursor(0, 1);
lcd.print(" Xin Kinh Chao ");
}
void loop()
{
// Do nothing here...
}
Video tham khảo:
