Màn hình LCD Text LCD1602 xanh dương

Mã sản phẩm: IMA179   |   Tình trạng: Còn 8 sản phẩm có sẵn
50.000₫
  • Nhập IMA-90 giảm 90%, tối đa 2K
  • Nhập IMA-5K giảm 5k, đơn từ 199K
  • Nhập IMA-35K giảm 35k, đơn từ 499K

Mô tả sản phẩm

Màn hình LCD1602 xanh dương sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ dàng sử dụng hơn nếu đi kèm mạch chuyển tiếp I2C.

Thông số kỹ thuật:

  • Điện áp hoạt động là 5V.
  • Kích thước: 80 x 36 x 12.5mm
  • Chữ trắng, nền xanh dương
  • Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.
  • Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
  • Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
  • Có thể được điều khiển với 6 dây tín hiệu
  • Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật, xem thêm HD44780 datasheet để biết thêm chi tiết.
 Chân Ký hiệu   Mô tả   Giá trị
  1   VSS   GND   0V
  2   VCC     5V
  3   V0   Độ tương phản
  4   RS   Lựa chọn thanh ghi   RS=0 (mức thấp) chọn thanh ghi lệnh



  RS=1 (mức cao) chọn thanh ghi dữ liệu

  5   R/W   Chọn thanh ghi đọc/viết dữ liệu   R/W=0 thanh ghi viết



  R/W=1 thanh ghi đọc

  6   E   Enable
  7   DB0   Chân truyền dữ liệu   8 bit: DB0DB7
  8   DB1
  9   DB2
  10   DB3
  11   DB4
  12   DB5
  13   DB6
  14   DB7
  15   A   Cực dương led nền   0V đến 5V
  16   K   Cực âm led nền   0V

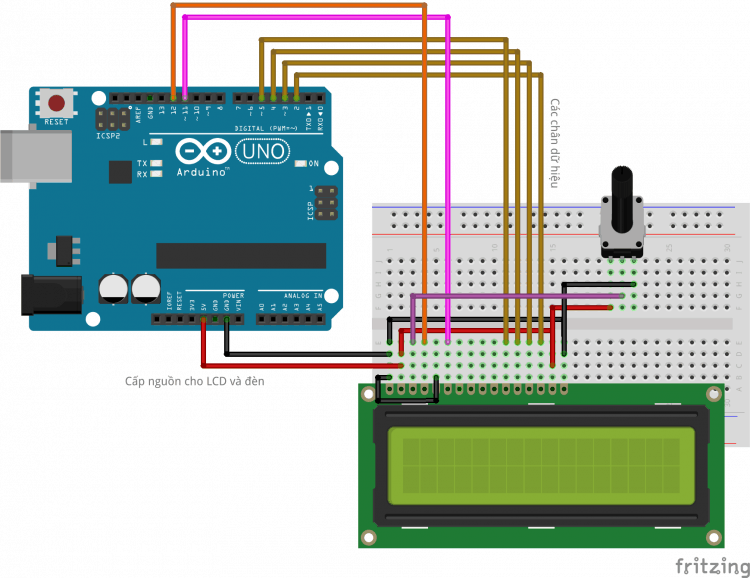

Sơ đồ chân:

Code tham khảo Arduino:

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup()
{
  lcd.begin(16, 2);
}

void loop()
{
   lcd.print("Imaker.vn");
   lcd.setCursor(0,1);
   lcd.print(" Xin chao ");
}

Tài liệu tham khảo:

Video tham khảo:
