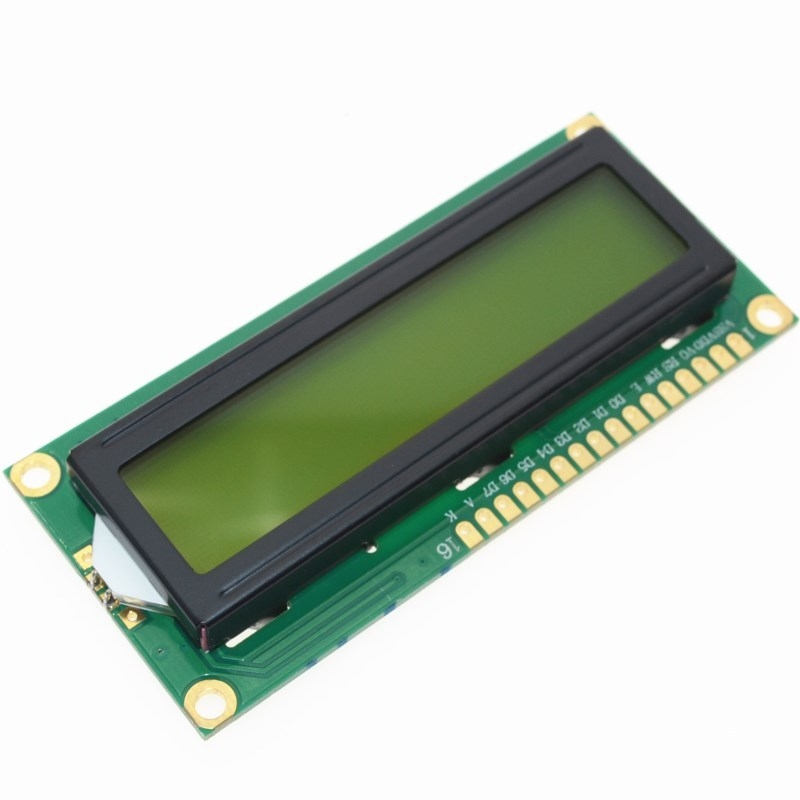

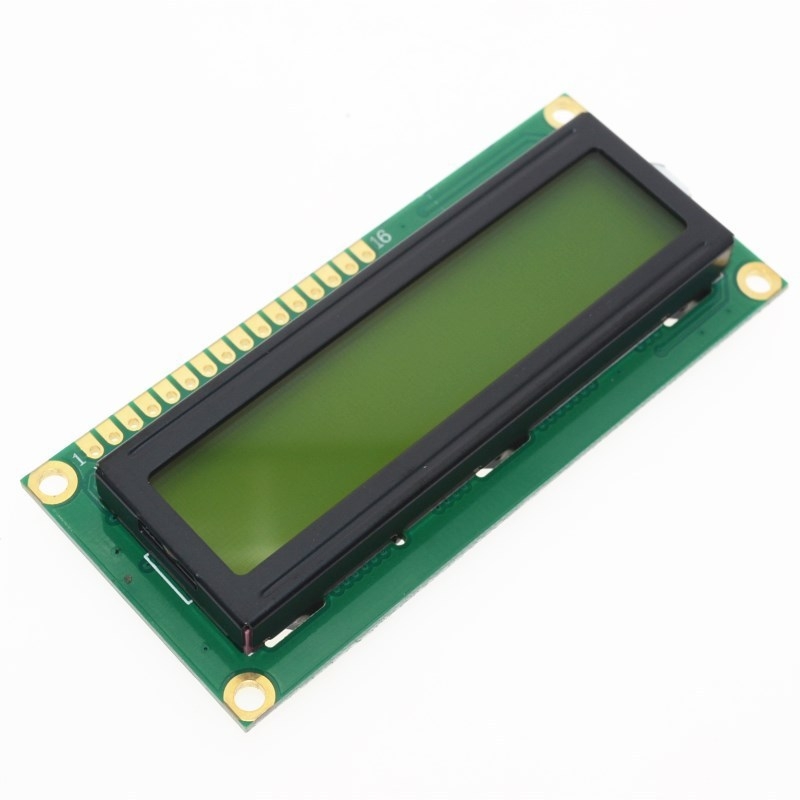

Màn hình LCD Text LCD1602 xanh lá

Tình trạng: Còn 18 sản phẩm
Mã sản phẩm: IMA090
35.000₫
IMA-5K
IMA-5K Giảm 5.000đ giá trị đơn hàng
HSD: Còn 7 ngày
Sao chép
IMA-35K
IMA-35K Giảm phí vận chuyển
HSD: Không thời hạn
Sao chép
IMA-90
IMA-90 Giảm 90% giá trị đơn hàng
HSD: Không thời hạn
Sao chép
IMA-50K
IMA-50K Giảm 50k
HSD: Không thời hạn
Sao chép

Màn hình LCD Text LCD1602 xanh lásử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

Thông số kỹ thuật:

  • Điện áp hoạt động là 5 V.
  • Kích thước: 80 x 36 x 12.5 mm
  • Chữ đen, nền xanh lá
  • Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.

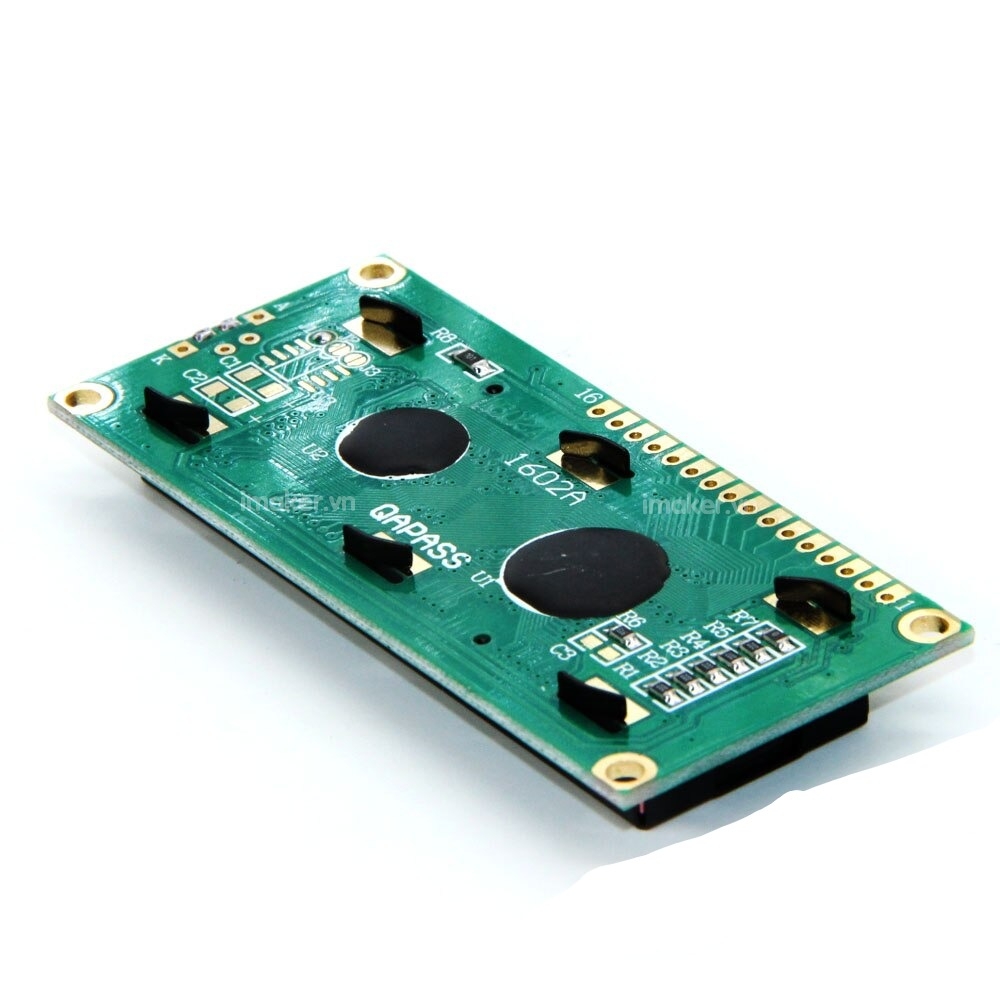

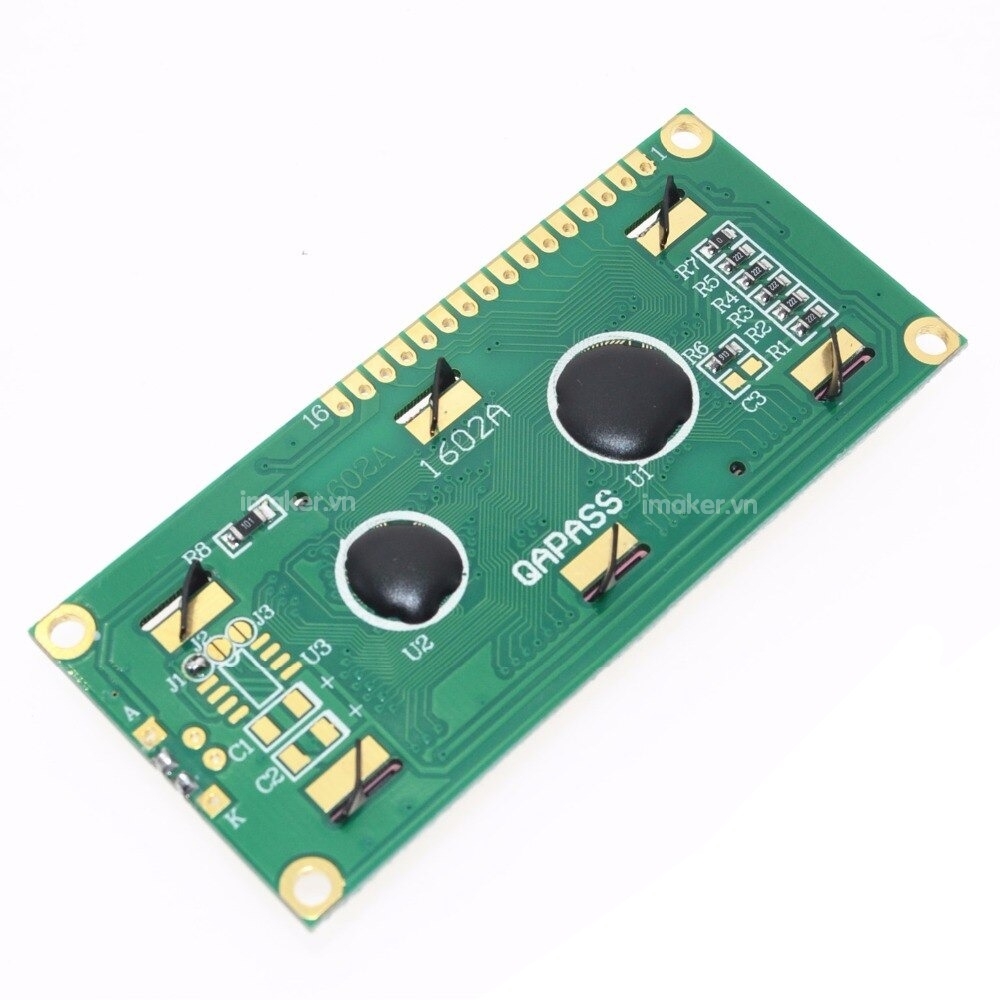

  • Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
  • Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
  • Có thể được điều khiển với 6 dây tín hiệu
  • Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật, xem thêm HD44780 datasheet để biết thêm chi tiết.
ChânKý hiệuMô tảGiá trị
1VSSGND0V
2VCC
5V
3V0Độ tương phản
4RSLựa chọn thanh ghi

RS=0 (mức thấp) chọn thanh ghi lệnh

RS=1 (mức cao) chọn thanh ghi dữ liệu

5R/WChọn thanh ghi đọc/viết dữ liệu

R/W=0 thanh ghi viết

R/W=1 thanh ghi đọc

6EEnable
7DB0Chân truyền dữ liệu8 bit: DB0DB7
8DB1
9DB2
10DB3
11DB4
12DB5
13DB6
14DB7
15ACực dương led nền0V đến 5V
16KCực âm led nền0V

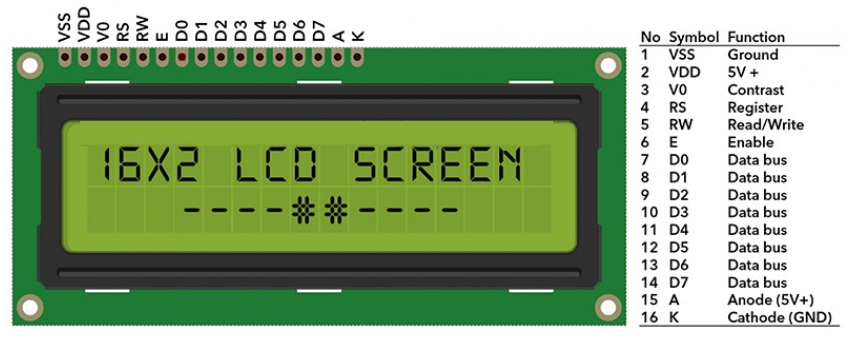

Sơ đồ chân:

Màn hình LCD Text LCD1602 xanh lá

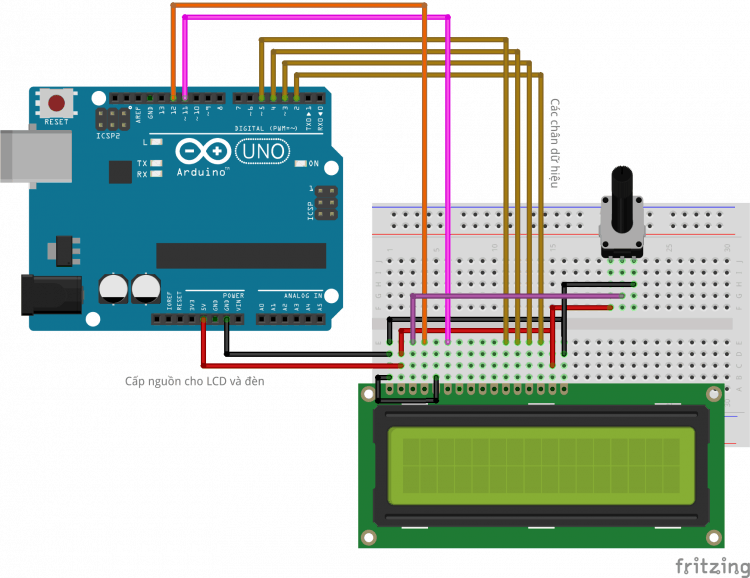

Màn hình LCD Text LCD1602 xanh láCode tham khảo Arduino:

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup()
{
  lcd.begin(16, 2);
}

void loop()
{
   lcd.print("Imaker.vn");
   lcd.setCursor(0,1);
   lcd.print(" Xin chao ");
}
