LM393 Cảm Biến Ánh Sáng Quang Trở 4 Chân là cảm biến đo cường độ ánh sáng sử dụng IC LM393. Dễ dàng cài đặt bằng cách sử dụng cảm biến điện trở cảm quang loại nhạy, tín hiệu đầu ra của bộ so sánh cho dạng sóng tốt và sạch. Có thể điều chỉnh chiết áp để thay đổi mức phát hiện cường độ ánh sáng.
Được ứng dụng trong nhiều lĩnh vực khác nhau như: điều khiển bật tắt thiết bị theo ánh sáng, hệ thống cảnh báo chống trộm, đèn led chiếu sáng tự động,...
Thông số kỹ thuật:
- Sử dụng cảm biến photoresistor loại nhạy
- Dùng IC so sánh LM393 cho dòng ra lớn đến 15mA.
- Nguồn cấp 3.3~5 VDC
- Đầu ra digital DO (0 và 1)
- Đầu ra điện áp analog AO
- Một lỗ bu lông cố định để lắp đặt dễ dàng
- Kích thước: 3.2 x 1.4cm

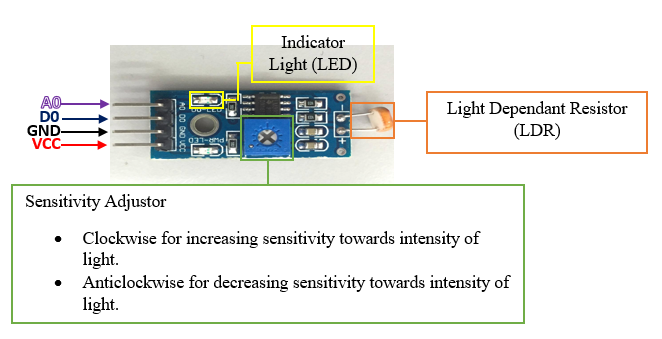

Sơ đồ chân:
Code tham khảo Arduino:
/*
VCC ----- 5V (Arduino)
A0 ----- A0 (Arduino)
GND ----- GND (Arduino)
Chan 11,12,13 noi voi 3 den khac nhau
*/void setup()
{
Serial.begin(9600);
pinMode (13, OUTPUT);
pinMode (12, OUTPUT);
pinMode (11, OUTPUT);
}void loop()
{
Serial.print("cam bien quang tro: ");
Serial.println(analogRead(A0));// Vao Serial Monitor xem gia tri de thiet lap muc den sang
delay(1000);
if (analogRead(A0) > 900 )
{ digitalWrite(13, HIGH);
digitalWrite(12, HIGH);
digitalWrite(11, HIGH);
}
if (analogRead(A0) > 800 && analogRead(A0) < 900 )
{ digitalWrite(13, HIGH);
digitalWrite(12, HIGH);
digitalWrite(11, LOW);
}
if (analogRead(A0) > 700 && analogRead(A0) < 800 )
{ digitalWrite(13, HIGH);
digitalWrite(12, LOW);
digitalWrite(11, LOW);
}
if (analogRead(A0) < 700 )
{ digitalWrite(13, LOW);
digitalWrite(12, LOW);
digitalWrite(11, LOW);
}
}
Video tham khảo:
