Cảm biến phát hiện lửa (Flame Sensor)

Mã sản phẩm: IMA153   |   Tình trạng: Còn 25 sản phẩm có sẵn
10.000₫
  • Nhập IMA-90 giảm 90%, tối đa 2K
  • Nhập IMA-5K giảm 5k, đơn từ 199K
  • Nhập IMA-35K giảm 35k, đơn từ 499K

Mô tả sản phẩm

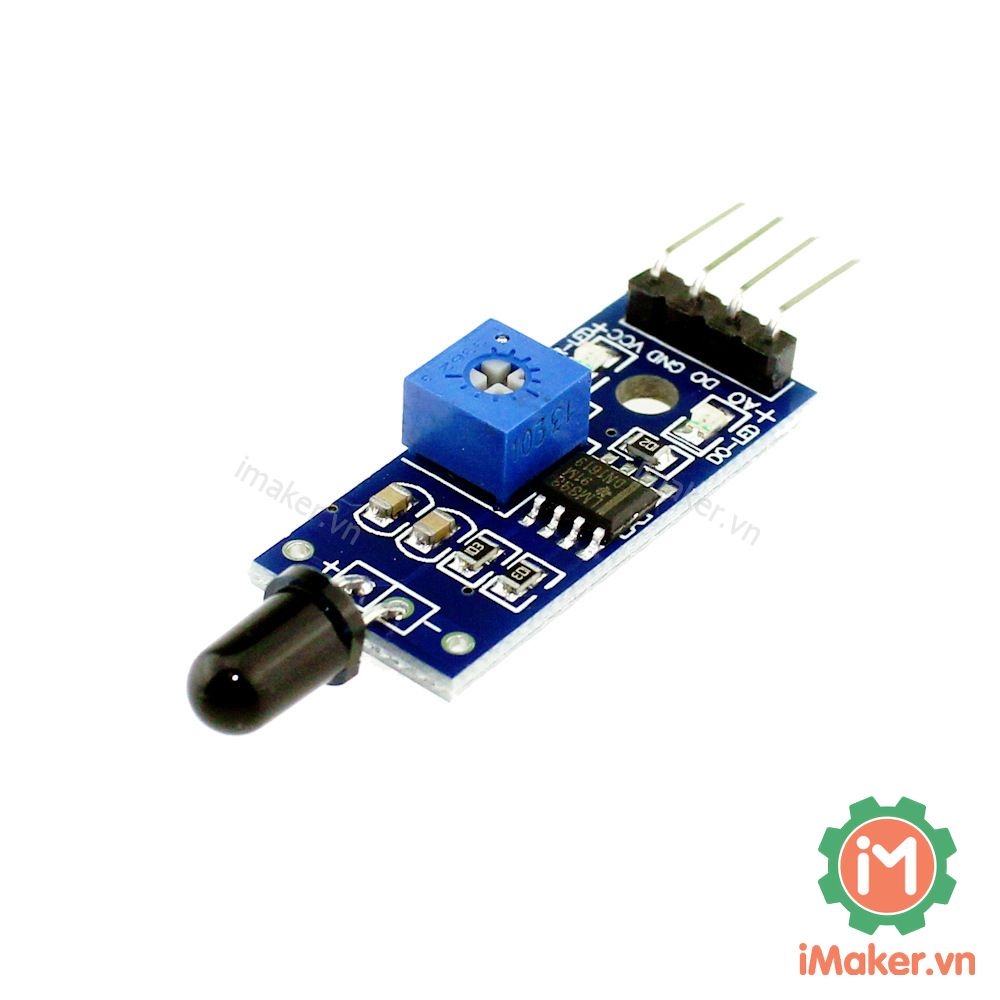

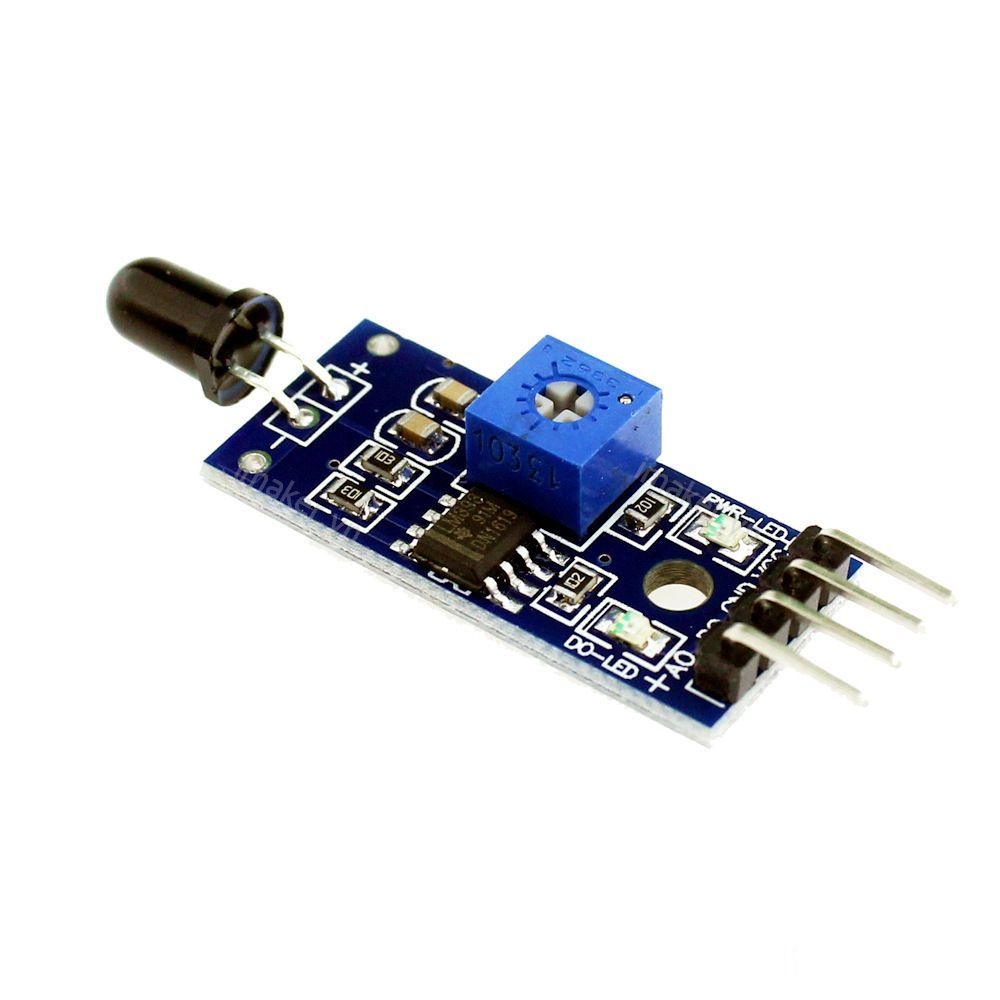

Cảm biến chuyên dùng để phát hiện lửa, thường dùng trong các hệ thống báo cháy. Tầm hoạt động trong khoảng 80cm với góc quét 60°.
Cảm biến nhận biết được lửa tốt nhất với bước sóng 760nm - 1100nm. Mạch còn được tích hợp IC LM393 để so sánh tạo mức tín hiệu và có thể chỉnh được độ nhạy bằng biến trở,có hai ngõ ra tín hiệu là Digital và Analog.

Thông số kỹ thuật:

  • Nguồn cấp: 3.3V - 5VDC
  • Dòng tiêu thụ: 15mA
  • Tín hiệu ra: Digital 3.3 - 5VDC tùy nguồn cấp hoặc Analog.
  • Khoảng cách : 80 cm
  • Góc quét : 60 độ
  • Kích thước : 3.2 x 1.4 cm

Sơ đồ chân:

  • VCC –> 3.3V ~ 5.3V
  • GND –> power supply ground
  • AOUT (AO) –> analog output
  • DOUT (DO) –> digital output

Code tham khảo Arduino:

/*
           VCC      -----      5V (Arduino)
           D0       -----      5 (Arduino)
           A0       -----      A0 (Arduino)
           GND      -----      GND (Arduino)
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.print(digitalRead(5));
  Serial.print("   ");
  Serial.println(analogRead(A0));
}

Video tham khảo:
