Cảm biến màu sắc RGB TCS34725 giao tiếp I2C và UART

Tình trạng: Còn 7 sản phẩm
Mã sản phẩm: IMA056
155.000₫
IMA-5K
IMA-5K Giảm 5.000đ giá trị đơn hàng
HSD: Còn 7 ngày
Sao chép
IMA-35K
IMA-35K Giảm phí vận chuyển
HSD: Không thời hạn
Sao chép
IMA-90
IMA-90 Giảm 90% giá trị đơn hàng
HSD: Không thời hạn
Sao chép
IMA-50K
IMA-50K Giảm 50k
HSD: Không thời hạn
Sao chép

Cảm biến màu sắc RGB TCS34725 giao tiếp I2C và UART là phiên bản nâng cấp của cảm biến màu TCS3200, được sử dụng để nhận biết màu sắc bằng cách đo phản xạ 3 màu sắc cơ bản từ vật thể là đỏ, xanh lá và xanh dương sau đó xử lý và truyền thông số đo được của các màu này qua giao tiếp I2C hoặc UART.

Cảm biến màu sắc TCS34725 giao tiếp I2C và UART có tích hợp MCU trên mạch để chuyển đổi từ giao tiếp I2C của TCS34725 sang giao tiếp UART hoặc I2C của MCU giúp dễ dàng giao tiếp và lập trình, ta có thể dễ dàng lựa chọn giao tiếp muốn sử dụng bằng cách Set các Jumper trên mạch.

Thông số kỹ thuật:

  • Cảm biến màu TCS34725 sử dụng chip TCS34725, giao tiếp I2C hoặc giao tiếp UART, giá trị RGB đầu ra trực tiếp
  • Có thể được sử dụng như một mô-đun TCS34725 đơn giản.
  • Có thể sử dụng MCU nội bộ để đọc dữ liệu TCS34725, MCU trực tiếp xuất RGB, chương trình cân bằng trắng bên trong, hỗ trợ giao tiếp I2C / UART
  • Hỗ trợ: 51, arduino, stm32, chương trình đọc dữ liệu truyền thông (I2C / serial).
  • Điện áp làm việc 3-5v, tiêu thụ điện năng thấp, kích thước nhỏ, dễ lắp đặt.

Cách thiết lập giao tiếp dựa vào Jumper S0 và S1:

  1. S1 để trống (default): Disable chân SCL và SDA, hai chân giao tiếp trực tiếp I2C với TCS34725, chỉ có thể giao tiếp qua hai chân CT / DR của MCU.
  2. S1 nối với G: Enable chân SCL và SDA, sử dụng để giao tiếp trực tiếp với I2C của TCS34725 không thông qua MCU.
  3. S0 để trống (default): Lựa chọn giao tiếp của MCU trên hai chân CT / DR là UART, CT là UART_TX, DR là UART_RX baudrate mặc định 9600bps / Parity: N / Data bits: 8 / Stop bits: 1
  4. S0 nối với G: Lựa chọn giao tiếp của MCU trên hai chân CT / DR là I2C, CT là I2C_SCL, DR là I2C_SDA.

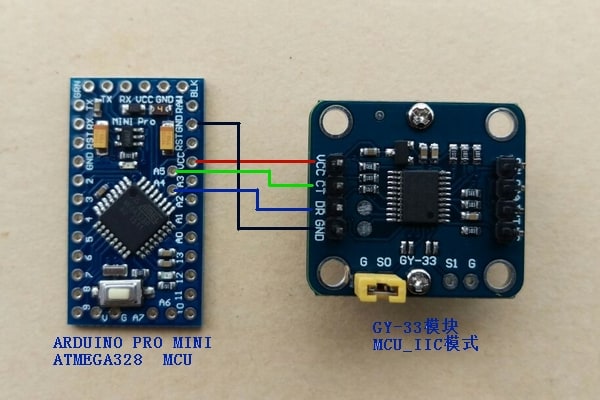

 Sơ đồ nối dây cảm biến màu RGB TCS34725 với USB sang TTL:

Cảm biến màu sắc RGB TCS34725 giao tiếp I2C và UART

Code tham khảo:

Thư viện Adafruit_TCS34725.h : https://github.com/adafruit/Adafruit_TCS34725

/*
 Kết nối:
          CB màu                Arduino
           VCC                    5V
           GND                    GND
           SCL                    SCL
           SDA                    SDA

 Nạp code mở Serial Monitor, chọn No line ending, baud 9600.
 Đưa những màu đỏ, xanh lá, xanh dường lại gần cảm biến để kiểm tra thông số.
 */


#include <Wire.h>
#include "Adafruit_TCS34725.h"

Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_700MS, TCS34725_GAIN_1X);

void setup(void) {
  Serial.begin(9600);

  if (tcs.begin()) {
    Serial.println("Found sensor");
  } else {
    Serial.println("No TCS34725 found ... check your connections");
    while (1);
  }

  // Now we're ready to get readings!
}

void loop(void) {
  uint16_t r, g, b, c, colorTemp, lux;

  tcs.getRawData(&r, &g, &b, &c);
  colorTemp = tcs.calculateColorTemperature_dn40(r, g, b, c);
  lux = tcs.calculateLux(r, g, b);

  Serial.print("Color Temp: "); Serial.print(colorTemp, DEC); Serial.print(" K - ");
  Serial.print("Lux: "); Serial.print(lux, DEC); Serial.print(" - ");
  Serial.print("R: "); Serial.print(r, DEC); Serial.print(" ");
  Serial.print("G: "); Serial.print(g, DEC); Serial.print(" ");
  Serial.print("B: "); Serial.print(b, DEC); Serial.print(" ");
  Serial.print("C: "); Serial.print(c, DEC); Serial.print(" ");
  Serial.println(" ");
}

Tài liệu tham khảo:

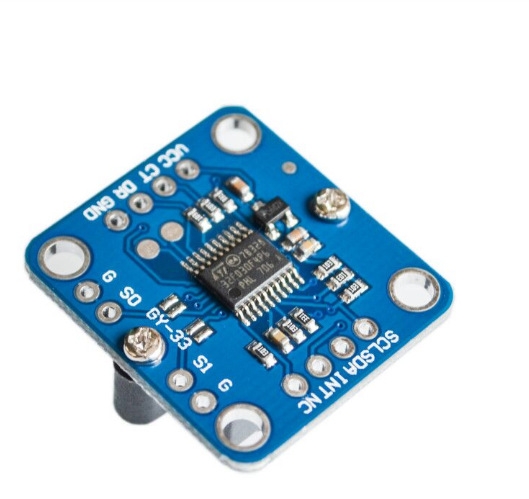

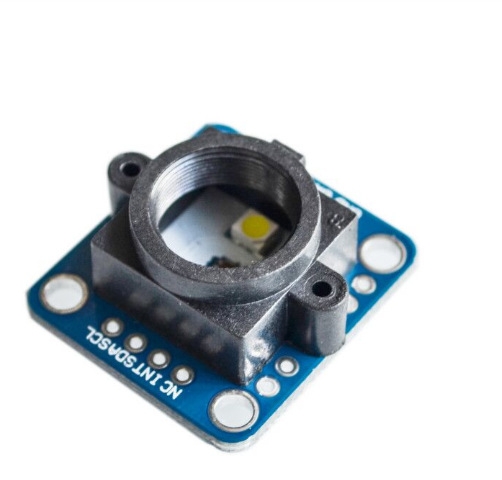

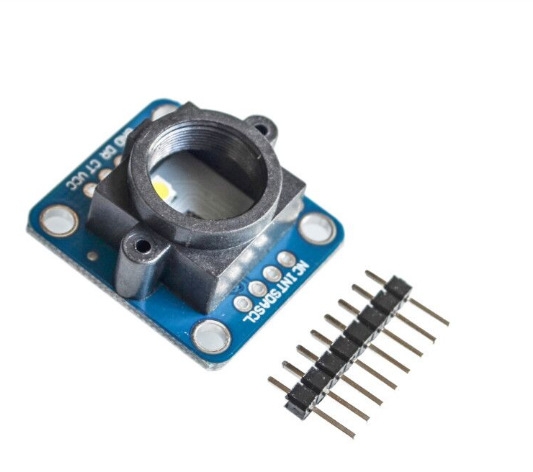

Hình ảnh sản phẩm:

Cảm biến màu sắc RGB TCS34725 giao tiếp I2C và UARTCảm biến màu sắc RGB TCS34725 giao tiếp I2C và UART
