Mạch thu phát Bluetooth 4.0 HM-10. Giao diện module BT V4 và kết nối với vi điều khiển chỉ yêu cầu 4 dây: 5V (VCC) GND TXD RXD
ĐẶC ĐIỂM MẠCH THU PHÁT BLUETOOTH 4.0:
-
Nội bộ với mạch chuyển đổi mức logic. Không có cấp 5V bên ngoài thành 3.3V cấp
- Ngõ vào điện với mạch chống trộm. Tránh điện vô tình cắm vào, gây ra vấn đề đốt cháy mô-đun.
HƯỚNG DẪN
IOS
- 1.IOS tìm kiếm Bluetooth, “Tìm kiếm Bluetooth và ghép nối Bluetooth”
- 2.IOS thông qua phần mềm tìm kiếm appstore LightBlue, và sau đó mở phần mềm LightBlue để tìm kiếm HM-10, và ghép nối và thử nghiệm để gửi và nhận!
Android
- 1. Trước hết, đảm bảo rằng phần cứng điện thoại Android hỗ trợ Bluetooth 4.0
- 2. Nâng cấp hệ thống lên android 4.3 trở lên
- 3. Sử dụng HMBLEComare.rar để kiểm tra bộ thu phát
Trang chủ nhà sản xuất, tài liệu và hướng dẫn sử dụng.
————————————————
- Đèn LED nhấp nháy chậm khi không kết nối với thiết bị từ xa. Tại thời điểm này, bạn có thể sử dụng lệnh AT để định cấu hình mô đun.
- HM-10 mô-đun chỉ có thể nhận ra tất cả các lệnh chữ hoa, không hỗ trợ trường hợp hỗn hợp của chữ thường và chữ hoa và chữ thường.
3. Tốc độ baud mặc định là 9600 8n1
Thiết lập Slave
AT + BAUD0 // 9600 Tắt nguồn và khởi động lại sẽ có hiệu lực sau khi cài đặt
AT + NAMEAC
AT + PASS000000 // phải nhập đầy đủ 6 chữ số
AT + TYPE1
AT + ROLE0
Cài đặt máy chủ lưu trữ:
AT + BAUD0 // 9600 thiết lập để khởi động lại sau khi mất điện sẽ có hiệu lực
AT + NAMEAC
AT + PASS000000 // phải nhập đầy đủ 6 chữ số
AT + TYPE1
AT + ROLE1

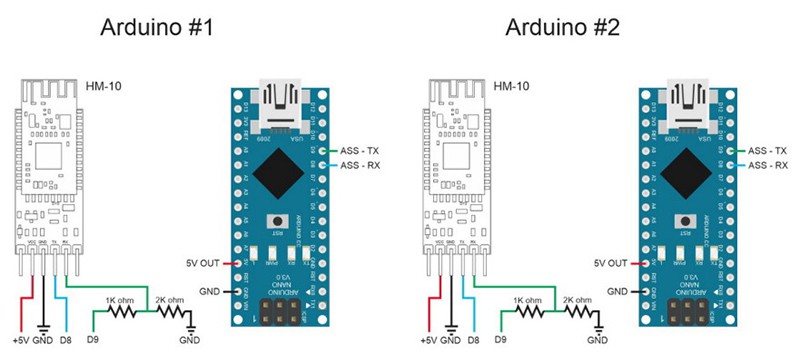

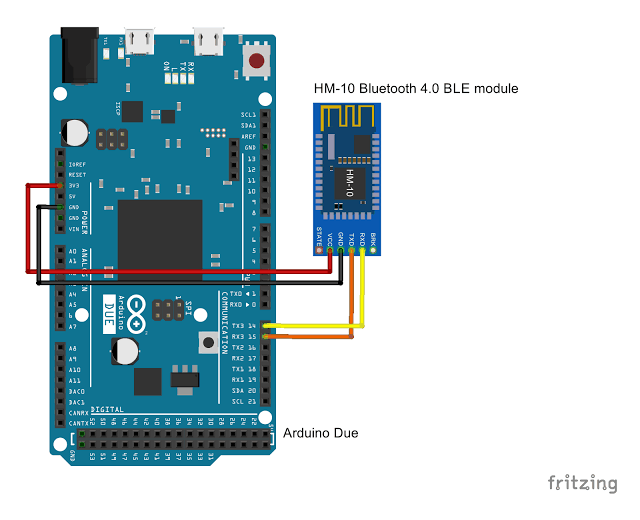

SƠ ĐỒ KẾT NỐI:
Video tham khảo:
